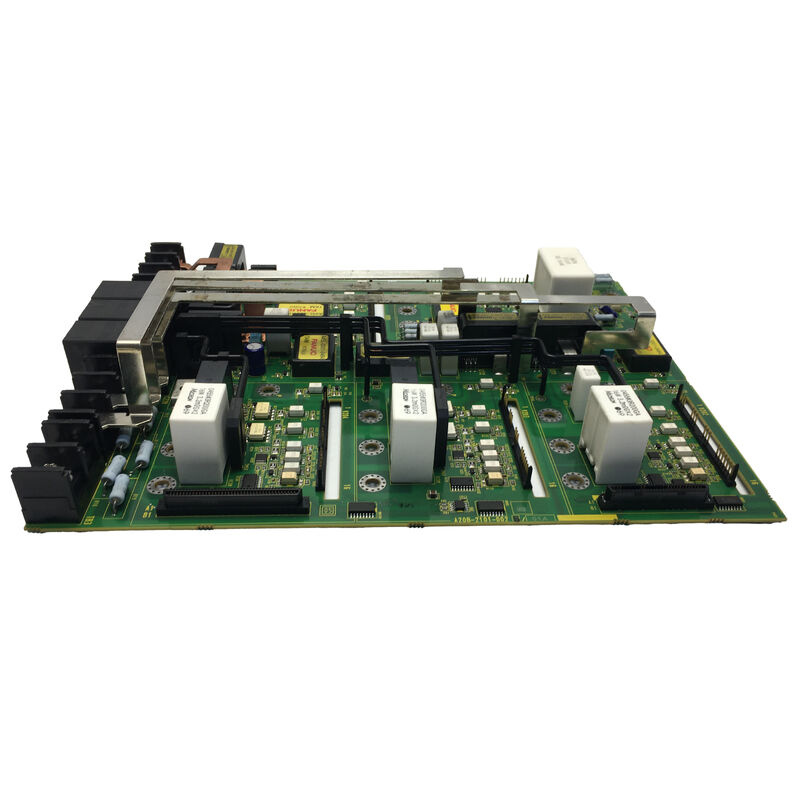

A20B-2101-0922 | Papan Sirkuit Penggerak Servo Seri FANUC A20B-2101 — PCB Pengganti Amplifier Servo CNC / Robot

Seri A20B-2101 — Elektronik Penggerak Servo

Seri A20B-2101 mencakup papan sirkuit penggerak servo dan spindel FANUC — PCB kontrol dan daya yang membentuk inti elektronik modul penguat servo dan penggerak spindel FANUC. Seri ini mencakup berbagai jenis papan yang melayani peringkat daya penggerak berbeda, kapasitas saat ini, dan generasi antarmuka di seluruh rangkaian produk FANUC CNC dan robot.

Papan dalam seri ini membawa sinyal penggerak gerbang, sirkuit penginderaan arus, logika perlindungan, dan antarmuka komunikasi yang menerjemahkan perintah posisi dan kecepatan dari CNC menjadi keluaran kontrol motor yang tepat. Ketika modul penggerak servo mengalami kesalahan internal, papan sirkuit di dalamnya adalah jalur pengganti — memasang papan FANUC asli akan mengembalikan penggerak ke kinerja yang ditentukan.

Informasi Produk Utama

Papan Sirkuit di Penguat Servo — Lapisan Kontrol

Modul penguat servo FANUC berisi PCB berlapis, masing-masing menangani tingkat fungsional tertentu:

Papan daya:Mengelola peralihan tegangan tinggi dan arus tinggi untuk tahap keluaran penggerak — sinyal penggerak gerbang ke perangkat peralihan IGBT, pemantauan bus DC, dan kontrol regenerasi.

Papan kendali:Memproses perintah servo CNC (melalui antarmuka FSSB, Tipe A, atau Tipe B), menjalankan loop kontrol saat ini dengan kecepatan pembaruan mikrodetik, menangani umpan balik motor dari pembuat enkode, dan menjalankan logika perlindungan servo.

Papan kabel:Menyediakan antarmuka konektor fisik antara kabel eksternal dan tumpukan PCB internal.

A20B-2101-0922 melayani salah satu peran ini dalam modul amplifier servo atau spindel FANUC yang berlaku. Penggantiannya mengembalikan fungsi elektronik drive pada level board — menghindari biaya penggantian modul amplifier lengkap.

Kesalahan Penggerak Servo Yang Menyebabkan Penggantian Papan

Tidak semua kesalahan drive servo memerlukan penggantian modul amplifier secara penuh. Beberapa kode alarm dan pola kesalahan menunjukkan kegagalan tingkat papan, bukan kegagalan perangkat listrik:

• Kode alarm persisten yang tidak cocok dengan kesalahan motor atau kabel eksternal
• Motor dan kabel sudah benar, namun drive menolak untuk menghapus alarm kesiapan
• Hilangnya fungsi tertentu (komunikasi umpan balik encoder, antarmuka komunikasi, kontrol arus) dengan bagian drive lain tetap berfungsi
• Perilaku penggerak yang berubah setelah tegangan transien pada sisi suplai tanpa kerusakan fisik yang jelas

Dalam kasus ini, penggantian papan yang ditargetkan adalah strategi perbaikan yang tepat. Papan pengganti A20B-2101-0922 mengembalikan fungsi yang gagal tanpa mengganti perangkat keras mekanis dan daya dari modul lengkap.

Skenario Aplikasi

Kesalahan internal modul servo:Penguat servo mesin CNC trip karena alarm internal yang tidak sesuai dengan kesalahan kabel encoder, motor, atau kabel. Diagnosis tingkat dewan mengidentifikasi A20B-2101-0922 sebagai komponen yang gagal. Penggantian papan mengembalikan pengoperasian sumbu normal.

Perbaikan penggerak servo robot:Penggerak servo pengontrol robot FANUC menimbulkan kesalahan intermiten pada satu sambungan robot. Penggantian A20B-2101-0922 mengatasi perilaku intermiten dan mengembalikan robot ke operasi produksi yang andal.

Cadangan bengkel papan penggerak:Sebuah fasilitas produksi memelihara satu set papan seri A20B-2101 sebagai suku cadang bengkel untuk perbaikan modul servo cepat, sehingga mengurangi waktu penyelesaian perbaikan drive dari hari ke jam.

Pertanyaan Umum

Q1: Bagaimana cara menentukan papan mana dalam modul amplifier yang gagal?

Pisahkan kesalahan dengan membaca kode alarm spesifik dari tampilan CNC atau drive. Kode alarm penggerak FANUC (alarm SV dan alarm SP) didokumentasikan dalam manual deskripsi penguat servo. Beberapa alarm khusus untuk papan kontrol, yang lainnya khusus untuk papan daya. Kerusakan akibat panas, bekas luka bakar, atau perubahan warna komponen pada satu papan dibandingkan papan lainnya juga memandu diagnosis. Jika tampilan LED drive berfungsi, pola alarm membantu mempersempit kesalahan pada papan tertentu di tumpukan.

Q2: Apakah A20B-2101-0922 berisi data kalibrasi khusus motor?

Beberapa papan kontrol penguat servo FANUC menyimpan data identifikasi motor atau mendapatkan kalibrasi dalam memori non-volatil di papan. Jika papan yang diganti membawa data khusus motor, data tersebut harus dimasukkan kembali atau diunduh dari cadangan setelah pemasangan penggantinya. Periksa dokumentasi pemeliharaan model penguat servo tertentu untuk memastikan apakah A20B-2101-0922 membawa data motor yang disimpan sebelum pemasangan.

Q3: Apakah A20B-2101-0922 digunakan dalam sistem permesinan CNC, pengontrol robot, atau keduanya?

Seri A20B-2101 digunakan di lini produk CNC dan robot, karena arsitektur penggerak servo FANUC digunakan bersama antar platform. Penerapan spesifik A20B-2101-0922 bergantung pada sistem di mana ia diinstal. Posisi papan dalam daftar suku cadang sistem target mengonfirmasi apakah papan tersebut melayani penggerak sumbu CNC, penggerak spindel, atau penguat sambungan robot.

Q4: Bisakah A20B-2101-0922 dikirim untuk diperbaiki daripada diganti?

Perbaikan tingkat papan PCB penggerak servo FANUC ditawarkan oleh pusat layanan bersertifikat FANUC dan perusahaan perbaikan elektronik spesialis CNC. Perbaikan adalah pilihan yang hemat biaya bila kesalahannya adalah kegagalan komponen terpisah (IC driver gerbang IGBT rusak, kapasitor rusak, sekering pelindung putus) yang dapat diidentifikasi dan diselesaikan di tingkat komponen. Papan dengan kerusakan akibat tegangan listrik yang meluas biasanya lebih baik diganti daripada diperbaiki.

Q5: Tindakan pencegahan ESD apa yang berlaku pada A20B-2101-0922?

A20B-2101-0922 berisi IC logika CMOS dan semikonduktor driver yang rentan terhadap pelepasan muatan listrik statis. Tangani hanya dengan tali pergelangan tangan yang diarde dan dihubungkan ke permukaan yang diarde. Simpan dan transportasi dalam kemasan antistatis. Saat mengakses modul penguat servo, lepaskan diri Anda ke ground sebelum menyentuh PCB apa pun. Drive harus dimatikan sepenuhnya dan kapasitor bus DC terisi penuh sebelum akses papan internal — gunakan voltmeter DC untuk memastikan tegangan bus DC di bawah 50V sebelum membuka rumah amplifier.
