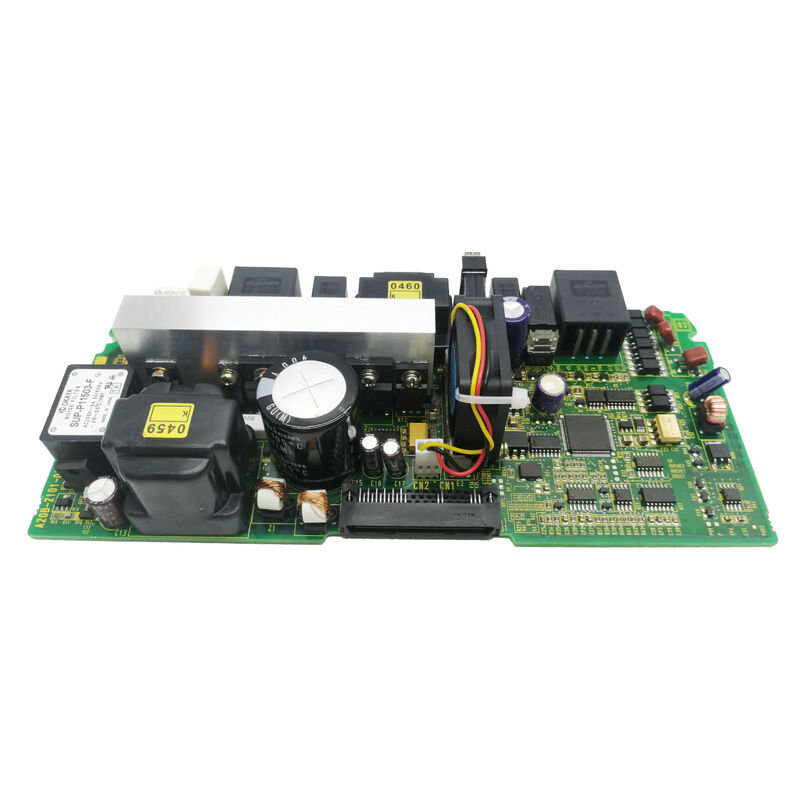

FANU PC Board A20B-2101-0950 A20B21010950 A2OB-21O1-O95O

A20B-2101-0950 | Papan Sirkuit Cetak Penggerak Servo Seri FANUC A20B — PCB / Suku Cadang Pengganti Penguat Servo CNC / Robot

Kemudahan Servis Tingkat Dewan dalam Sistem Penggerak FANUC

Modul penguat servo dan spindel FANUC dirancang dengan beberapa PCB yang dapat dilepas, bukan satu rakitan sirkuit monolitik. Arsitektur ini ada karena alasan praktis: ketika drive gagal, kegagalan biasanya terletak pada satu papan — tahap daya, sirkuit kontrol, atau papan antarmuka. Mengganti hanya papan yang rusak akan memulihkan drive dengan biaya yang lebih murah dibandingkan penggantian seluruh modul.

A20B-2101-0950 adalah papan sirkuit dalam lapisan servis ini — PCB pengganti untuk slot dan fungsi tertentu yang ditempati dalam modul amplifier FANUC yang berlaku. Seperti papan seri A20B-2101 lainnya, papan ini berfungsi dalam sistem penggerak servo dan spindel FANUC di seluruh platform CNC dan robot.

Informasi Produk Utama

Bagaimana Kegagalan Papan Servo Terjadi pada Mesin

Kegagalan papan penggerak servo tidak selalu menyebabkan matinya penggerak sepenuhnya. Tergantung pada papan mana yang rusak dan komponen mana pada papan tersebut yang terpengaruh, gejalanya dapat berkisar dari yang tidak kentara hingga yang dramatis:

Degradasi bertahap:Akurasi servo berkurang, kesalahan pengikut meningkat, atau posisi tidak konsisten — sering kali disebabkan oleh penyimpangan komponen dalam sirkuit penginderaan arus atau pemrosesan umpan balik.

Alarm terputus-putus:Penggerak kadang-kadang mengalami trip selama pergerakan sumbu tertentu tetapi hilang saat disetel ulang — menunjukkan komponen papan gagal karena tekanan termal atau beban.

Perjalanan segera:Alarm penggerak akan langsung berbunyi saat diaktifkan, atau trip pada titik yang konsisten dalam siklus mesin — sebuah pola yang dapat dilacak oleh log riwayat alarm CNC ke fungsi papan penggerak tertentu.

Kehilangan komunikasi:CNC tidak dapat berkomunikasi dengan drive pada bus servonya — kegagalan papan antarmuka FSSB atau Tipe A/B, bukan kegagalan tahap daya.

Setiap pola menunjuk ke bagian berbeda dari elektronik penggerak, mempersempit target penggantian ke A20B-2101-0950 atau papan lain dalam modul.

Skenario Aplikasi

Perombakan penguat servo:Modul penguat servo FANUC pada peralatan mesin yang sudah berjalan lama dirombak. A20B-2101-0950 diganti sebagai bagian dari penyegaran tingkat papan, bersama dengan PCB lama lainnya dalam modul, untuk mengatur ulang masa pakai komponen elektronik penggerak.

Perbaikan kesalahan yang ditargetkan:Modul servo robot FANUC mengembangkan alarm yang konsisten setelah periode pengoperasian normal. Kode alarm menunjukkan kesalahan papan drive internal. Penggantian A20B-2101-0950 mengatasi alarm.

Cadangan bengkel untuk sistem multi-sumbu:Integrator sistem yang memelihara pabrik dengan beberapa stasiun robot FANUC menyediakan A20B-2101-0950 sebagai bagian dari kit suku cadang penggerak, memungkinkan perbaikan pada shift yang sama pada kegagalan modul servo.

Pertanyaan Umum

Q1: Apa hubungan antara A20B-2101-0950 dan A20B-2101-0922?

Keduanya merupakan papan dalam seri A20B-2101 dan keduanya melayani aplikasi penguat servo/spindel FANUC. Mereka adalah nomor bagian yang berbeda dengan konfigurasi sirkuit yang berbeda untuk model amplifier atau slot yang berbeda dalam modul amplifier. Mereka bukan pengganti satu sama lain — papan yang benar ditentukan oleh model amplifier tertentu dan slot yang ditempatinya. Konfirmasikan nomor komponen yang tepat dari label papan yang terpasang atau daftar suku cadang amplifier.

Q2: Apakah A20B-2101-0950 membawa parameter tersimpan dari drive asli?

Hal ini tergantung pada jenis papan. Papan kontrol di amplifier servo FANUC dapat menyimpan kode ID motor, mendapatkan data penyetelan, atau ambang batas perlindungan dalam flash atau EEPROM. Jika A20B-2101-0950 asli membawa data yang tersimpan, papan pengganti mungkin memerlukan data yang dimuat ulang dari cadangan sebelum drive kembali ke kinerja optimal. Konsultasikan manual pemeliharaan penguat servo untuk sistem tertentu guna menentukan apakah pemuatan data pasca penggantian diperlukan.

Q3: Bagaimana alarm drive servo FANUC diterjemahkan untuk mengidentifikasi papan yang gagal?

Alarm servo FANUC CNC (alarm SV) dan alarm spindel (alarm SP) tercantum dalam manual operator CNC dan manual deskripsi penguat servo. Setiap alarm memiliki nomor, deskripsi, dan daftar kemungkinan penyebab. Banyak deskripsi alarm secara eksplisit mengidentifikasi bagian perangkat keras mana — sirkuit daya, sirkuit kontrol, antarmuka encoder, atau antarmuka komunikasi — yang merupakan sumber kegagalan yang paling mungkin, yang secara langsung menunjuk ke papan pengganti.

Q4: Apakah aman untuk menyalakan drive dengan A20B-2101-0950 dilepas?

Tidak. Mengoperasikan modul penguat servo dengan semua PCB yang diperlukan dilepas akan menyebabkan konfigurasi kelistrikan yang tidak lengkap dan berpotensi berbahaya. Papan yang hilang dapat mengakibatkan perilaku peralihan yang tidak dapat diprediksi, pengoperasian tahap daya yang tidak terlindungi, atau kegagalan pematian total. Selalu pastikan semua papan yang diperlukan dipasang dengan benar sebelum menyalakan modul amplifier servo apa pun.

Q5: Dokumentasi apa yang diperlukan untuk mengganti A20B-2101-0950 dengan benar?

Dokumentasi yang diperlukan mencakup: manual deskripsi amplifier servo untuk model amplifier tertentu (untuk diagram lokasi papan dan pinout konektor), manual perawatan CNC (untuk prosedur keselamatan dan persyaratan pelepasan), dan daftar suku cadang amplifier (untuk mengonfirmasi A20B-2101-0950 adalah papan yang benar untuk slot target). Dokumentasi FANUC untuk sebagian besar seri amplifier tersedia dari layanan dokumentasi teknis FANUC.
