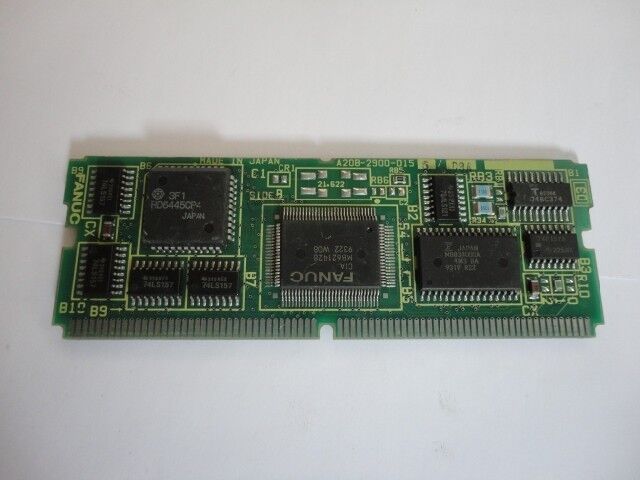

Papan Anak PC Fanuc, A20B-2900-0155 A20B29000155 A2OB-29OO-O155

A20B-2900-0155 | Modul Kontrol CRT Monokrom Seri FANUC 16/18/21 9-Inci — Opsi 1A / Model B & C / Menggantikan A02B-0130-H040

CRT Monokrom 9 Inci — Teknologi Tampilan Dasar

Sebelum panel datar LCD berwarna menjadi standar pada peralatan mesin CNC, CRT monokrom 9 inci merupakan tampilan antarmuka operator CNC yang dominan selama lebih dari dua dekade. Sistem CNC Seri 16, 18, dan 21 FANUC pada generasi Model B dan C menggunakan jenis tampilan ini sebagai antarmuka operator standar.

CRT 9 inci menyajikan kepada operator tampilan berbasis teks: konten program, posisi sumbu, offset pahat, tabel parameter, dan pesan alarm — semuanya ditampilkan dalam karakter fosfor hijau atau kuning dengan latar belakang gelap. Ukuran layar ringkas 9 inci sesuai dengan dimensi panel operator standar alat berat dari era ini.

A20B-2900-0155 adalah modul SMD yang menggerakkan tampilan ini — menghasilkan sinyal defleksi, pulsa sinkronisasi video, dan output rendering karakter yang diperlukan CRT 9 inci untuk menghasilkan gambar yang dapat dibaca.

Informasi Produk Utama

Kompatibilitas Model B dan Model C

A20B-2900-0155 melayani dua generasi perangkat keras Seri 16/18/21:

Model B:Generasi perangkat keras kedua dari platform Seri 16/18. Model B memperkenalkan arsitektur papan utama yang diperbarui dan kapasitas memori yang diperluas dengan tetap mempertahankan antarmuka tampilan yang sama seperti Model A.

Model C:Generasi terakhir dari Seri 16/18 sebelum generasi i (16i/18i). Model C semakin menyempurnakan perangkat kerasnya. Antarmuka papan OPT 1 untuk modul CRT 9 inci tetap konsisten, memungkinkan A20B-2900-0155 berfungsi di perangkat keras generasi B dan C.

Untuk Seri 21, antarmuka tampilan yang sama berlaku — CRT monokrom 9 inci digunakan di seluruh rangkaian 16/18/21 pada generasi perangkat keras ini.

Skenario Aplikasi

Kegagalan tampilan CNC pada kontrol 16-B:Layar monokrom 9 inci pada FANUC Seri 16-B CNC menjadi kosong. CNC tetap berjalan normal — tidak ada alarm sumbu atau program — memastikan kesalahan ada di bagian tampilan. Modul A20B-2900-0155 diidentifikasi sebagai komponen yang gagal pada papan OPT 1. Penggantian mengembalikan tampilan operator.

Penggantian A02B-0130-H040:CNC Seri 18-C memiliki papan CRT A02B-0130-H040 yang mulai menunjukkan ketidakteraturan tampilan. Daripada mencari papan asli yang semakin langka, A20B-2900-0155 dipasang sebagai pengganti langsung. Layar beroperasi secara normal tanpa perlu perubahan konfigurasi.

Retrofit seri 21-C:CNC Seri 21-C menjalani servis unit kontrol. Modul kontrol CRT diganti secara proaktif dengan A20B-2900-0155 sebagai bagian dari program penyegaran board.

Pertanyaan Umum

Q1: Apa perbedaan antara A20B-2900-0155 dan A20B-2902-0270 dalam rangkaian modul CRT yang sama?

Kedua modul ini menyajikan konfigurasi tampilan yang berbeda secara mendasar:

• A20B-2900-0155: 9 incisatu warnaCRT, untuk Seri 16/18/21 Model B/C — tampilan yang lebih sederhana dan lebih awal
• A20B-2902-0270: 14 inciwarnaCRT, untuk Seri 16/18 Model B — opsi tampilan berwarna yang lebih besar

Mereka tidak bisa dipertukarkan. Pemilihan tergantung pada ukuran dan jenis monitor fisik yang terpasang pada mesin.

Q2: Dapatkah A20B-2900-0155 menggerakkan monitor LCD sebagai pengganti langsung CRT 9 inci?

Tidak. A20B-2900-0155 menghasilkan sinyal yang kompatibel dengan defleksi CRT dan persyaratan sinkronisasi — A20B-2900-0155 tidak mengeluarkan sinyal VGA standar atau LCD digital. Mengganti CRT dengan LCD memerlukan konverter video CRT-ke-LCD atau retrofit antarmuka tampilan lengkap. A20B-2900-0155 itu sendiri harus ada dan berfungsi untuk menggerakkan monitor CRT; itu tidak kompatibel dengan koneksi LCD langsung.

Q3: Apa itu "Opsi 1A" dan apa bedanya dengan "Opsi 1"?

"Opsi 1A" mengacu pada konfigurasi spesifik papan Opsi 1 yang menerima modul A20B-2900-0155. Akhiran "A" membedakannya dari varian papan Opsi 1 lainnya yang menerima modul tampilan berbeda (seperti Opsi 1B untuk tampilan berwarna atau modul dengan ukuran berbeda). Saat memesan A20B-2900-0155, pastikan varian papan Opsi 1 CNC cocok dengan sebutan "1A".

Q4: Apakah penggantian A20B-2900-0155 memerlukan perubahan parameter CNC?

Tidak. Modul kontrol CRT adalah komponen perangkat keras tampilan dan tidak membawa parameter CNC. Setelah memasang A20B-2900-0155 pengganti pada board OPT 1 dan memberi daya pada sistem, tampilan akan segera mengembalikan pengoperasian normal. Jika tampilan menunjukkan ukuran karakter yang salah atau masalah sinkronisasi, parameter terkait tampilan CNC (jika ada untuk konfigurasi sistem tertentu) harus diverifikasi, tetapi entri ulang parameter biasanya tidak diperlukan untuk penggantian modul serupa.

Q5: Bagaimana perbandingan ketersediaan A20B-2900-0155 dengan A02B-0130-H040 lama yang digantikannya?

A20B-2900-0155 dirancang khusus untuk memperpanjang masa pakai sistem yang sebelumnya terbatas pada papan A02B-0130-H040. Karena A02B-0130-H040 semakin sulit didapat karena usianya, A20B-2900-0155 menyediakan alternatif produksi saat ini atau persediaan yang luas yang memiliki fungsi yang sama pada perangkat keras yang sama. Mencari A20B-2900-0155 biasanya lebih mudah daripada menemukan A02B-0130-H040 yang andal.
