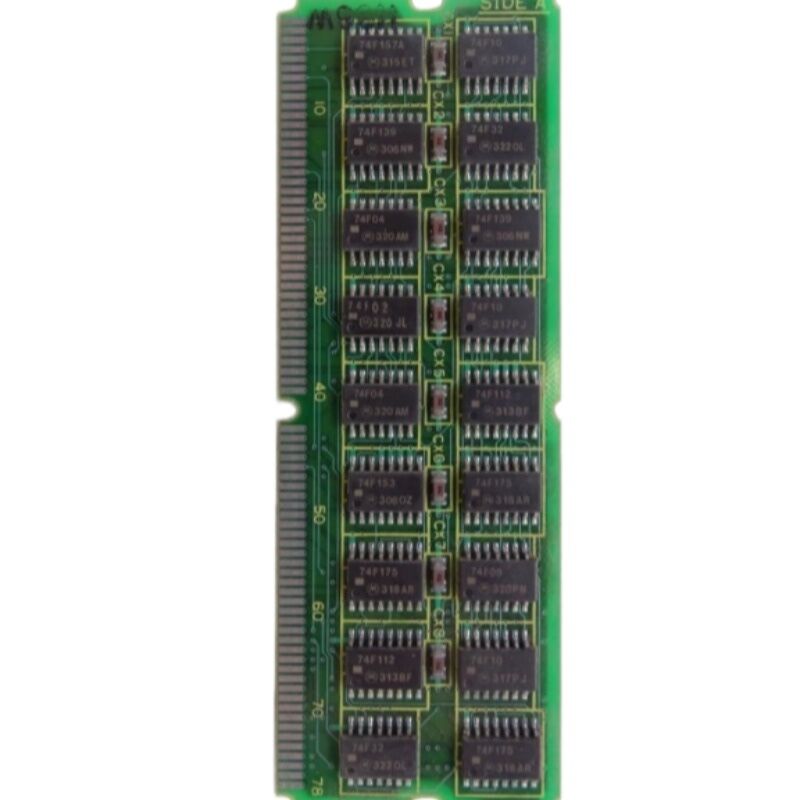

Ge Fanuc A20B-2900-0430 Daughter Board A20B29000430 A2OB-29OO-O43O

FANUC A20B-2900-0430 | Modul PCB Kontrol Seri A20B-2900 — Sistem CNC FANUC, Asal Jepang

Nomor Suku Cadang: A20B-2900-0430

Produsen: FANUC Corporation (Jepang)

Tipe Produk: Modul PCB Kontrol

Seri Papan: A20B-2900

Aplikasi: Otomatisasi sistem kontrol CNC FANUC

Gambaran Umum

A20B-2900-0430 adalah modul papan sirkuit cetak dari seri A20B-2900 FANUC — keluarga besar modul PCB yang melayani jajaran pengontrol CNC pra-i-series FANUC, mencakup Seri 15, 16, 18, 20, dan 21.

Keluarga A20B-2900 mencakup modul memori, modul kontrol sistem, papan antarmuka spindel, kartu antarmuka servo, dan modul grafis. Setiap varian dalam seri ini melakukan fungsi spesifik yang ditentukan dalam pengontrol tempatnya dipasang.

Model -0430 adalah salah satu varian tersebut, yang menyumbangkan kemampuan spesifiknya ke sistem CNC yang didukungnya.

FANUC membangun pengontrol CNC Seri 16 hingga 21 berdasarkan filosofi papan plug-in modular.

Papan CPU utama menyediakan tulang punggung struktural dan listrik, dan modul plug-in memberikan fungsi spesifik yang menentukan kemampuan pengontrol: antarmuka spindel apa yang digunakannya, berapa banyak memori yang dimilikinya, koneksi I/O apa yang tersedia, grafis apa yang ditampilkan oleh tampilan operator.

Filosofi ini memungkinkan FANUC untuk mengkonfigurasi satu papan utama untuk banyak aplikasi mesin yang berbeda hanya dengan memilih kombinasi modul plug-in yang sesuai.

A20B-2900-0430 menempati posisi yang ditentukan dalam arsitektur modular ini.

Fungsinya dalam pengontrol melayani otomatisasi mesin dengan cara yang konsisten dengan peran yang ditetapkan dari papan seri A20B-2900.

Papan ini diproduksi di Jepang, dibangun sesuai standar produksi kelas industri FANUC, dan dirancang untuk operasi berkelanjutan di lingkungan kabinet CNC.

Spesifikasi Utama

Seri A20B-2900 — Keberagaman Modul dalam Satu Keluarga

Luasnya seri A20B-2900 adalah salah satu fitur pembeda dari arsitektur modular pra-i-series FANUC.

Dalam satu penunjukan seri, FANUC memproduksi modul yang berkisar dari chip SRAM sederhana pada papan anak hingga modul kontrol sistem yang kompleks dengan antarmuka spindel terintegrasi, modul penyimpanan FROM dengan berbagai kapasitas, modul DRAM untuk memori kerja, modul kontrol CRT untuk sistem tampilan, dan papan antarmuka servo untuk komunikasi drive.

Keberagaman inilah intinya.

Papan CPU utama yang sama dapat melayani pusat bubut yang membutuhkan antarmuka spindel analog, pusat permesinan yang memerlukan spindel serial, sistem dengan tampilan CRT 9 inci, dan mesin dengan panel LCD yang lebih kecil — semuanya dengan memilih varian A20B-2900 yang sesuai untuk setiap posisi fungsi.

Pembuat mesin memilih kombinasi yang sesuai dengan desain mesin mereka. FANUC memproduksi modulnya.

A20B-2900-0430 masuk dalam ekosistem ini sebagai satu modul spesifik untuk satu fungsi spesifik dalam satu atau lebih konfigurasi pengontrol ini.

Keberadaannya dalam pelengkap modul pengontrol menentukan sebagian dari kumpulan kemampuan pengontrol tersebut.

Arsitektur Modular dan Kemudahan Servis

Desain modular pengontrol seri A20B-2900 memiliki manfaat praktis langsung bagi pemilik mesin: penggantian yang ditargetkan. Ketika sebuah modul gagal, hanya modul tersebut yang perlu diganti. Papan CPU utama dan semua modul lainnya tetap beroperasi.

Ini adalah respons pemeliharaan yang benar — mengganti modul yang rusak yang teridentifikasi, bukan seluruh rakitan pengontrol.

Mencapai manfaat ini memerlukan identifikasi kesalahan yang benar.

Kesalahan satu modul biasanya menghasilkan alarm yang terkait dengan fungsi modul tersebut, sementara fungsi pengontrol lainnya tetap utuh.

Kesalahan modul memori menghasilkan alarm terkait memori.

Kesalahan modul antarmuka spindel menghasilkan alarm komunikasi spindel. Kesalahan modul I/O menghasilkan kesalahan tautan I/O.

Kategori alarm ini membantu mengarahkan diagnosis ke keluarga modul spesifik.

Untuk A20B-2900-0430, pendekatan diagnostik adalah mengidentifikasi kode alarm yang dihasilkan, menghubungkannya dengan area fungsi yang ditunjukkannya, dan mengkonfirmasi apakah area fungsi tersebut sesuai dengan posisi modul ini dalam pengontrol.

Mengkonsultasikan manual perangkat keras pengontrol dan dokumentasi kode alarm memberikan pemetaan dari kode alarm ke tipe modul.

Ketersediaan Modul Lama

Seri A20B-2900 diproduksi untuk platform CNC pra-i-series FANUC. FANUC menghentikan produksi asli modul-modul ini bertahun-tahun yang lalu, mengikuti transisi ke generasi pengontrol i-series. Mesin yang menggunakannya masih beroperasi.

Rantai pasokan purnajual mendukung mesin-mesin ini secara efektif.

Modul sisa stok yang teruji dari penonaktifan mesin menyediakan sumber utama unit pengganti. Modul yang diperbaharui secara profesional — di mana komponen utama diganti dan papan diuji secara fungsional — menawarkan kepercayaan diri yang lebih tinggi daripada sisa stok yang tidak teruji.

Layanan perbaikan yang bekerja pada tingkat komponen dapat memulihkan modul yang gagal yang benar-benar dapat diperbaiki, memperpanjang ketersediaan unit fungsional bahkan ketika pasokan total secara bertahap menyusut.

Saat mencari pengganti A20B-2900-0430, nomor suku cadang harus dikonfirmasi dengan tepat.

Seri A20B-2900 berisi banyak varian, dan kesamaan fisik antar varian dapat menyesatkan. Baca nomor suku cadang dari label papan yang terpasang dan cari nomor yang tepat itu.

FAQ

Q1: Alarm yang dihasilkan oleh pengontrol mengarah ke area fungsi yang dilayani oleh A20B-2900-0430. Bagaimana kesalahan dapat dikonfirmasi sebagai modul sebelum memesan pengganti?

Periksa dulu konektor papan. Lepaskan dan pasang kembali, periksa kontak dari kerusakan atau kontaminasi, dan uji kembali.

Konektor yang longgar atau kotor dapat menghasilkan alarm area fungsi yang tampak seperti kesalahan modul.

Jika alarm tetap ada setelah pemasangan kembali konektor yang dikonfirmasi, tukar modul yang dicurigai dengan modul yang diketahui baik dari sumber yang kompatibel jika tersedia.

Jika alarm tetap pada posisi terlepas dari modul mana yang dipasang, kesalahan ada di area soket papan utama, bukan modul.

Q2: Setelah mengganti A20B-2900-0430, pengontrol menampilkan alarm baru yang sebelumnya tidak ada. Alarm asli hilang. Apa yang terjadi?

Alarm baru setelah penggantian modul biasanya menunjukkan bahwa modul pengganti memiliki konfigurasi fungsional yang berbeda dari aslinya, atau bahwa perangkat lunak sistem perlu mengenali dan menginisialisasi modul baru.

Periksa apakah nomor suku cadang modul pengganti sama persis dengan aslinya.

Jika ya, periksa apakah pengontrol memerlukan parameter untuk diatur yang mengenali konfigurasi modul.

Dalam beberapa konfigurasi seri A20B-2900, perubahan parameter diperlukan untuk mendeklarasikan keberadaan modul baru ke perangkat lunak pengontrol.

Q3: Modul tampak tidak rusak secara fisik. Apakah layak mencoba perbaikan daripada penggantian?

Inspeksi fisik menangkap kesalahan yang jelas — komponen terbakar, kapasitor retak, jejak rusak — tetapi banyak kegagalan komponen elektronik tidak menunjukkan tanda-tanda yang terlihat.

Kapasitor dapat gagal secara elektrik sambil tampak utuh.

IC dapat menurun ke operasi marjinal tanpa bukti yang terlihat.

Jika modul menghasilkan gejala kesalahan yang konsisten dan konektor telah dikonfirmasi baik, papan telah gagal secara internal.

Perbaikan oleh teknisi yang berkualifikasi layak untuk dieksplorasi untuk modul A20B-2900 mengingat kelangkaannya, tetapi perbaikan harus mencakup pengujian fungsional dalam pengontrol untuk mengkonfirmasi bahwa kesalahan telah teratasi.

Q4: Bagaimana modul A20B-2900-0430 cadangan harus disimpan untuk penggunaan di masa mendatang?

Simpan dalam kemasan anti-statis asli atau yang setara. Jaga pada suhu ruangan yang stabil, jauh dari kelembaban ekstrem dan siklus suhu.

Periksa kontak konektor setiap tahun — kontaminasi dan oksidasi pada kontak tembaga meningkat seiring waktu.

Jika papan membawa memori yang didukung baterai atau memiliki baterai cadangan, periksa tegangan baterai secara berkala dan ganti sebelum turun di bawah ambang batas retensi. Beri label papan yang disimpan dengan jelas dengan nomor suku cadangnya dan tanggal penyimpanannya.

Q5: Mesin akan ditingkatkan CNC secara lengkap. Apakah A20B-2900-0430 spesifik untuk pengontrol saat ini, atau dapat digunakan kembali dalam sistem CNC pengganti?

Modul seri A20B-2900 spesifik untuk arsitektur pengontrol platform pra-i-series FANUC.

Jika peningkatan CNC mengganti pengontrol dengan platform i-series atau yang lebih baru, modul lama tidak dapat dibawa — pengontrol baru menggunakan format modul, arsitektur backplane, dan lingkungan perangkat lunak yang sama sekali berbeda.

A20B-2900-0430 tidak akan memiliki tempat di pengontrol baru.

Simpan sebagai cadangan untuk pengontrol asli hanya jika pengontrol tersebut tetap beroperasi di tempat lain, atau buang dengan bertanggung jawab setelah peningkatan selesai.
