1 PC digunakan Fanuc A20B-2900-0672 Papan PC A20B29000672 A2OB-29OO-O672

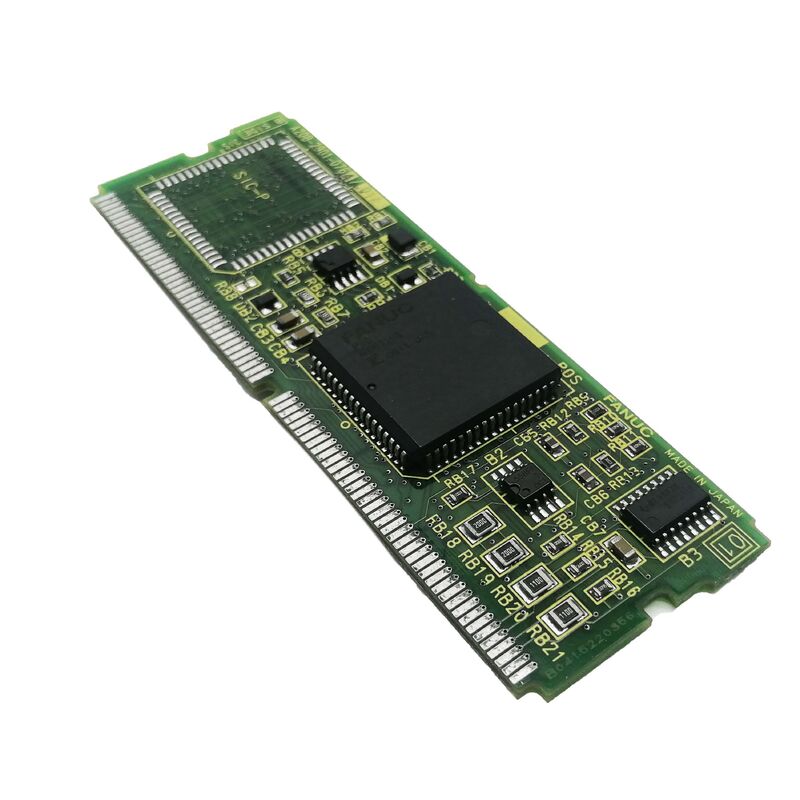

FANUC A20B-2900-0672 | Modul Spindel Serial — Antarmuka Spindel CNC Seri A20B-2900

Antarmuka Spindle Serial — Fungsi Modul Ini

A20B-2900-0672 adalah modul spindel serial dari seri A20B-2900 FANUC — kartu plug-in yang menangani tautan komunikasi serial antara unit kontrol CNC dan penguat spindel (SPM). Dalam arsitektur CNC FANUC, antarmuka spindel serial menggantikan keluaran spindel analog sebelumnya dengan tautan serial digital. Modul spindel di sisi papan kontrol CNC menerima perintah kecepatan dari fungsi kontrol spindel CNC, mengirimkannya ke SPM melalui tautan serial, dan mengembalikan umpan balik kecepatan spindel dan data alarm kembali ke CNC.

Seri A20B-2900 mencakup modul antarmuka spindel serial dan analog yang digunakan di beberapa generasi FANUC CNC. Akhiran -0672 mengidentifikasi varian spesifik dalam seri ini — setiap akhiran membahas posisi sistem CNC dan konfigurasi komunikasi yang ditentukan. Varian yang berdekatan dalam seri A20B-2900 melayani generasi atau konfigurasi CNC yang berbeda dan tidak dapat dipertukarkan tanpa mengonfirmasi posisi papan spesifik dan model CNC.

Ketika A20B-2900-0672 gagal, CNC kehilangan komunikasi dengan amplifier spindel. Spindel tidak dapat diperintahkan dan mesin tidak dapat melakukan operasi pemotongan. Kesalahan biasanya muncul sebagai alarm spindel atau alarm komunikasi spindel di CNC, bahkan ketika penguat spindel dan motor secara fisik utuh.

Spesifikasi Utama

Serial vs Analog — Mengapa Jenis Antarmuka Penting

Kontrol FANUC CNC menggunakan antarmuka spindel serial atau antarmuka spindel analog untuk memerintahkan amplifier spindel. Kedua tipe antarmuka ini tidak dapat dipertukarkan — modul spindel serial tidak dapat memerintahkan amplifier spindel antarmuka analog, dan sebaliknya.

Antarmuka serial membawa perintah kecepatan digital, umpan balik, dan data diagnostik melalui sambungan serat optik atau kabel antara modul CNC dan SPM. A20B-2900-0672 adalah tipe antarmuka serial — pastikan bahwa spindel amplifier yang dipasang juga merupakan SPM antarmuka serial sebelum menentukan modul ini sebagai pengganti. Modul spindel analog (diidentifikasi dengan "-xxxx analog" dalam dokumentasi servis) akan diperlukan jika mesin menggunakan penggerak spindel antarmuka analog.

Pertanyaan Umum

Q1: Bagaimana kegagalan modul spindel dibedakan dari kegagalan penguat spindel?

Kesalahan modul spindel muncul sebagai alarm komunikasi antara CNC dan SPM — CNC tidak dapat membuat atau memelihara tautan serial spindel. Kesalahan penguat spindel muncul sebagai alarm pada unit SPM itu sendiri (kode LED atau pembacaan alarm pada tampilan SPM). Jika SPM menunjukkan alarm komunikasi sementara perangkat keras SPM tampak tidak rusak, modul spindel di sisi CNC adalah penyebabnya.

Q2: Apakah penggantian A20B-2900-0672 memerlukan pemasukan ulang parameter spindel?

Parameter motor spindel disimpan di memori utama pengontrol CNC, bukan di modul spindel itu sendiri. Untuk penggantian yang serupa, parameter spindel tidak terpengaruh. Pastikan parameter jenis motor spindel sudah benar setelah pemasangan dan konfirmasikan pengoperasian spindel normal dengan kecepatan rendah sebelum kembali ke produksi.

Q3: Apakah varian modul spindel serial A20B-2900 dapat dipertukarkan?

Tidak. Setiap akhiran dalam seri A20B-2900 menangani slot dan konfigurasi sistem CNC tertentu. Mengganti akhiran -xxxx yang berbeda dapat menyebabkan kesalahan komunikasi atau CNC mungkin gagal mendeteksi modul spindel. Konfirmasikan A20B-2900-0672 secara khusus dari label papan yang dipasang.

Q4: Mesin menunjukkan alarm spindel tanpa kerusakan fisik spindel. Apa yang harus diperiksa?

Pertama-tama pastikan kabel penghubung serial antara modul spindel dan SPM masih utuh dan terpasang sepenuhnya di kedua ujungnya. Kabel serat yang rusak atau konektor yang longgar menghasilkan alarm komunikasi spindel yang identik dengan kegagalan modul. Jika kabel dipastikan baik, modul A20B-2900-0672 menjadi sumber kesalahannya.

Q5: Bagaimana sumber A20B-2900-0672?

Melalui purnajual suku cadang FANUC CNC — dealer modul seri A20B-2900 dan spesialis perbaikan FANUC. Konfirmasikan A20B-2900-0672 khusus dari label papan yang terpasang. Keluarga A20B-2900 mencakup sejumlah besar modul antarmuka CNC; akhiran persisnya adalah parameter pemilihan.
