A16B-1010-0240 Papan induk Fanuc A16B10100240 AI6B-IOIO-O24O

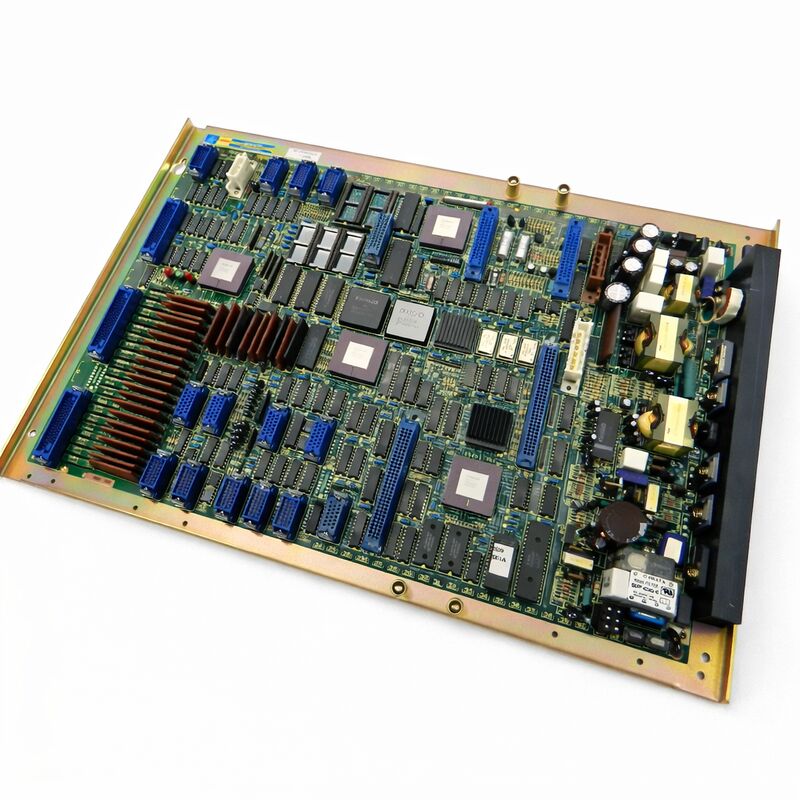

FANUC A16B-1010-0240 | F0-Mate Master PCB — Sistem 10 / 11 / 12 dan F0-Mate CNC, Asal Jepang

Nomor Suku Cadang: A16B-1010-0240

Produsen: FANUC Corporation (Jepang)

Jenis Produk: Master PCB (Papan CPU Utama)

Seri Papan: A16B-1010

Sistem yang Kompatibel:FANUC Sistem 10, 11, 12; F0-Mate CNC

Kontrol Sumbu: 2 sumbu (dengan ekspansi sumbu opsional)

Gambaran Umum

A16B-1010-0240 adalah master PCB — papan CPU utama — untuk sistem F0-Mate CNC FANUC dan platform kontroler Sistem 10, 11, dan 12 yang terkait.

Ini adalah papan master seri Mate digital generasi pertama: kecerdasan pusat dari unit CNC yang ringkas dan mandiri yang dirancang untuk segmen pasar perkakas mesin yang lebih rendah di mana biaya dan kesederhanaan penting bersama dengan kinerja digital yang andal.

Penunjukan F0-Mate mengidentifikasi ini sebagai sistem CNC digital yang lengkap.

Berbeda dengan kontroler seri 0-A dan 0-C yang lebih besar yang menggunakan arsitektur berbasis rak modular dengan papan fungsi terpisah, F0-Mate memusatkan fungsi CNC penting pada satu papan utama.

Papan ini berisi CPU utama, antarmuka servo untuk kontrol digital dua sumbu, bagian I/O untuk koneksi mesin, unit catu daya bawaan, dan dukungan untuk sistem penyimpanan kaset PC yang digunakan pada kontroler ini alih-alih unit tangga PMC-L yang ditemukan pada mesin seri 0 yang lebih besar.

Papan ini menggerakkan tampilan grafis monokrom dasar — memadai untuk aplikasi perkakas mesin yang dirancang.

Aplikasi ini biasanya adalah pusat pemesinan kecil dan pusat pemesinan ringkas di mana jumlah sumbu rendah, kompleksitas program sedang, dan prioritasnya adalah kinerja CNC digital yang andal dengan titik harga yang terjangkau. F0-Mate mencapai ini.

Ini adalah CNC digital yang lengkap dan fungsional dalam paket yang ringkas.

Banyak dari sistem ini masih dalam layanan produktif saat ini pada mesin yang tepat untuknya dirancang.

Spesifikasi Utama

F0-Mate dalam Konteks

Platform CNC seri 0 FANUC adalah salah satu lini produk CNC yang paling sukses secara komersial di eranya. Kontroler seri 0 lengkap — 0-A, 0-B, 0-C — menggerakkan pusat pemesinan dan pusat pembubutan di seluruh industri manufaktur global.

Varian Mate adalah jawaban FANUC untuk segmen pasar yang penting: pembuat mesin yang membutuhkan CNC digital FANUC asli tetapi merasa seri 0 lengkap terlalu mahal atau terlalu besar untuk desain mesin ringkas mereka.

F0-Mate menyediakan inti dari pengalaman seri 0 — kontrol servo digital, lingkungan pemrograman FANUC yang familiar, fungsionalitas G-code standar — dalam faktor bentuk dan dengan harga yang sesuai untuk mesin yang lebih kecil.

Catu daya bawaan papan menghilangkan kebutuhan akan modul PSU terpisah. I/O bawaan menghilangkan kebutuhan papan I/O terpisah untuk konektivitas mesin dasar.

Kontrol dua sumbu adalah standar, dengan opsi untuk menambahkan sumbu ketiga melalui papan tambahan 1810-0010 ketika mesin memerlukannya.

Penyimpanan kaset PC adalah ciri khas generasi ini. Program bagian disimpan pada kaset yang dapat dimuat ke dalam kontroler.

Ini adalah teknologi penyimpanan yang diterima pada era tersebut untuk kelas mesin ini.

Peran Papan Master

Setiap fungsi CNC F0-Mate melewati papan master ini. Ketika operator mesin memasukkan perintah di keyboard MDI, papan master memprosesnya. Ketika CNC menginterpolasi jalur pemotongan, papan master menghitung posisi sumbu.

Ketika logika PMC membaca input mesin dan menggerakkan output mesin, transaksi I/O tersebut melewati bagian I/O pada papan ini.

Ketika tampilan menunjukkan konten program atau posisi sumbu, pembuatan grafis terjadi pada papan ini.

Konsentrasi fungsi ini berarti kegagalan papan master menghentikan mesin sepenuhnya.

Tidak ada operasi parsial yang mungkin terjadi ketika papan master gagal — tidak ada papan lain yang mengambil alih fungsinya.

Mesin mati sampai papan diperbaiki atau diganti.

Pendekatan diagnostik untuk F0-Mate dengan dugaan kesalahan papan master dimulai dengan menyingkirkan penyebab yang lebih sederhana.

Kesalahan catu daya di dalam papan menghasilkan tampilan gelap dan tidak ada respons mesin — tetapi ini juga bisa menjadi masalah daya eksternal.

Kesalahan CPU biasanya menghasilkan alarm saat dinyalakan yang tidak dapat dihapus oleh kontroler.

Kesalahan antarmuka servo menghasilkan alarm servo saat startup tanpa penyebab mekanis.

Membaca kode alarm jika ada yang ditampilkan adalah langkah diagnostik pertama.

Perbaikan dan Pemeliharaan Sistem Warisan

A16B-1010-0240 adalah produk warisan. FANUC telah lama menghentikan produksi aslinya.

Namun, mesin yang menggunakannya seringkali masih produktif.

Pusat pembubutan kecil yang terawat baik dengan kontroler F0-Mate dapat berjalan andal selama beberapa dekade — komponen mekanis jauh melampaui masa pakai elektronik, asalkan elektronik dipelihara.

Memelihara mesin dengan kontroler ini berarti mempertahankan akses ke papan pengganti.

Rantai pasokan purna jual — papan sisa yang teruji, papan asli yang diperbaiki secara profesional, dan layanan pertukaran yang ditawarkan oleh spesialis servis CNC — mendukung mesin-mesin ini.

Layanan perbaikan papan seringkali dapat memulihkan A16B-1010-0240 yang gagal dengan biaya jauh di bawah harga unit pengganti yang teruji, menjadikan perbaikan sebagai pilihan pertama yang layak jika waktu memungkinkan.

FAQ

Q1: Kontroler F0-Mate menunjukkan layar kosong dan tidak ada respons terhadap input apa pun. Mesin tidak memiliki alarm lain. Apa kemungkinan penyebabnya?

Layar kosong tanpa respons kontroler biasanya menunjukkan hilangnya catu daya internal papan master atau kesalahan CPU katastropik yang mencegah urutan startup berjalan. Pertama, konfirmasikan bahwa tegangan catu daya eksternal ke kontroler sudah benar.

Jika catu daya eksternal dipastikan baik, sirkuit catu daya internal papan kemungkinan besar telah gagal.

Periksa papan untuk sekering yang putus atau komponen yang rusak secara visual. Perbaikan atau penggantian papan adalah langkah selanjutnya yang sesuai.

Q2: Mesin berjalan tetapi tampilan hanya menunjukkan konten sebagian — beberapa area benar dan yang lain rusak. CNC beroperasi secara normal. Apakah ini papan master?

Kerusakan tampilan dengan operasi mesin yang normal menunjukkan bagian grafis dari papan master daripada sirkuit kontrol CPU atau servo.

CPU berfungsi (mesin berjalan), tetapi sirkuit pembuatan grafis memiliki komponen yang menurun.

Jenis kesalahan ini seringkali dapat diperbaiki pada tingkat komponen oleh spesialis yang akrab dengan seri papan ini.

Q3: F0-Mate menunjukkan alarm servo yang persisten pada sumbu 1 setiap kali dinyalakan, sebelum gerakan apa pun diperintahkan. Motor servo dan kabel teruji baik. Apa yang harus diselidiki pada papan master?

Alarm servo yang persisten saat dinyalakan dengan komponen eksternal yang terkonfirmasi baik menunjukkan sirkuit antarmuka servo pada papan master.

LSI servo papan atau sirkuit antarmuka tidak menyelesaikan inisialisasinya.

Ini adalah kesalahan tingkat papan. Sebelum menyimpulkan ini, verifikasi bahwa konektor kabel antarmuka sumbu pada papan bersih dan terpasang sepenuhnya.

Jika konektor dipastikan baik, sirkuit antarmuka servo papan memerlukan perhatian.

Q4: Papan pengganti A16B-1010-0240 telah diperoleh. Sebelum pemasangan, data apa yang harus disiapkan?

Parameter kontroler F0-Mate — parameter sumbu, penetapan I/O, batas umpan, konstanta mesin — disimpan pada kontroler.

Saat memasang papan pengganti, parameter ini perlu dipulihkan.

Jika cadangan parameter diambil dari kontroler asli (ke kaset, melalui antarmuka RS-232, atau melalui metode cadangan apa pun yang tersedia), cadangan itu akan diperlukan.

Siapkan cadangan parameter, cadangan program bagian, dan konfirmasikan versi perangkat lunak sistem yang benar untuk mesin ini sebelum memulai penggantian papan.

Q5: Drive kaset PC F0-Mate juga rusak. Apakah masih mungkin untuk mengoperasikan mesin tanpa drive kaset?

Program bagian di F0-Mate biasanya dimuat dari kaset atau dimasukkan langsung di keyboard MDI.

Jika drive kaset rusak, program masih dapat dimasukkan di keyboard MDI — ini praktis untuk program pendek.

Untuk program yang lebih panjang, antarmuka DNC melalui port serial RS-232 mungkin merupakan pilihan jika perangkat lunak kontroler dan konfigurasi mesin mendukungnya.

Konsultasikan manual koneksi F0-Mate untuk kemampuan DNC RS-232 dari versi kontroler spesifik ini.
