Papan sirkuit CNC
>
|
| Tempat asal | Jepang |
| Nama merek | FANUC |
| Sertifikasi | CE ROHS |
| Nomor model | A20B-2900-0901 |
Nomor Bagian:A20B-2900-0901
Produsen:FANUC Corporation (Jepang)
Jenis produk:Modul Kontrol Sistem (SCM)
Seri papan:A20B-2900
Sistem yang kompatibel:FANUC Seri 18 / 21 dan kompatibel

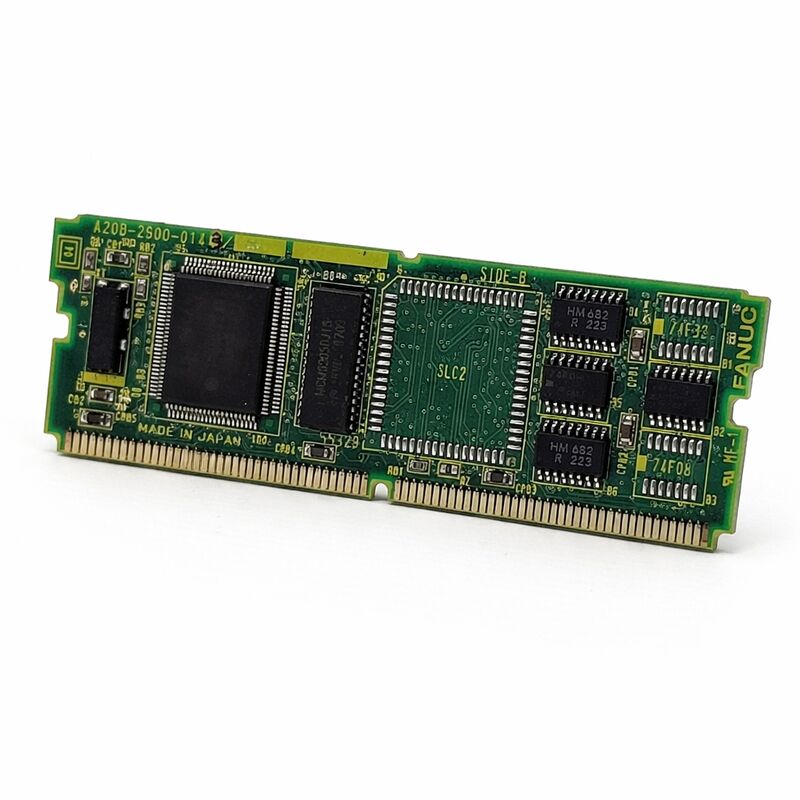

A20B-2900-0901 adalah SCM System Control Module dengan antarmuka spindle serial untuk pengontrol CNC FANUC Seri 18 dan Seri 21.Ini adalah papan anak plug-in periferal yang dipasang di papan CPU utama pengontrol.
Fungsinya adalah untuk memungkinkan motherboard untuk menjalankan program SCM ladder dan untuk menyediakan antarmuka komunikasi spindle serial yang menghubungkan CNC ke amplifier spindle dan motor.
Tanpa modul ini, pengontrol seri 18 dan 21 yang dikonfigurasi untuknya tidak dapat menjalankan program tangga kontrol mesin mereka.
Tangga SCM adalah jembatan antara keadaan internal CNC dan dunia fisik mesin. Ini membaca sinyal input dari mesin dan mendorong sinyal output ke solenoid, relay, pompa pendingin,alat ganti, dan setiap fungsi mesin lainnya yang bukan sumbu servo.
A20B-2900-0901 menyediakan kemampuan pemrosesan untuk tangga ini, dipasang sebagai SMD putri papan kompak pada CPU utama.
Antarmuka spindle serial pada modul ini adalah apa yang memungkinkan CNC untuk berkomunikasi dengan amplifier spindle tipe serial.
Sistem spindle serial FANUC mengirimkan perintah kecepatan, perintah arah,dan kontrol sinyal melalui sambungan serial kecepatan tinggi khusus antara CNC dan amplifier daripada menggunakan output tegangan analog terpisah untuk setiap sinyal.
Modul ini menyediakan ujung CNC dari link serial untuk sistem Seri 18 dan 21.
| Parameter | Nilai |
|---|---|
| Nomor Bagian | A20B-2900-0901 |
| Produsen | FANUC Corporation |
| Jenis Produk | Modul Kontrol Sistem (SCM) |
| Antarmuka Spindle | Serial spindle |
| Seri Papan | A20B-2900 |
| Sistem yang Kompatibel | FANUC Seri 18 / 21 dan kompatibel |
| Desain | Papan anak plug-in tipe SMD |
| Pemasangan | Colokan ke motherboard CPU utama |
| Asal usul | Jepang |
| Suhu operasi | 0 55°C |
| Suhu penyimpanan | -20 60°C |
| Kelembaban | 75% RH max (tidak kondensasi) |
| Kondisi Tersedia | Baru (lebih) / Diperbaiki / Diperbaiki |
The SCM (Sequence Control Module) ladder in FANUC Series 18/21 systems is the programmable machine controller engine — equivalent in function to what FANUC calls the PMC (Programmable Machine Controller) on other platforms.
Ini mengeksekusi program tangga yang ditulis pembuat mesin alat saat mengkonfigurasi mesin.
Setiap kali operator menekan tombol pada panel operator, tangga SCM merespons.
Setiap M-code yang dikeluarkan oleh program NC, M03 untuk spindle CW, M06 untuk alat ganti, M08 untuk pendingin pada, melewati tangga SCM sebelum menjadi tindakan mesin.
Tangga membaca output M-code CNC, input sensor mesin, dan keadaan waktu mesin, kemudian mengemudi output yang sesuai.
A20B-2900-0901 menyediakan kemampuan pemrosesan tangga SCM pada papan utama Seri 18/21.
Program tangga itu sendiri disimpan di memori FROM modul terpisah. papan ini mengeksekusi instruksi yang disimpan di sana.
FANUC memperkenalkan antarmuka spindel serial untuk menggantikan metode perintah analog sebelumnya.
Tegangan harus dihasilkan dengan tepat, ditransmisikan dengan akurat, dan diterima dengan benar untuk kontrol kecepatan yang akurat.dan komponen penuaan semua mempengaruhi kualitas perintah analog.
Serial spindle komunikasi menggantikan jalur analog dengan link serial digital.
CNC menghitung kecepatan spindle yang diperlukan secara numerik dan mengirimkannya ke amplifier spindle sebagai paket data digital.
Amplifier menerima nilai digital yang tepat dan mengeksekusinya. Komunikasi kebal terhadap kebisingan dan degradasi yang mempengaruhi sinyal analog.
A20B-2900-0901 menyediakan antarmuka spindle serial sisi CNC untuk pengontrol Seri 18/21.
Ini menghasilkan aliran data serial yang diterima dan ditafsirkan oleh amplifier spindle.
Kecepatan spindle, arah, tujuan orientasi, dan status membaca semua perjalanan pada link serial ini.
A20B-2900-0901 didokumentasikan sebagai modul SCM untuk kedua kontroler CNC Seri 18 dan Seri 21.
Perannya sama dalam kedua hal: menyediakan eksekusi tangga SCM dan komunikasi spindle serial di papan CPU utama.
Modul pendamping A20B-2900-0900 menyediakan antarmuka spindle serial dan analog secara bersamaan.
-0901 hanya menyediakan spindle serial. Pada mesin dengan amplifier spindle tipe serial dan tidak memerlukan output analog, -0901 adalah pilihan yang tepat.
Dalam sistem yang membutuhkan kemampuan spindle serial dan analog secara bersamaan, -0900 diperlukan sebagai gantinya.
T1: Spindle mesin bekerja tetapi M-kode tidak dijalankan. CNC tidak menunjukkan SCM / PMC alarm. Mungkinkah A20B-2900-0901 salah?
Jika M-kode gagal menghasilkan respon mesin saat spindle (serial) dan poros bekerja normal, tangga SCM mungkin tidak dijalankan.
Periksa layar status SCM / PMC CNC untuk keadaan eksekusi tangga. Jika tangga berhenti atau belum dimuat, itu adalah masalah konfigurasi perangkat lunak.
Jika laporan tangga berjalan tetapi output tidak merespons, sirkuit drive output papan mungkin telah gagal.
Periksa papan untuk kerusakan yang terlihat dan periksa LED diagnostik papan jika ada.
T2: Apa perbedaan antara A20B-2900-0901 dan A20B-2900-0900?
-0901 menyediakan antarmuka spindle serial saja. -0900 menyediakan antarmuka spindle serial dan analog. Jika amplifier spindle mesin adalah tipe serial (FANUC αi atau serupa),-0901 sudah cukup.
Jika mesin membutuhkan output tegangan analog untuk spindle secara bersamaan beberapa konfigurasi menggunakan konfigurasi dual-spindle dengan jenis amplifier campuran -0900 diperlukan.
Konfirmasi jenis ampli spindle sebelum mencari pengganti.
Q3: Setelah mengganti modul ini, tangga SCM telah dimuat tetapi orientasi spindle tidak berfungsi. Gerakan poros normal. Apa yang harus diperiksa?
Orientasi spindle mengharuskan komunikasi spindle serial dan parameter tangga SCM tertentu dikonfigurasi dengan benar.
Setelah penggantian modul, konfirmasi bahwa semua parameter spindle ¢ kecepatan orientasi, penugasan sensor posisi, dan penugasan kode M untuk orientasi ¢ telah dipulihkan dari cadangan.
Jika parameter benar, koneksi spindle serial antara papan ini dan amplifier spindle harus dikonfirmasi: periksa kabel spindle serial di kedua ujungnya.
T4: Modul telah dihapus untuk inspeksi dan dipasang kembali. CNC sekarang menunjukkan alarm spindle serial. Apa yang terjadi?
Alarm spindle serial segera setelah dimasukkan kembali biasanya merupakan masalah tempat duduk konektor. kontak konektor tepi modul mungkin tidak sepenuhnya terlibat setelah dimasukkan kembali.
Matikan, lepaskan modulnya, periksa kontak konektor untuk kerusakan atau kontaminasi, pasang kembali dengan kuat, dan hidupkan lagi.
Jika alarm terus berlanjut dengan koneksi yang baik yang dikonfirmasi, sirkuit spindle serial modul atau sirkuit penerima amplifier harus diselidiki.
T5: Bisakah program SCM ladder di backup sebelum mengganti modul ini?
Ya, tangga SCM/PMC disimpan di memori FROM controller, bukan di modul ini.
Konten FROM termasuk program tangga dapat disimpen ke kartu memori menggunakan fungsi cadangan layar boot controller.
Mengganti A20B-2900-0901 tidak mempengaruhi isi FROM.
Tangga yang ada sebelum diganti tetap tersedia setelah diganti.
Tidak ada cadangan tangga yang diperlukan secara khusus untuk pertukaran modul ini, tetapi cadangan data penuh sebelum setiap pekerjaan pemeliharaan selalu dianjurkan.
