| Tempat asal | Jepang |
| Nama merek | FANUC |
| Sertifikasi | CE ROHS |
| Nomor model | A20B-2900-0930 |
Nomor Bagian:A20B-2900-0930
Produsen:FANUC Corporation (Jepang)
Jenis produk:Modul CPU (MPU Board)
Prosesor:Intel 80386SX (i386sx)
Seri papan:A20B-2900
Sistem yang kompatibel:FANUC Seri 18-A, Seri 21 dan kompatibel
Status:Dihentikan oleh Produsen

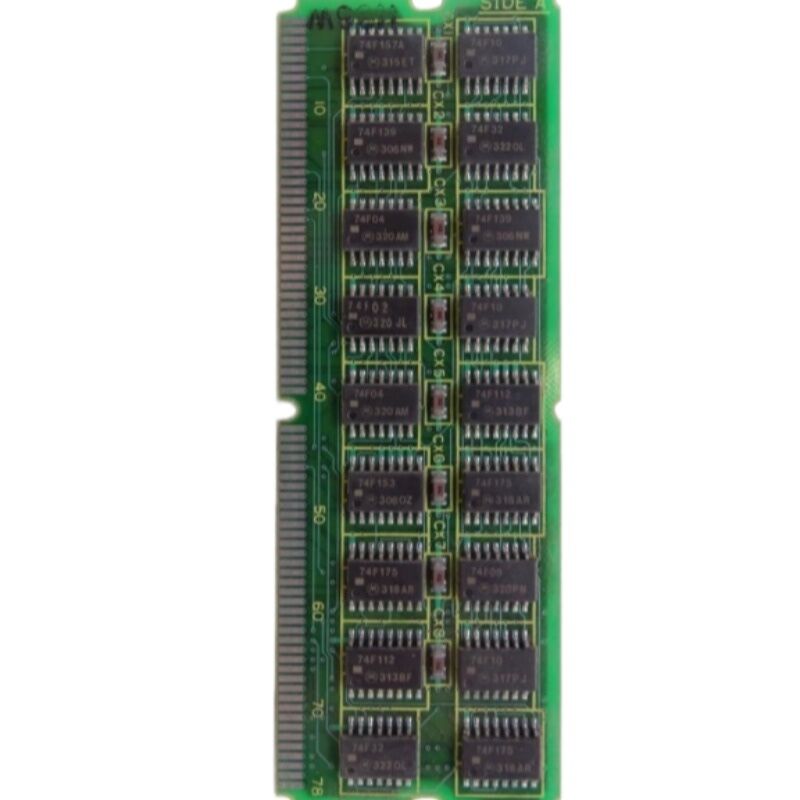

A20B-2900-0930 adalah modul CPU untuk sistem CNC Seri 18-A FANUC, dan berfungsi sebagai CPU utama atau sub-CPU di Seri 21 dan pengontrol yang kompatibel.
Ini adalah papan yang berisi unit pemrosesan pusat ¢ Intel 80386SX ¢ bersama dengan sirkuit pendukung di sekitarnya yang membuat prosesor fungsional dalam arsitektur CNC:Generasi jam, bus buffering, memori logika antarmuka, dan koneksi ke papan CPU utama itu colok ke.
Dalam arsitektur kontrol modular FANUC, CPU tidak terintegrasi langsung ke papan utama.
Hal ini memungkinkan modul prosesor untuk diganti secara independen jika gagal,dan memungkinkan FANUC untuk menawarkan kemampuan pemrosesan yang berbeda pada platform papan utama yang sama dengan memasang modul CPU yang berbeda.
A20B-2900-0930 membawa prosesor Intel 80386SX 32 bit dengan bus data eksternal 16 bit,diposisikan sebagai solusi pengolahan yang efisien dan hemat biaya ketika pengontrol ini diproduksi.
Pengendali CNC tidak dapat beroperasi tanpa modul ini. Ini adalah inti pemrosesan dari mana semua fungsi lain dalam pengendali berasal.
Ketika modul ini gagal, controller tidak boot. Tidak ada jalan keluar
| Parameter | Nilai |
|---|---|
| Nomor Bagian | A20B-2900-0930 |
| Produsen | FANUC Corporation |
| Jenis Produk | Modul CPU / Sub-Modul Prosesor |
| Prosesor | Intel 80386SX (i386sx) |
| Seri Papan | A20B-2900 |
| Sistem yang Kompatibel | FANUC Seri 18-A / 21 dan kompatibel |
| Peran | CPU utama (sistem yang lebih kecil) atau Sub-CPU (sistem yang lebih besar) |
| Asal usul | Jepang |
| Status Produksi | Ditinggalkan |
| Berat (sekitar) | 00,3 kg |
| Dimensi | ~ 114 × 38 × 5 mm |
| Suhu operasi | 0 55°C |
| Kondisi Tersedia | Baru (lebih) / Diperbaiki / Diperbaiki |
Intel 80386SX adalah prosesor terkemuka dalam komputasi tertanam industri selama akhir 1980-an dan ke 1990-an.
Ini menawarkan kemampuan pemrosesan internal 32-bit yang berarti dapat bekerja dengan nilai data 32-bit secara internal sambil menggunakan bus data 16-bit untuk berkomunikasi dengan memori eksternal dan periferal.Kombinasi ini memberikan kinerja komputasi yang kuat dengan biaya sistem yang lebih rendah daripada bus 80386DX 32-bit penuh.
Untuk aplikasi kontrol CNC, apa yang penting bukan kecepatan jam secara terpisah tetapi kemampuan prosesor untuk melaksanakan tugas kontrol, interpolasi, perhitungan posisi servo, pemrosesan tangga PMC,manajemen komunikasi, dan menampilkan rendering dalam siklus waktu yang diperlukan.
80386SX menyediakan ruang kepala yang dibutuhkan oleh kontrol Seri 18-A untuk aplikasi mesin.
FANUC menggunakan prosesor ini di berbagai varian pengontrol dalam generasi yang sama,dan arsitektur modul CPU memungkinkan papan utama yang sama untuk digunakan dengan kecepatan prosesor yang berbeda atau jenis dengan menukar modul CPU.
A20B-2900-0930 melayani dua peran yang berbeda tergantung pada pengontrol tertentu yang dipasang.
Dalam sistem yang lebih kecil
Seri 21 adalah platform kontrol yang lebih kompak di mana modul CPU ini membawa beban pemrosesan utama.
Papan fisik yang sama melayani peran tanggung jawab yang lebih tinggi.
Pada sistem yang lebih besar Series 18-A papan CPU utama mungkin berisi prosesor utama yang lebih kuat, dengan A20B-2900-0930 berfungsi sebagai sub-CPU. Dalam konfigurasi ini,sub-CPU menangani tugas pemrosesan tertentu yang dipisahkan dari beban kerja CPU utama, meningkatkan kinerja sistem secara keseluruhan.
Perbedaan ini penting untuk sumber pengganti.
Mengkonfirmasi apa peran modul memainkan di mesin tertentu Anda. kedua konfigurasi menggunakan perangkat keras yang sama,tetapi perangkat lunak yang dimuat ke FROM harus sesuai dengan jenis pengontrol tertentu dan konfigurasi.
Mengganti modul CPU pada sistem FANUC bukan hanya pertukaran perangkat keras. Perangkat lunak operasi CNC disimpan dalam memori FROM Ketika modul CPU baru diinstal, isi FROM dimuat ke dalam DRAM modul CPU pada power-up dan sistem boot dari sana.
Jika FROM utuh dan berisi versi perangkat lunak yang benar, sistem harus boot setelah penggantian modul CPU.
Jika konten FROM juga rusak, baik modul CPU dan modul FROM memerlukan perhatian sebelum sistem akan beroperasi dengan benar.
Selalu konfirmasi integritas FROM sebagai bagian dari proses diagnostik ketika ada kecurigaan kegagalan modul CPU.
Q1: Kontroler Seri 18-A tidak boot. Sumber daya tampaknya berfungsi. Apakah A20B-2900-0930 kemungkinan kesalahan?
Kondisi no-boot dengan catu daya fungsional konsisten dengan kegagalan modul CPU, tetapi juga dengan korupsi FROM atau kesalahan papan utama.
Periksa indikator status LED pada papan utama saat menyalakan urutan LED didokumentasikan dalam manual pemeliharaan dan menunjukkan sejauh mana proses boot berlangsung sebelum berhenti.
Jika urutan berhenti segera setelah menyalakan tanpa aktivitas yang terkait dengan CPU, modul CPU adalah tersangka kuat.
Q2: Pengendali booting secara intermiten kadang-kadang dimulai secara normal, kadang-kadang tergantung pada startup.
Kegagalan boot intermiten seringkali merupakan kesalahan konektor daripada kegagalan modul.
Modul CPU terhubung ke papan utama melalui konektor tepi atau pin. Jika kontak ini mengalami oksidasi atau kelonggaran mekanis, modul dapat membuat kontak listrik yang tidak konsisten.
Bersihkan kontak konektor dengan pembersih kontak yang tepat, pasang kembali modul dengan kuat, dan uji ulang.
Jika kesalahan intermiten terus berlanjut, modul itu sendiri mungkin memiliki masalah termal atau komponen.
T3: Sebuah pengganti A20B-2900-0930 dipasang dan mesin boot tapi segera alarm dengan kesalahan CPU.
Kesalahan CPU setelah instalasi dengan modul baru biasanya menunjukkan ketidakcocokan perangkat lunak versi perangkat lunak FROM tidak sesuai dengan revisi modul CPU,atau isi FROM adalah untuk tipe pengontrol yang berbeda.
Memverifikasi bahwa versi perangkat lunak dari modul FROM kompatibel dengan modul CPU pengganti.
Konfirmasi revisi modul dari label pada papan dan referensi silang terhadap dokumentasi pemeliharaan.
T4: Dapatkah A20B-2900-0930 dari sistem Seri 21 digunakan dalam sistem Seri 18-A?
Kedua sistem menggunakan perangkat keras modul CPU yang sama. Apakah modul dapat ditukarkan tergantung pada apakah perangkat lunak FROM dalam sistem target kompatibel dengan varian modul (misalnya,revisi perangkat keras).
Jika nomor bagian sesuai persis, hardware kompatibel.
Perangkat lunak yang dimuat dari FROM menentukan perilaku fungsional tidak perlu diubah hanya karena modul secara fisik berasal dari tipe pengontrol yang berbeda.
T5: Mesin bekerja dengan benar sampai lonjakan daya. Setelah lonjakan, itu tidak akan boot. Haruskah modul CPU diganti terlebih dahulu?
Lonjakan daya dapat merusak setiap komponen elektronik di pengontrol. Modul CPU rentan, tetapi begitu juga catu daya, papan utama, dan modul FROM.
Alih-alih mengganti komponen secara acak, gunakan indikator status LED dan informasi diagnostik yang tersedia pada layar pengontrol.
Jika modul CPU secara khusus menunjukkan kerusakan fisik komponen terbakar, IC retak itu adalah titik awal.
Jika tidak, diagnosis sistematis berdasarkan apa yang dilaporkan pengontrol pada saat power-up lebih dapat diandalkan.
