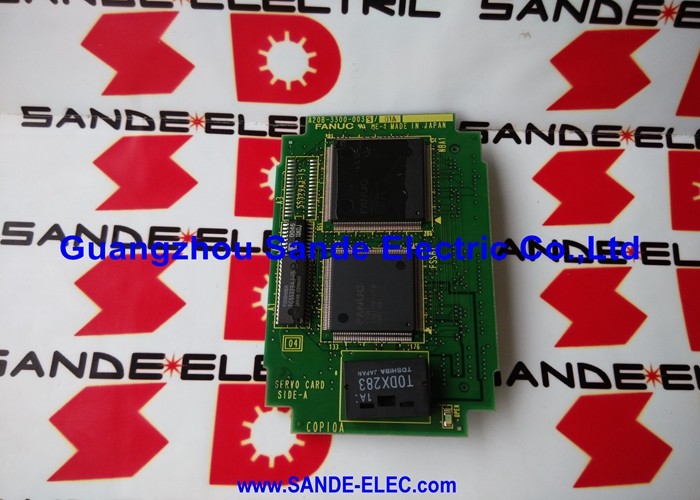

FANUC MODUL A20B-2901-0340 A20B29010340 A2OB-29O1-O34O

A20B-2901-0340 ∙ FANUC Tipe A Servo Interface Control Module ∙ Daughter Board / Type A Bus Interface / CNC Servo Drive Systems

Apa Itu Servo Interface Tipe A?

Dalam sejarah komunikasi servo FANUC, antarmuka Tipe A mewakili protokol servo bus serial yang digunakan pada generasi CNC yang mendahului FSSB (Fibre Servo Serial Bus).Jika FSSB menggunakan servo komunikasi servo yang benar-benar aman dari kebisingan, antarmuka Tipe A menggunakan kabel serial khusus antara CNC dan ampli servo drive.

A20B-2901-0340 adalah papan putri plug-in yang mengimplementasikan antarmuka Tipe A ini di CNC.Ini duduk di papan utama CNC atau dalam slot modul yang ditentukan dan menyediakan koneksi bus Tipe A fisik dan logis antara prosesor servo interpolasi CNC dan servo drive yang terhubung.

Informasi Produk Utama

Daughter Board Layer Antarmuka

A20B-2901-0340 adalah papan anak: PCB sekunder yang terhubung ke soket khusus pada papan utama atau papan induk CNC.Ini tidak menggantikan papan utama, tetapi menambahkan fungsi antarmuka tertentu untuk itu..

Dalam arsitektur servo Tipe A:

Papan utama CNCmelakukan servo interpolasi menghitung peningkatan perintah posisi untuk setiap sumbu setiap siklus servo.

Papan anak A20B-2901-0340menerjemahkan perintah posisi ini ke aliran data serial Tipe A dan mentransmisikan mereka ke servo drive.itu menerima data umpan balik encoder kembali dari drive dan lulus ke perhitungan servo papan utama.

Penggerak servo Tipe A(seperti seri A06B-6058 dan A06B-6079-H204) menerima perintah dan umpan balik kembali pada kabel serial Tipe A yang sama.

Ketika A20B-2901-0340 gagal, CNC kehilangan komunikasi dengan servo drive ¢ sumbu servo alarm dihasilkan dan semua gerakan sumbu terhambat.

Skenario Aplikasi

Kegagalan komunikasi servo tipe A:FANUC CNC menghasilkan servo alarm pada semua sumbu antarmuka Tipe A secara bersamaan, tanpa kesalahan sumbu individu.Papan anak A20B-2901-0340 diidentifikasi sebagai kesalahanPenggantian mengembalikan komunikasi servo.

Rencana penggantian modul:Fasilitas yang memelihara sistem CNC FANUC yang lebih tua dengan antarmuka servo Tipe A mengganti A20B-2901-0340 secara proaktif selama periode pemeliharaan yang dijadwalkan, sebelum kemungkinan kegagalan terkait usia.

FAQ

T1: Sistem CNC apa yang menggunakan modul servo Tipe A A20B-2901-0340?

Antarmuka servo Tipe A digunakan dalam generasi CNC FANUC yang mendahului era FSSB termasuk berbagai varian Seri 0, Seri 16, Seri 18 Model A / B / C,dan lain-lain yang dilengkapi dengan servo drive tipe A. Model CNC spesifik yang kompatibel dengan A20B-2901-0340 tergantung pada slot papan utama yang dirancang untuk dipasang pada papan anak ini.

T2: Dapatkah A20B-2901-0340 digunakan dengan servo drive FSSB?

Tidak, protokol bus serial tipe A tidak kompatibel dengan FSSB (Fanuc Servo Serial Bus, serat optik).FSSB drive membutuhkan kartu servo FSSB (seperti A20B-3300-0033 yang dijelaskan di tempat lain dalam seri ini). A20B-2901-0340 hanya melayani drive antarmuka Tipe A. Memasang modul servo Tipe A dalam sistem dengan drive FSSB tidak akan membangun komunikasi servo.

T3: Apakah mengganti A20B-2901-0340 membutuhkan penyesuaian parameter servo?

Parameter sumbu servo (ID motor, jenis encoder, nilai gain, batas arus) disimpan di memori parameter utama CNC tidak di papan anak antarmuka servo.Mengganti A20B-2901-0340 tidak mempengaruhi parameter servo yang tersimpanSetelah memasang pengganti, CNC membangun kembali komunikasi servo Tipe A dan menerapkan parameter yang ada.

T4: Apa persyaratan kabel antarmuka Tipe A untuk modul ini?

The Type A servo interface uses dedicated serial cables — typically FANUC-specified shielded cables running from the servo module's output connector on the CNC to each connected servo amplifier's servo interface input. Routing kabel, perisai, dan integritas konektor semua mempengaruhi keandalan komunikasi Tipe A. Ketika A20B-2901-0340 dicurigai cacat,memeriksa kabel dan konektor Tipe A sebagai bagian dari proses diagnostik kesalahan sebelum menyimpulkan papan telah gagal.
