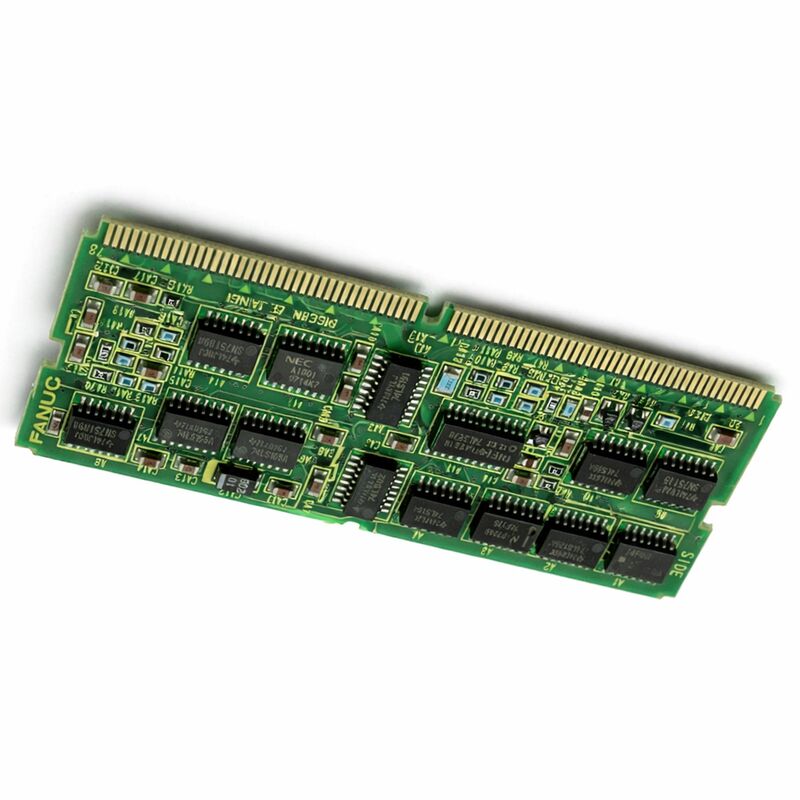

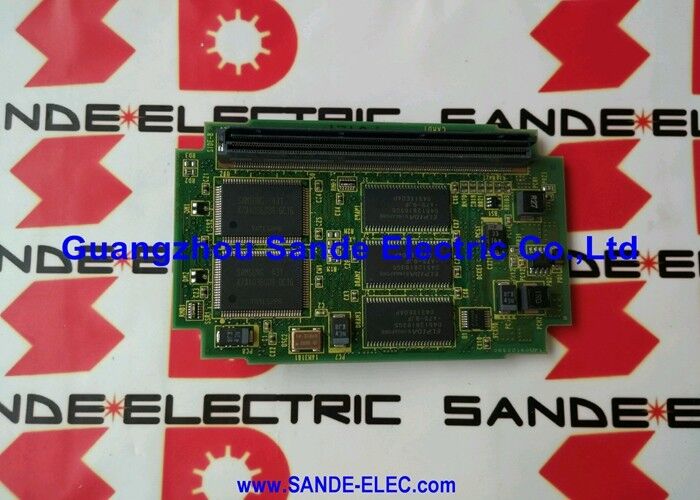

FANUC BOARD A20B-2901-0360 GRATIS Pengiriman cepat A20B29010360 A2OB-29O1-O36O

FANUC A20B-2901-0360 500.000 Servo Interface Module PCB Series 15-B CNC Controls, Jepang Asal

Nomor Bagian:A20B-2901-0360

Produsen:FANUC Corporation (Jepang)

Jenis produk:Servo Interface Module PCB

Seri papan:A20B-2901

Sistem yang kompatibel:Kontrol CNC FANUC Seri 15-B

Aplikasi:Antarmuka poros servo untuk pengontrol seri 15-B

Gambaran umum

A20B-2901-0360 adalah modul antarmuka servo untuk pengontrol CNC Seri 15-B FANUC platform jalur tunggal berkinerja tertinggi dalam generasi seri 15 FANUC.

Papan ini menyediakan antarmuka kontrol servo antara papan CPU utama Seri 15-B dan unit servo drive yang menggerakkan poros mesin alat.

Dalam arsitektur papan modular Seri 15-B,adalah modul khusus yang menerjemahkan perintah posisi interpolated controller ke sinyal antarmuka servo drive unit drive yang terhubung dapat bertindak pada.

Seri 15 FANUC adalah kapal induk dari generasi CNC ∙ platform yang dirancang untuk pengolahan multi-sumbu yang kompleks dengan persyaratan presisi tertinggi.

Seri 15-B adalah varian yang berevolusi, membawa kecepatan pemrosesan yang lebih baik dan kemampuan kontrol servo yang ditingkatkan ke arsitektur Seri 15.

Mesin yang menggunakan pengontrol seri 15-B sangat kompleks: pusat pemesinan besar dengan 5 atau lebih poros yang dikendalikan, sistem multi-pallet,dan mesin penggiling presisi di mana kinerja servo secara langsung menentukan kualitas bagian.

The servo interface module is a specific board type in the A20B-2901 family — one that provides the electrical and signal interface between the controller's digital servo commands and the physical drive units in the machine cabinet.

Ketika modul ini gagal, pengontrol tidak dapat berkomunikasi dengan benar dengan servo drive, dan gerakan poros menjadi tidak mungkin atau tidak teratur.

Spesifikasi Utama

Arsitektur Seri 15-B dan Peran Servo Interface

Seri 15-B menggunakan arsitektur papan terdistribusi. Papan CPU utama menangani eksekusi program dan interpolasi. Papan kontrol sumbu menangani loop servo untuk kelompok sumbu.Modul antarmuka servo A20B-2901-0360 menyediakan perangkat keras antarmuka khusus antara elektronik kontrol servo pengontrol dan koneksi drive fisik.

Dalam arsitektur kontrol servo FANUC, lingkaran posisi berjalan di pengontrol.

Kontroler menghitung di mana masing-masing sumbu harus berada, membandingkannya dengan di mana (dari umpan balik encoder), dan menghasilkan perintah kecepatan.Perintah kecepatan ini bepergian melalui modul antarmuka servo sebagai sinyal listrik ke unit drive.

Unit penggerak mengubah perintah kecepatan ke arus motor.

Umpan balik encoder kembali melalui modul antarmuka yang sama kembali ke controller.

Oleh karena itu, tugas modul antarmuka servo adalah keluar dan masuk.

Inbound: menerima umpan balik encoder dan mengkondisikan untuk sirkuit pengukuran posisi pengontrol.

Seri 15-B dalam Konteks

Seri 15-B menempati posisi yang berbeda di pasar CNC warisan. itu benar-benar mampu perangkat keras - algoritma kontrol servo di seri 15 yang canggih untuk era mereka,Mendukung kecepatan tinggi pemesinan presisi tinggi yang pengontrol yang lebih kecil tidak bisa mencocokkan.

Mesin yang dilengkapi dengan pengontrol seri 15-B biasanya peralatan produksi bernilai tinggi: pusat pemesinan multi-sumbu, mesin penggiling presisi,dan sel manufaktur fleksibel multi-palet yang kompleks.

Banyak mesin ini tetap dalam layanan produktif.

Investasi dalam mesin seri 15-B yang dilengkapi cukup besar,dan kemampuan mekanik mesin sering melebihi apa yang dapat disediakan kontrol elektronik mesin hanya berjalan lebih baik dengan kontroler 15-B fungsional daripada dengan penggantian yang lebih tua.

Oleh karena itu, pemeliharaan pengontrol seri 15-B adalah pilihan praktis dan ekonomis bagi banyak pemilik mesin.

A20B-2901-0360, sebagai antarmuka servo untuk platform ini, adalah salah satu komponen yang memungkinkan pemeliharaan ini.

Ketersediaannya dalam rantai pasokan aftermarket membuat mesin Seri 15-B tetap beroperasi.

Pertimbangan Diagnosis dan Penggantian

Ketika A20B-2901-0360 mengalami kesalahan, pengontrol Seri 15-B kehilangan kemampuannya untuk berinteraksi dengan servo drive dengan benar.

Tergantung pada sirkuit mana di modul yang gagal,gejala berkisar dari kehilangan gerakan poros lengkap (drive tidak menerima perintah kecepatan) untuk servo mengikuti kesalahan (balas balik yang tidak benar diproses dan kesalahan posisi menumpuk)Dalam beberapa kasus, kegagalan adalah intermiten modul bekerja di bawah beberapa kondisi dan gagal di bawah yang lain, menghasilkan perilaku sumbu yang tidak teratur.

Sebelum mengganti modul, konfirmasi bahwa konektor yang terkait dengan modul bersih dan sepenuhnya dipasang.

Kerusakan modul antarmuka servo sering didiagnosis secara salah dari konektor yang sebagian terikat atau telah mengembangkan kontak teroksidasi.

Mengisi ulang konektor menyelesaikan banyak kesalahan papan yang jelas tanpa mengganti papan.

Jika konektor dikonfirmasi baik dan kesalahan terus berlanjut, penggantian papan adalah respon yang benar.

Setelah diganti, periksa bahwa kinerja servo poros  akurasi penentuan posisi, stabilitas kecepatan di bawah beban pemotongan,dan pengolahan umpan balik pengkode adalah dalam spesifikasi sebelum mengembalikan mesin ke produksi.

FAQ

Q1: Kontroler seri 15-B menunjukkan servo mengikuti alarm kesalahan pada semua poros secara bersamaan. drive dan motor tampak tidak rusak. bisakah ini A20B-2901-0360?

Servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo servo

Jalur umum untuk semua perintah sumbu melewati modul antarmuka servo.

Jika sirkuit bersama modul telah gagal daya ke papan, antarmuka bus umum semua sumbu terpengaruh secara bersamaan.

Mengkonfirmasi kursi konektor pertama, kemudian melanjutkan ke penggantian papan jika kesalahan tetap.

Q2: Hanya satu sumbu menunjukkan kesalahan berikut sementara yang lain normal. drive dan motor pada sumbu tes yang baik. Apakah ini servo interface module?

Sebuah kesalahan sumbu tunggal dengan drive dan motor yang dikonfirmasi baik adalah ambigu antara sirkuit saluran tunggal modul antarmuka servo dan kabel umpan balik encoder untuk sumbu tertentu.Modul memiliki sirkuit per-sumbu untuk setiap jalur umpan balik.

Tapi kesalahan kabel encoder lebih umum daripada kesalahan single-channel.

Periksa dan pasang kembali konektor umpan balik encoder untuk sumbu yang terkena sebelum menyimpulkan bahwa papan memiliki kesalahan per-saluran.

P3: Mesin berjalan dalam mode otomatis tetapi menghasilkan permukaan sedikit lebih buruk daripada sebelumnya. Tidak ada alarm yang dihasilkan.

Penutup permukaan yang terdegradasi tanpa alarm, pada mesin yang beroperasi normal, menunjukkan perubahan halus dalam kinerja servo.

Modul antarmuka servo yang gagal perlahan dapat memasukkan sejumlah kecil kebisingan atau distorsi sinyal ke jalur umpan balik,menghasilkan ketidakstabilan kecepatan kecil yang memanifestasikan sebagai degradasi permukaan akhir sebelum menghasilkan alarm posisi langsung.

Bandingkan data diagnostik servo ‡ gelombang kecepatan sumbu, pola tarik arus selama pemotongan ‡ dengan garis dasar historis.

Degradasi nilai-nilai ini bersama dengan masalah permukaan mendukung papan sebagai kontributor.

Q4: A20B-2901-0360 digambarkan sebagai dihentikan oleh produsen.

Dukungan jangka panjang untuk mesin Seri 15-B praktis melalui rantai pasokan aftermarket.

Papan surplus yang diuji dari mesin yang tidak digunakan, papan yang direnovasi secara profesional dengan penggantian komponen dan pengujian fungsional,dan layanan perbaikan tingkat komponen semua berkontribusi pada pasokan.

Basis yang dipasang seri 15-B cukup besar untuk mempertahankan rantai pasokan ini selama bertahun-tahun mendatang.

Perencanaan persediaan pemeliharaan memiliki modul cadangan yang diuji tersedia sebelum unit yang dipasang gagal adalah pendekatan yang paling efektif untuk dukungan jangka panjang Seri 15-B.

T5: Setelah mengganti A20B-2901-0360, apakah parameter servo harus dimuat ulang?

Parameter servo gain loop kecepatan, gain loop posisi, dan feedforward parameter untuk setiap sumbu disimpan dalam memori non-volatile controller (SRAM atau FROM),tidak pada modul antarmuka servo itu sendiri.

Mengganti modul tidak mempengaruhi parameter yang disimpan.Sebuah verifikasi servo tuning lengkap dianjurkan setelah penggantian untuk memastikan modul baru menghasilkan kinerja servo yang setara dengan yang asli.

Bandingkan perilaku servo yang sebenarnya dengan spesifikasi kinerja poros mesin yang didokumentasikan.
