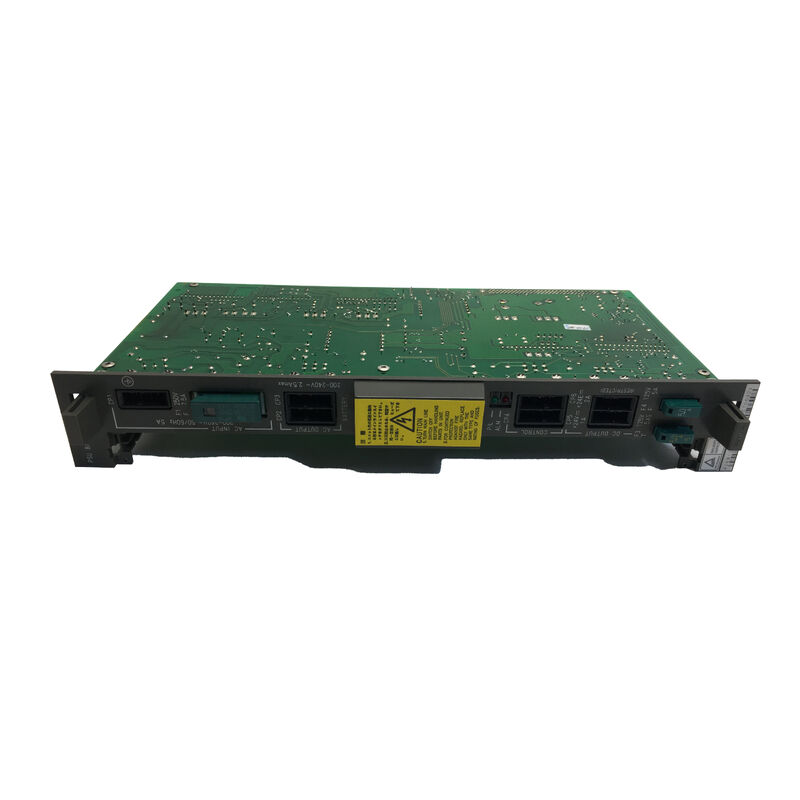

A16B-1210-0801 Papan PCB Fanuc A16B12100801 AI6B-I2IO-O8OI

A16B-1210-0801 | FANUC MPG Antarmuka PCB — Seri 0A / 0B / 0C / 0F / 00B / 00C / Antarmuka CNC Generator Pulsa Manual

Antarmuka MPG — Menghubungkan Handwheel ke CNC

"MPG" adalah singkatan dari Manual Pulse Generator — roda tangan encoder putar yang digunakan oleh operator mesin untuk menggerakkan sumbu CNC secara manual dengan presisi. Operator memutar handwheel, yang menghasilkan pulsa listrik. CNC menerjemahkan pulsa ini menjadi gerakan sumbu terkontrol pada skala yang dapat dipilih (biasanya ×1, ×10, atau ×100 per pulsa, sesuai dengan 0,001 mm, 0,01 mm, atau 0,1 mm per klik roda tangan).

A16B-1210-0801 adalah PCB antarmuka MPG khusus untuk sistem CNC Seri 0-A, 0-B, 0-C, 0-F, 00B, dan 00C. Ia menerima rangkaian pulsa handwheel dan mengirimkannya ke mesin interpolasi CNC dalam format yang benar untuk penentuan posisi sumbu manual.

Spesifikasi Utama

Bagaimana Antarmuka MPG Bekerja

MPG (handwheel) menghasilkan sinyal encoder kuadratur — dua saluran pulsa (A dan B) dalam hubungan fase 90°. Pengkodean kuadratur ini memungkinkan papan antarmuka menentukan arah putaran dan jumlah pulsa.

A16B-1210-0801 menerima sinyal kuadratur ini dan:

Menghitung pulsa:Antarmuka menghitung pulsa yang masuk dari handwheel secara real time, menjaga penghitungan putaran handwheel secara akurat.

Menentukan arah:Hubungan fase antara saluran A dan B memberi tahu papan antarmuka apakah roda tangan diputar searah jarum jam (arah sumbu positif) atau berlawanan arah jarum jam (arah sumbu negatif).

Menerapkan pengganda skala:Pemilihan skala ×1/×10/×100 (dari sakelar mode operator) diterapkan pada jumlah pulsa, menghasilkan perpindahan sumbu yang diperintahkan.

Mengirimkan ke CNC:Perintah posisi yang diformat dikirim ke fungsi interpolasi CNC, yang menjalankan gerakan sumbu halus sebagai respons terhadap input handwheel.

Skenario Aplikasi

Roda tangan MPG tidak berfungsi:Roda tangan MPG CNC Seri 0-C FANUC berhenti menghasilkan gerakan sumbu. Roda tangan itu sendiri diuji dengan benar — memutar roda tangan tidak menghasilkan gerakan bahkan dalam mode JOG-HANDLE. Papan antarmuka A16B-1210-0801 diidentifikasi sebagai kesalahan. Penggantian mengembalikan posisi sumbu yang dikendalikan roda tangan.

Pemeliharaan antarmuka handwheel CNC Seri 0-B:CNC Seri 0-B menjalani pemeliharaan elektronik kontrol. Papan antarmuka MPG A16B-1210-0801 diganti untuk memastikan pengoperasian handwheel yang andal di masa mendatang.

Pertanyaan Umum

Q1: Mengapa antarmuka MPG memerlukan PCB khusus?

Handwheel MPG menghasilkan sinyal encoder quadrature secara real time. Sinyal-sinyal ini harus diterima, diterjemahkan, diskalakan, dan dikirim ke fungsi interpolasi CNC pada tingkat pembaruan servo CNC. Mengintegrasikan decoding perangkat keras khusus ini ke dalam papan CPU utama menambah kompleksitas sirkuit; antarmuka PCB terpisah mengisolasi pemrosesan sinyal MPG dan menyederhanakan desain papan utama.

Q2: Apa yang terjadi jika A16B-1210-0801 gagal — apakah sumbu masih dapat dipindahkan?

Ketika antarmuka MPG gagal, mode HANDLE (jog yang dikendalikan roda tangan) hilang. Mode JOG (jog yang dikontrol tombol tekan pada laju gerak makan terprogram) dan mode MDI (gerakan yang dikontrol program) biasanya tetap berfungsi, karena tidak bergantung pada antarmuka MPG. Eksekusi program otomatis juga tidak terpengaruh. Hanya saluran input handwheel yang hilang.

Q3: Apakah A16B-1210-0801 kompatibel dengan semua jenis mesin CNC Seri 0-A hingga 00C (mesin bubut, pusat permesinan)?

Ya. Penunjukan kompatibilitas "#0A/B/C/F/00B/C" mencakup semua jenis mesin dalam setiap seri CNC — pusat permesinan (0-MC, 0-MD, 0-MF), pusat pembubutan (0-TC, 0-TD, 0-TF), dan jenis mesin lainnya dalam rangkaian Seri 0. Perangkat keras antarmuka MPG tidak bergantung pada konfigurasi jenis mesin.

Q4: Apakah penggantian A16B-1210-0801 memerlukan penyesuaian parameter MPG?

Pengganda skala MPG (×1/×10/×100) dan penetapan sumbu dikonfigurasikan dalam parameter CNC — disimpan di SRAM utama CNC, bukan di papan antarmuka MPG. Setelah memasang A16B-1210-0801 pengganti, parameter MPG yang ada berlaku secara otomatis. Verifikasi fungsi handwheel dalam mode HANDLE pada setiap sumbu sebelum kembali ke produksi.
