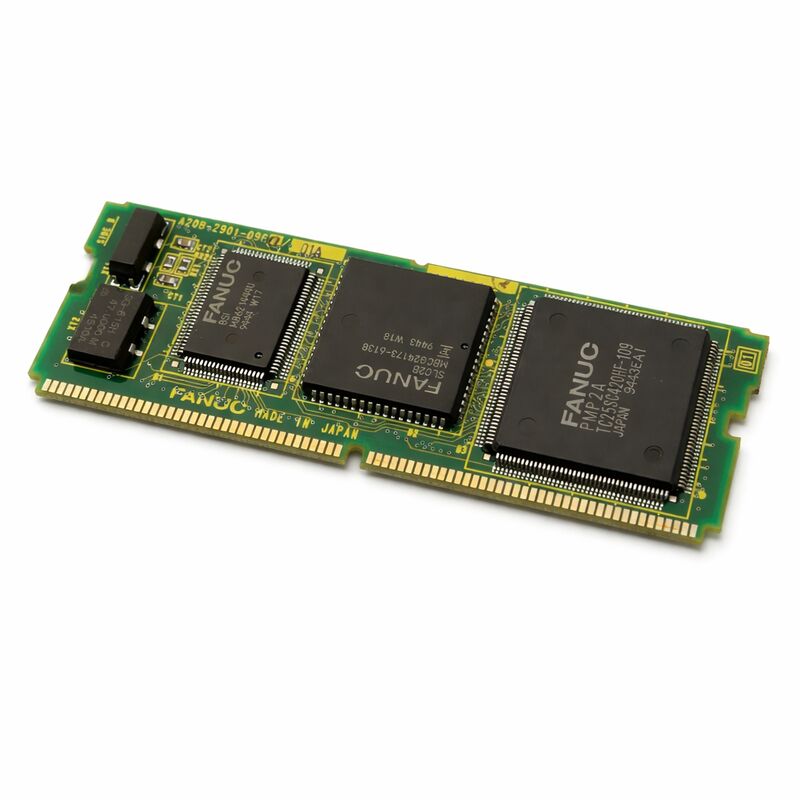

1pcs Fanuc PC board bekas A20B-2901-0480 diuji A20B29010480 A2OB-29O1-O48O

FANUC A20B-2901-0480 | Modul PCB Kontrol Seri A20B-2901 — Sistem CNC FANUC, Asal Jepang

Nomor Suku Cadang: A20B-2901-0480

Produsen: FANUC Corporation (Jepang)

Tipe Produk: Modul PCB Kontrol

Seri Papan: A20B-2901

Aplikasi: Pengontrol CNC FANUC dan sistem otomasi

Gambaran Umum

A20B-2901-0480 adalah modul PCB dari seri A20B-2901 FANUC — keluarga modul papan sirkuit cetak yang digunakan di seluruh jajaran pengontrol CNC FANUC yang mencakup memori, kontrol sistem, PMC, antarmuka servo, dan fungsi ekspansi untuk generasi pengontrol pra-seri-i.

Seri A20B-2901 melayani platform pengontrol Seri 15, 16, 18, 20, dan 21 FANUC sebagai modul plug-in fungsional yang memperluas atau mendefinisikan kemampuan pengontrol tertentu melalui instalasinya di posisi yang ditentukan pada papan pengontrol utama.

Arsitektur modular yang dilayani oleh seri A20B-2901 adalah salah satu karakteristik yang menentukan desain pengontrol FANUC pada generasi ini. Alih-alih memproduksi pengontrol dengan konfigurasi tetap, FANUC merancang papan pengontrol utama dengan posisi soket untuk berbagai modul fungsi.

Setiap modul melakukan fungsi yang ditentukan. Pembuat mesin memilih kombinasi yang sesuai dengan persyaratan mesin mereka.

Hasilnya adalah pengontrol yang dapat dikonfigurasi secara tepat untuk aplikasi — tidak ada fungsionalitas berlebihan, tidak ada fungsionalitas yang hilang — dari pustaka modul standar.

A20B-2901-0480 adalah salah satu anggota dari pustaka ini.

Fungsi spesifiknya dalam arsitektur pengontrol menjadikannya komponen yang sangat diperlukan untuk mesin yang dikonfigurasi dengannya. Ketika modul ini gagal, kemampuan spesifik yang disediakannya hilang, dan pengoperasian mesin yang benar bergantung pada pemulihannya.

Spesifikasi Utama

Seri A20B-2901 — Luas Fungsional

Seri A20B-2901 adalah generasi penerus dari seri A20B-2900 dalam keluarga modul pengontrol modular FANUC.

Kedua seri berbagi peran arsitektur yang sama — modul fungsi plug-in untuk pengontrol CNC pra-seri-i — tetapi seri A20B-2901 mencerminkan transisi generasi perangkat keras yang menyertai penyempurnaan platform Seri 15/16/18/20/21 FANUC.

Dalam keluarga A20B-2901, rentang fungsi meliputi: modul memori SRAM dalam berbagai kapasitas untuk penyimpanan program dan parameter, modul DRAM untuk memori kerja, modul kontrol PMC dengan atau tanpa antarmuka I/O Link, modul FROM untuk penyimpanan perangkat lunak non-volatil, dan modul fungsi khusus untuk aplikasi tertentu.

Setiap varian diidentifikasi dengan nomor suku cadang lengkapnya — varian yang berbagi awalan A20B-2901 tetapi berbeda di akhiran melayani fungsi yang berbeda dan tidak dapat dipertukarkan.

Posisi A20B-2901-0480 dalam rentang fungsional ini menempatkannya pada peran spesifiknya.

Dokumentasi perangkat keras pengontrol mencantumkan modul mana yang termasuk dalam soket papan mana dan fungsi apa yang disediakannya pada posisi tersebut.

Dokumentasi ini adalah referensi definitif untuk memahami apa yang disumbangkan oleh -0480 ke konfigurasi pengontrol yang dilayaninya.

Prinsip Pemeliharaan untuk Modul A20B-2901

Memelihara pengontrol FANUC yang menggunakan modul seri A20B-2901 mengikuti pendekatan terstruktur yang sama seperti memelihara pengontrol industri modular apa pun:

Prinsip pertama adalah identifikasi kesalahan yang benar.

Kesalahan modul menghasilkan alarm di area fungsional yang dilayani modul. Mengidentifikasi kode alarm secara tepat, dan memetakannya ke modul yang bertanggung jawab atas fungsi tersebut, memfokuskan upaya penggantian pada komponen yang benar.

Prinsip kedua adalah verifikasi konektor. Sebelum mengganti modul, verifikasi bahwa konektor modul dalam kondisi baik dan terpasang sepenuhnya. Alarm terkait papan yang intermiten sering kali merupakan kesalahan konektor daripada kesalahan papan.

Memasang kembali modul dan membersihkan kontak konektor menyelesaikan banyak kegagalan papan yang tampak.

Prinsip ketiga adalah pencocokan nomor suku cadang yang tepat.

Seri A20B-2901 berisi banyak varian. Kesamaan fisik antara varian tidak menunjukkan kompatibilitas listrik. Hanya pencocokan nomor suku cadang yang tepat yang menjamin modul pengganti melakukan fungsi yang benar di posisi yang benar.

Prinsip keempat adalah persiapan data. Jika modul menyimpan data volatil — parameter, data program, konstanta mesin — cadangan lengkap harus diambil sebelum dilepas. Modul pengganti dimulai kosong.

Pemulihan dari cadangan adalah satu-satunya cara untuk memulihkan data tanpa entri ulang manual.

Ketersediaan dan Rantai Pasokan Warisan

Seri A20B-2901 diproduksi untuk pengontrol yang sekarang dianggap warisan — generasi Seri 15, 16, 18, 20, dan 21 yang mendahului seri-i. FANUC menghentikan produksi asli modul-modul ini setelah transisi ke platform pengontrol yang lebih baru.

Mesin yang ditenagai oleh pengontrol ini masih beroperasi. Banyak yang mewakili kapasitas produktif yang dimaksudkan oleh operator mereka untuk dipelihara di tahun-tahun mendatang.

Rantai pasokan yang mendukung mesin-mesin ini — stok sisa yang teruji dari peralatan yang dinonaktifkan, modul yang diperbaharui secara profesional dengan komponen baru dan pengujian fungsional, dan layanan perbaikan tingkat komponen — tetap aktif dan dapat diakses.

Saat mencari pengganti A20B-2901-0480, tentukan nomor suku cadang lengkap dan, jika memungkinkan, akhiran revisi perangkat keras. Akhiran revisi papan menunjukkan tata letak PCB atau perubahan komponen yang dibuat selama masa produksi modul. Revisi yang lebih baru biasanya kompatibel mundur dengan soket revisi sebelumnya, tetapi mengonfirmasi ini untuk aplikasi tertentu menghindari masalah kompatibilitas yang tidak terduga.

FAQ

Q1: Pengontrol menghasilkan alarm yang dipetakan oleh dokumentasi ke area fungsi yang dilayani oleh modul ini. Konektor modul sudah diverifikasi baik. Apa langkah diagnostik selanjutnya?

Jika konektor dipastikan baik dan alarm tetap ada, langkah selanjutnya yang paling ketat adalah pengujian substitusi modul: pasang modul yang diketahui baik dengan nomor suku cadang yang sama di soket yang sama, dan amati apakah alarm hilang.

Jika ya, modul asli dipastikan rusak. Jika alarm mengikuti modul yang diketahui baik ke soketnya, kesalahan ada di area soket papan utama daripada modul itu sendiri.

Q2: Modul A20B-2901-0480 diganti setelah kesalahan yang dikonfirmasi. Papan pengganti menyelesaikan alarm asli tetapi sekarang alarm yang berbeda dan terkait muncul. Apa yang terjadi?

Alarm baru tetapi terkait setelah penggantian modul dapat menunjukkan bahwa alarm asli adalah gejala dari kondisi mendasar yang belum terselesaikan. Misalnya, transien catu daya yang merusak modul asli dapat terus membebani pengganti.

Kemungkinan lain adalah bahwa revisi perangkat keras modul pengganti memiliki perbedaan operasional kecil yang mengekspos kondisi marjinal di sirkuit sekitarnya.

Tinjau dokumentasi alarm dengan cermat dan periksa apakah alarm baru menunjuk ke modul itu sendiri atau ke sirkuit yang berinteraksi dengan modul.

Q3: Modul tidak menunjukkan kerusakan fisik yang terlihat, tetapi gagal secara intermiten. Bagaimana ini harus ditangani?

Kegagalan intermiten tanpa kerusakan yang terlihat biasanya menunjukkan komponen yang beroperasi pada batasnya. Kapasitor elektrolitik, IC tertentu, dan masalah integritas sambungan solder semuanya dapat menghasilkan perilaku intermiten.

Papan dalam kondisi ini kemungkinan akan berkembang menjadi kegagalan permanen di bawah operasi berkelanjutan. Jika papan dapat dikirim ke layanan perbaikan yang memenuhi syarat untuk penilaian sementara mesin terus menggunakan modul pengganti, papan intermiten mungkin dapat diperbaiki daripada dibuang.

Penilaian sebelum pembuangan adalah pendekatan yang ekonomis.

Q4: Bagaimana A20B-2901-0480 harus dikemas dan disimpan untuk penggunaan suku cadang jangka panjang?

Simpan dalam kemasan anti-statis — baik kemasan busa-dan-kantong asli atau bahan anti-statis yang setara. Simpan di lingkungan yang terkontrol: suhu stabil (suhu ruangan), kelembaban rendah, tidak ada siklus suhu.

Periksa setiap tahun untuk tanda-tanda kerusakan akibat kelembaban atau oksidasi pada kontak konektor. Bersihkan kontak yang teroksidasi dengan pembersih kontak yang aman untuk elektronik yang sesuai.

Beri label paket dengan nomor suku cadang lengkap dan tanggal penyimpanan. Jika modul memiliki baterai cadangan, periksa dan ganti baterai secara teratur untuk menjaga konten yang tersimpan.

Q5: Bisakah modul ini digunakan di pengontrol Seri 16 dan Seri 18, atau khusus untuk salah satunya?

Kompatibilitas di Seri 16 dan Seri 18 tergantung pada fungsi spesifik yang dilayani modul dan generasi perangkat keras pengontrol.

Beberapa modul A20B-2901 didokumentasikan sebagai kompatibel di berbagai seri karena fungsinya — penyimpanan memori, misalnya — cukup generik untuk melayani keduanya.

Yang lain spesifik konfigurasi.

Manual perangkat keras pengontrol untuk setiap seri dan model tertentu adalah sumber yang berwenang. Jangan berasumsi kompatibilitas lintas seri hanya berdasarkan kecocokan fisik.
