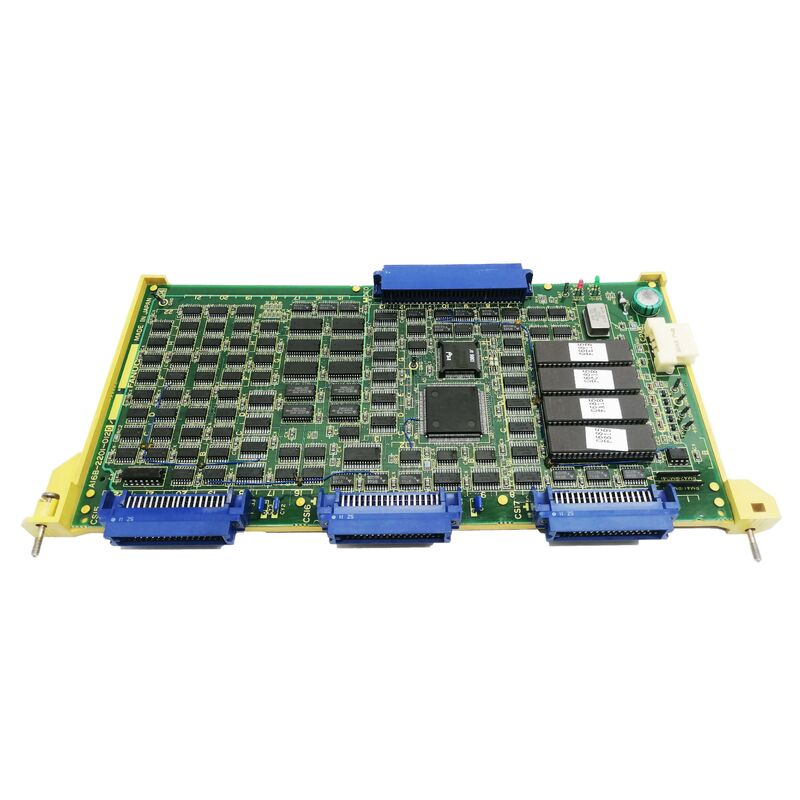

A16B-1210-0810 Papan PCB Fanuc A16B12100810 AI6B-I2IO-O8IO

A16B-1210-0810 | PCB CPU Utama FANUC — Papan Pemrosesan Pusat CNC / Seri A16B-1210 / Kontrol Kinerja Tinggi

A16B-1210-0810 — Prosesor Pusat CNC

Roc Industrial menegaskan: "Papan CPU Utama FANUC A16B-1210-0810 adalah papan sirkuit cetak berkinerja tinggi dan penting yang dirancang untuk berfungsi sebagai unit pemrosesan pusat untuk berbagai sistem FANUC CNC." Papan CPU utama adalah inti pemrosesan CNC — papan yang bertanggung jawab untuk:

Eksekusi program CNC:Setiap blok kode-G dalam suatu bagian program melewati CPU utama. CPU membaca blok, menerjemahkan jenis perintah, menghitung gerakan atau tindakan yang diperlukan, dan meneruskan hasilnya ke perangkat keras hilir yang sesuai.

Interpolasi sumbu:CPU utama melakukan interpolasi matematis yang menentukan posisi perintah setiap sumbu pada setiap siklus pembaruan servo. Interpolasi linier, interpolasi melingkar, dan jenis lintasan lainnya semuanya diselesaikan di sini.Eksekusi tangga PMC:Program tangga Pengontrol Mesin yang Dapat Diprogram — mengatur semua urutan mesin — dijalankan pada sumber daya pemrosesan CPU utama.

Koordinasi sistem:Manajemen memori, pembuatan data tampilan, penanganan komunikasi, dan manajemen perangkat keras semuanya dijalankan dari CPU utama.

Spesifikasi Utama

Papan CPU Utama dan Arsitektur CNC Modular

Dalam arsitektur perangkat keras CNC FANUC, papan CPU utama menyediakan kecerdasan inti. Itu dilengkapi dengan:

Modul memori:FROM (perangkat lunak sistem) dan SRAM (parameter/program) — menyimpan data persisten yang dimuat dan dimodifikasi oleh CPU selama pengoperasian.

Papan antarmuka sumbu:Kartu antarmuka servo yang menghubungkan CPU ke amplifier penggerak servo.

Papan pilihan:Papan komunikasi, grafik, dan fungsi khusus yang memperluas kemampuan CPU dasar. Papan CPU utama A16B-1210-0810 mengoordinasikan semua subsistem ini — bertindak sebagai hub tempat semua data CNC mengalir.

Skenario Aplikasi

Kesalahan CPU utama CNC:Sistem FANUC CNC mengalami kegagalan booting atau alarm pemrosesan yang terus-menerus. A16B-1210-0810 diidentifikasi sebagai kesalahan. Setelah pencadangan SRAM, penggantian mengembalikan pemrosesan CNC penuh.

Perbaikan CNC:Fasilitas produksi yang meningkatkan atau memperbarui sistem FANUC CNC lama menggantikan papan CPU utama A16B-1210-0810 sebagai bagian dari pembaruan elektronik.

Pertanyaan Umum

Q1: Sistem CNC apa yang menggunakan papan CPU utama A16B-1210-0810?

Roc Industrial mengonfirmasi A16B-1210-0810 melayani "berbagai sistem FANUC CNC". Model CNC spesifik dikonfirmasi dari dokumentasi sistem yang terpasang pada papan dan tabel suku cadang manual perangkat keras FANUC yang berlaku.

Q2: Apakah data SRAM harus dicadangkan sebelum mengganti A16B-1210-0810?

Ya. Sebagai papan CPU utama, A16B-1210-0810 bekerja erat dengan modul SRAM yang menyimpan parameter CNC dan program komponen. Sebelum mengganti papan CPU utama, lakukan pencadangan SRAM lengkap menggunakan fungsi pencadangan CNC. Setelah melakukan penggantian, pulihkan semua data dari cadangan.

Q3: Apa perbedaan antara A16B-1210-0810 dan A16B-1212-0810 (jika ada)?

Seri A16B-1210 adalah keluarga papan CPU; seri A16B-1212 adalah rangkaian papan memori/I/O yang dikonfirmasi dalam sesi ini (papan memori A16B-1212-0210, kartu I/O A16B-1212-0221). Ini pada dasarnya adalah kategori fungsional yang berbeda — papan CPU vs papan memori atau I/O. Selalu konfirmasikan nomor komponen pasti dari papan yang dipasang.
