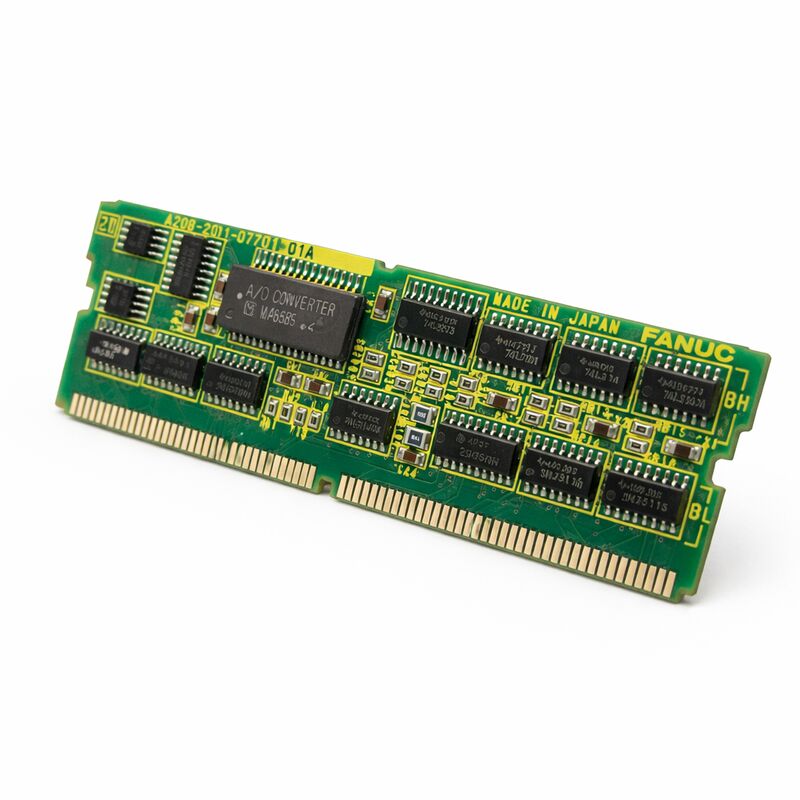

Fanuc PC Daughter Board A20B-2901-0700 A20B29010700 A2OB-29O1-O7OO

FANUC A20B-2901-0700 | Modul Antarmuka Servo — Antarmuka Pulse Coder, Seri 16/18/20/21

Nomor Suku Cadang: A20B-2901-0700

Produsen: FANUC Corporation (Jepang)

Seri Produk: A20B-2901

Tipe Produk: Modul Antarmuka Servo (papan anak plug-in SMD)

Gambaran Umum

A20B-2901-0700 adalah modul antarmuka servo FANUC — papan anak plug-in SMD (Small Module Device) yang menyediakan antarmuka pulse coder antara papan kontrol utama CNC FANUC dan penguat servo.

Dalam arsitektur perangkat keras CNC FANUC Seri 16, 18, 20, dan 21, modul ini dipasang ke soket SMD yang ditentukan pada papan utama dan menangani pemrosesan sinyal umpan balik servo kritis yang memungkinkan kontrol sumbu loop tertutup.

Seri A20B-2901 mewakili salah satu keluarga modul plug-in FANUC yang sudah mapan.

Dalam seri ini, varian 0700 melayani fungsi antarmuka servo — khususnya, antarmuka pulse coder (encoder) yang merutekan umpan balik posisi motor dari penguat servo kembali ke kontrol CNC untuk penutupan loop posisi dan kecepatan.

Data posisi yang mengalir melalui antarmuka ini adalah dasar kemampuan CNC untuk memposisikan sumbu secara akurat dan mengontrol kecepatan gerakan secara presisi.

A20B-2901-0700 muncul dalam dokumentasi perangkat keras FANUC Seri 16/18/20/21 sebagai modul fungsi antarmuka servo (tercantum sebagai "SERVO I/F" dalam tabel konfigurasi perangkat keras FANUC).

Perannya didefinisikan dan ditentukan dalam arsitektur modul terstruktur FANUC, di mana setiap fungsi spesifik dalam kontrol CNC ditugaskan ke tipe modul SMD plug-in tertentu.

Spesifikasi Utama

Antarmuka Pulse Coder — Jalur Umpan Balik Servo

Dalam mesin CNC FANUC, pulse coder (encoder) motor servo menghasilkan pulsa umpan balik posisi saat motor berputar. Setiap kenaikan rotasi poros motor menghasilkan jumlah pulsa yang ditentukan dari encoder — biasanya ribuan per putaran untuk pemosisian resolusi tinggi.

CNC menggunakan umpan balik ini untuk mengetahui posisi setiap sumbu setiap saat.

A20B-2901-0700 berfungsi sebagai antarmuka di mana umpan balik encoder ini mencapai papan utama CNC.

Modul menerima sinyal encoder dari modul penguat servo dan memprosesnya ke dalam bentuk yang dibutuhkan oleh sirkuit perhitungan posisi CNC. Interpolasi CNC dan perhitungan kesalahan posisi berjalan terus menerus, membandingkan posisi yang diperintahkan (dihitung dari jalur yang diprogram) dengan posisi aktual (berasal dari umpan balik encoder).

Setiap perbedaan — kesalahan berikut — mendorong perintah kecepatan ke penguat servo untuk memperbaiki posisi.

Tanpa modul antarmuka servo yang berfungsi, CNC tidak dapat menerima umpan balik posisi yang andal.

Hasilnya adalah alarm servo — CNC mendeteksi bahwa umpan balik hilang atau rusak dan menghentikan gerakan sumbu untuk mencegah kondisi lepas kendali.

Arsitektur Modul Seri 16/18/20/21

Dalam sistem CNC FANUC Seri 16, 18, 20, dan 21, papan CPU utama menampung beberapa posisi soket SMD untuk papan anak plug-in. Setiap modul menyediakan fungsionalitas spesifik: RAM (SRAM+DRAM), PMC, FROM (Flash ROM), kontrol spindel, modul servo, dan antarmuka servo.

Kombinasi modul menentukan kapasitas memori sistem, jumlah sumbu, tipe spindel, dan kemampuan I/O.

A20B-2901-0700 menempati posisi antarmuka servo dalam sistem ini.

Modul ini bekerja bersama dengan modul servo (yang menangani komputasi kontrol sumbu berbasis DSP) untuk menyediakan rantai kontrol servo lengkap dari posisi yang diperintahkan hingga keluaran perintah kecepatan dan kembali dari umpan balik encoder.

Arsitektur ini berarti bahwa modul antarmuka servo adalah komponen fungsional yang penting — ini bukan pilihan, tetapi elemen yang diperlukan dari jalur kontrol servo.

Kegagalan A20B-2901-0700 memengaruhi operasi servo di semua sumbu yang terhubung melaluinya.

Panduan Penggantian dan Perawatan

A20B-2901-0700 adalah modul plug-in SMD — modul ini dilepas dengan mengangkatnya dari soketnya dan diganti dengan menekan modul baru dengan kuat ke dalam soket.

Perhatian ESD sangat penting selama proses ini: sirkuit CMOS dalam modul sensitif terhadap pelepasan muatan elektrostatik, dan penanganan yang salah selama penggantian modul dapat merusak modul baru dan lama.

Pemasangan modul tidak memerlukan perubahan parameter, karena modul antarmuka servo itu sendiri tidak menyimpan data spesifik mesin — parameter servo berada di SRAM pada modul RAM.

Setelah memasang pengganti A20B-2901-0700, sistem harus dinyalakan dan sumbu servo di-home untuk memverifikasi pemrosesan umpan balik yang benar sebelum mengembalikan mesin ke produksi.

FAQ

Q1: CNC menampilkan alarm servo pada semua sumbu secara bersamaan setelah peristiwa daya. Penguat servo menampilkan status siapnya tetapi gerakan sumbu tidak mungkin. Mungkinkah A20B-2901-0700 menjadi penyebabnya?

Alarm servo simultan di semua sumbu, dengan penguat servo dipastikan siap, menunjukkan kesalahan pada jalur umpan balik servo umum — A20B-2901-0700 adalah elemen umum untuk pemrosesan umpan balik encoder.

Periksa dudukan modul di soketnya terlebih dahulu — peristiwa ESD dapat menyebabkan masalah kontak intermiten. Jika pemasangan ulang tidak menghilangkan alarm, modul mungkin telah gagal dan memerlukan penggantian.

Q2: Posisi modul antarmuka servo menampilkan "N/A" di layar konfigurasi sistem FANUC. Apakah modul A20B-2901-0700 hilang atau gagal?

Tampilan "N/A" di layar konfigurasi untuk posisi antarmuka servo dapat menunjukkan modul yang tidak terpasang, modul dengan masalah kontak pada soket SMD, atau modul yang gagal yang tidak dapat dibaca oleh sistem.

Matikan sistem dan periksa bahwa A20B-2901-0700 terpasang dengan benar di soket yang ditentukan.

Cari pin soket yang bengkok atau rusak dan periksa kontak tepi modul dari oksidasi atau kontaminasi.

Q3: Satu sumbu tertentu menampilkan alarm servo sementara semua sumbu lain beroperasi secara normal. Penguat servo untuk sumbu tersebut telah dikonfirmasi berfungsi. Apakah modul antarmuka servo atau modul servo lebih mungkin rusak?

Kesalahan satu sumbu dengan penguat yang dipastikan baik lebih kuat menunjuk ke modul servo (yang menangani pemrosesan DSP per sumbu) daripada modul antarmuka servo (yang umum untuk semua sumbu).

Jika modul servo tidak dapat diganti terlebih dahulu, coba tetapkan ulang sumbu yang terpengaruh ke saluran sumbu yang berbeda dalam parameter CNC — jika kesalahan berpindah dengan perubahan parameter, itu adalah kesalahan sisi kontrol; jika tetap pada sumbu fisik, itu adalah kesalahan sisi penguat, kabel, atau motor.

Q4: Saat mengganti A20B-2901-0700, apakah ada risiko memperkenalkan ketidakcocokan perangkat lunak jika modul pengganti berasal dari lot produksi yang berbeda?

A20B-2901-0700 adalah modul antarmuka perangkat keras tanpa firmware — modul ini tidak berisi logika terprogram yang perlu cocok dengan versi perangkat lunak CNC tertentu. Modul pengganti dari lot produksi yang berbeda dapat dipertukarkan secara fungsional.

Peran modul adalah antarmuka sinyal perangkat keras murni, dan kompatibilitas ditentukan oleh spesifikasi antarmuka fisik, bukan oleh hubungan versi perangkat lunak apa pun.

Q5: A20B-2901-0700 terdaftar sebagai antarmuka servo untuk Seri 16/18/20/21. Apakah ini termasuk varian FANUC Seri 16-A, 16-B, dan 16-C, atau spesifik untuk satu sub-versi?

Kompatibilitas modul A20B-2901-0700 di berbagai sub-varian Seri 16/18/20/21 bergantung pada tipe papan CPU utama tertentu dan konfigurasi soket SMD untuk posisi antarmuka servo di papan tersebut. Tidak semua varian Seri 16 menggunakan arsitektur soket SMD yang sama.

Verifikasi terhadap manual perangkat keras untuk tipe kontrol spesifik (misalnya, 16-B, 16-C, 18-C) untuk mengonfirmasi bahwa A20B-2901-0700 adalah modul yang tepat untuk posisi antarmuka servo dalam konfigurasi kontrol spesifik tersebut sebelum memesan.
