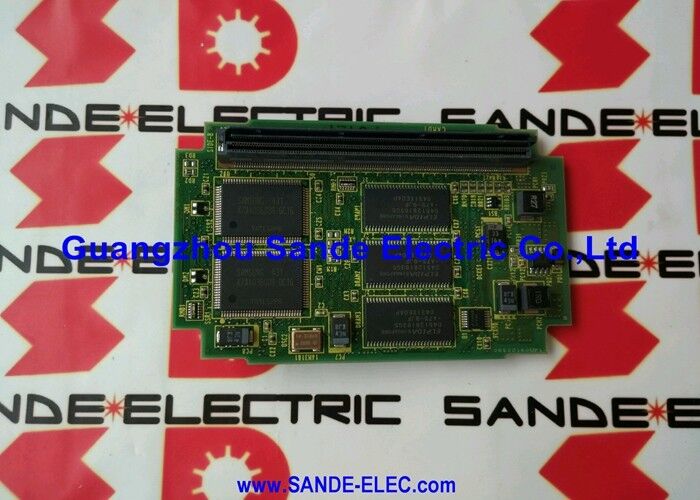

FANUC A20B-2901-0716 Robot RAM Modul 128KB SRAM + 3,5MB DRAM, Seri 16/18/20/21 CNC

Nomor Bagian:A20B-2901-0716

Produsen:FANUC Corporation (Jepang)

Seri produk:A20B-2901

Jenis produk:RAM Memory Module (SMD plug-in daughter board)

Gambaran umum

A20B-2901-0716 adalah modul RAM FANUC yang menggabungkan 128KB SRAM bertenaga baterai dengan 3,5MB DRAM, yang dirancang sebagai papan putri SMD plug-in untuk sistem kontrol CNC FANUC Seri 16, 18, 20 dan 21.

Modul ini dipasang langsung ke papan CPU utama kontrol CNC, memperluas memori kerja sistem untuk penyimpanan program bagian, retensi parameter, logika tangga PMC,dan pemrosesan data runtime.

Seri A20B-2901 mewakili salah satu keluarga modul terpenting FANUC kartu memori plug-in yang menentukan berapa banyak penyimpanan program bagian, memori PMC, dan data kerja yang dapat ditangani CNC.

Kombinasi yang berbeda dari kapasitas SRAM dan DRAM melayani persyaratan aplikasi yang berbeda: SRAM yang lebih besar menyediakan penyimpanan yang lebih tidak fluktuatif untuk program dan parameter;DRAM yang lebih besar memberikan lebih banyak memori kerja untuk pemrosesan sistem dan data sementara selama eksekusi.

A20B-2901-0716 terletak pada spesifikasi 128KB SRAM / 3.5MB DRAM dalam kisaran A20B-2901 memberikan kapasitas DRAM maksimum yang tersedia dalam kurung SRAM 128KB dari keluarga modul ini.

Hal ini membuatnya sangat cocok untuk aplikasi di mana throughput data pemrosesan kecepatan tinggi lebih penting daripada memperluas penyimpanan program yang didukung baterai.

Spesifikasi Utama

SRAM vs DRAM ️ Memahami Dua Tipe Memori

Dalam sistem CNC FANUC, SRAM dan DRAM memainkan peran yang berbeda dan saling melengkapi.

SRAM (Static Random Access Memory) di FANUC CNC didukung baterai. Ketika mesin mati, baterai lithium cadangan di papan kontrol mempertahankan tegangan ke chip SRAM,menjaga isinya utuh.

Di sinilah CNC menyimpan semua yang harus diingat antara siklus daya: program bagian, pergeseran koordinat kerja, pergeseran alat, parameter, dan data PMC (Programmable Machine Controller).

Hilangnya isi SRAM melalui baterai mati, peristiwa ESD yang membunuh chip SRAM, atau kegagalan modul berarti kehilangan semua program yang disimpan dan data pengaturan mesin.

DRAM (Dynamic Random Access Memory) membutuhkan pembaruan daya konstan untuk mempertahankan datanya.

CNC menggunakan DRAM sebagai memori kerja selama operasi ∙ ruang goresan untuk melakukan perhitungan, menjalankan mesin interpolasi,Logika tangga pengolahan PMC, dan sementara menyimpan data selama eksekusi program.

Lebih banyak DRAM memungkinkan sistem untuk menangani operasi yang lebih kompleks dan program yang lebih besar dalam eksekusi.

Ini diperbarui dari FROM (Flash ROM) atau SRAM pada saat startup.

Modul dalam Konteks Sistem

A20B-2901-0716 terhubung ke soket SMD yang ditunjuk pada papan CPU utama FANUC CNC.

Dalam sistem Seri 16/18/20/21, modul RAM adalah salah satu dari beberapa papan anak plug-in yang menyesuaikan kemampuan papan utama di samping modul FROM (untuk penyimpanan perangkat lunak sistem),Modul PMC, modul sistem (pilihan jenis spindle), dan modul servo.

Modul RAM khusus yang dipilih untuk mesin adalah bagian dari spesifikasi kontrol asli pembuat mesin.

Mesin yang dikonfigurasi untuk penyimpanan multi-program yang kompleks atau tangga PMC yang luas mungkin telah dibangun dengan varian SRAM 256KB (A20B-2901-0711).

Mesin yang membutuhkan throughput DRAM maksimum dengan penyimpanan program sedang menggunakan A20B-2901-0716.

Backup Baterai Item pemeliharaan kritis

SRAM 128KB di A20B-2901-0716 sepenuhnya bergantung pada baterai lithium cadangan untuk mempertahankan isinya ketika mesin dimatikan.

Baterai terletak di papan CPU utama, bukan pada modul RAM itu sendiri.Ketika tegangan baterai turun di bawah ambang biasanya setelah 3 5 tahun layanan tergantung pada kondisi CNC menampilkan alarm baterai rendah.

Pada titik ini isi SRAM mungkin masih utuh, tetapi penggantian harus segera terjadi.

Jika baterai gagal sepenuhnya dan isi SRAM hilang, semua program bagian, parameter, offset, dan data PMC harus dimuat ulang.Ini bisa berarti hari-hari untuk mengerahkan kembali.

Program penggantian baterai yang teratur, dikombinasikan dengan cadangan parameter rutin ke drive USB atau transfer file over-network, mencegah mode kegagalan ini sepenuhnya.

FAQ

T1: CNC menunjukkan alarm modul RAM dan tidak akan boot. Apakah A20B-2901-0716 yang salah?

Sebelum menyimpulkan modul telah gagal, periksa apakah baterai cadangan dalam keadaan alarm juga.

Baterai mati dapat menyebabkan korupsi isi SRAM yang dideteksi sistem sebagai kesalahan RAM.

Ganti baterai dan periksa apakah alarm hilang setelah mengisi ulang parameter.

Jika alarm terus berlanjut dengan baterai yang dikonfirmasi baik dan tidak ada kerusakan data SRAM, modul A20B-2901-0716 itu sendiri memerlukan penggantian.

T2: Bisakah A20B-2901-0716 (128KB SRAM / 3.5MB DRAM) diganti dengan A20B-2901-0711 (256KB SRAM / 3.5MB DRAM) untuk meningkatkan penyimpanan program?

Hanya jika konfigurasi perangkat keras dan perangkat lunak kontrol mendukung modul SRAM yang lebih besar.Kontrol seri 16/18/20/21 telah mendefinisikan tabel kompatibilitas untuk modul RAM. Tidak semua kombinasi modul berlaku untuk semua edisi kontrol dan konfigurasi pilihan..

Memverifikasi kompatibilitas dalam manual perangkat keras untuk jenis kontrol tertentu sebelum menginstal modul yang berbeda.

Menginstal modul yang tidak kompatibel dapat menyebabkan kegagalan boot atau kesalahan pemetaan memori.

T3: Ketika mengganti A20B-2901-0716, apakah semua program dan parameter harus dimasukkan kembali?

Semua program, parameter, offset alat, offset kerja, dan data PMC harus dimuat ulang.Inilah sebabnya mengapa menjaga cadangan saat ini sangat penting sebelum setiap penggantian modul memori.

Sebagian besar FANUC Series 16/18/20/21 mengontrol dukungan program dan parameter output ke drive USB atau melalui antarmuka Ethernet / RS232 menggunakan ini untuk membuat cadangan sebelum modul diganti.

Q4: CNC menampilkan kesalahan memori pada satu area data PMC tetapi tidak lainnya.

Kegagalan parsial di mana satu wilayah spesifik SRAM menunjukkan kesalahan sementara yang lain tetap utuh dapat terjadi pada modul SRAM yang tua.Chip SRAM individu dalam modul dapat gagal sementara yang lain tetap beroperasi.

Jika kesalahan secara konsisten terkait dengan area data yang sama dan terus berlanjut setelah pengisian ulang parameter, kegagalan tingkat chip SRAM mungkin terjadi.

Modul harus diganti dan seluruh sistem dimuat kembali dari cadangan.

T5: Bagaimana saya mengidentifikasi modul RAM yang saat ini dipasang di CNC untuk mengkonfirmasi saya membutuhkan A20B-2901-0716?

Label modul yang dipasang dapat dibaca dengan kontrol dimatikan dan papan CPU utama diakses.

Nomor bagian A20B-2901 dicetak pada label modul.tampilan konfigurasi sistem FANUC biasanya dapat diakses dari layar pemeliharaan sistem menunjukkan konfigurasi modul memori yang terinstal.

Jika tidak ada yang dapat diakses, dokumentasi konstruksi asli mesin (manual pemeliharaan pembuat mesin atau daftar suku cadang) menentukan jenis modul asli.
