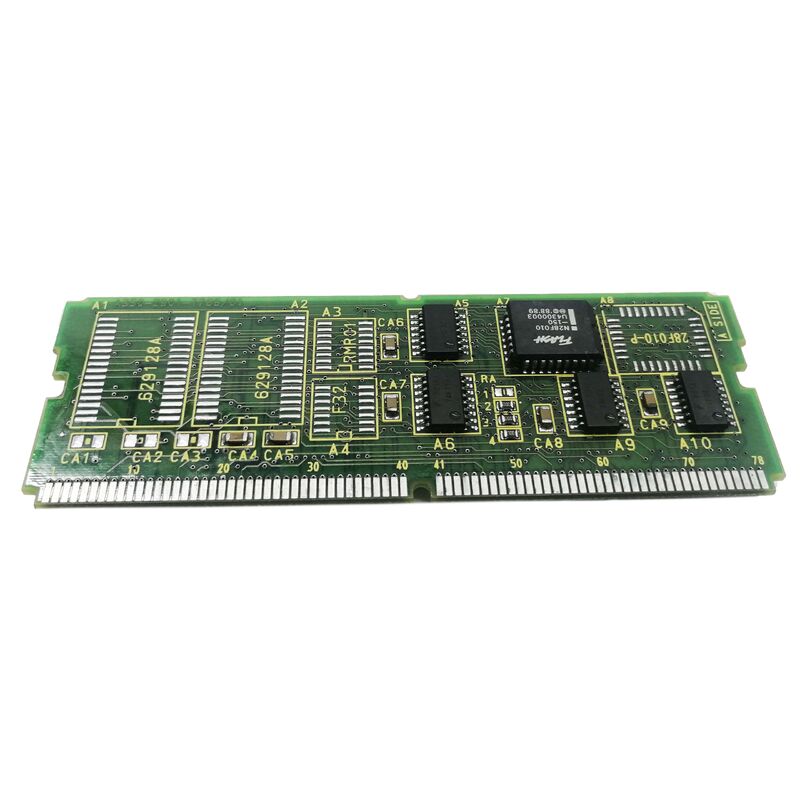

FANUC MEMORY MODULE A20B-2901-0765 A20B29010765 A2OB-29O1-O765

A20B-2901-0765 FANUC Seri 21 Memori dan Spindle Modul 0K SRAM / FROM / Serial Spindle Interface / FS-21 Plug-In

Modul Memori dan Spindle dalam Arsitektur Seri 21

Dalam arsitektur perangkat keras CNC Seri 20/21 FANUC, unit CPU utama menampung seperangkat modul plug-in yang mendefinisikan kemampuan khusus sistem.Modul ini slot ke posisi yang ditentukan pada papan CPU, masing-masing menambahkan kombinasi tertentu dari sumber daya memori dan fungsi antarmuka.

A20B-2901-0765 adalahMemori dan Spindle ModuleMenggabungkan dua fungsi dalam satu plug-in

Dari (Flash ROM):Bagian Flash ROM menyimpan perangkat lunak sistem CNC - firmware operasi yang mendefinisikan kemampuan G-code CNC, fungsi tampilan, koordinasi servo, dan semua fitur CNC.FROM mempertahankan isinya tanpa daya (tidak volatil), sehingga perangkat lunak CNC tetap utuh ketika mesin dimatikan.

Serial Spindle Interface:Bagian spindle serial menyediakan antarmuka komunikasi digital antara CPU utama CNC dan drive spindle mesin.dan sinyal status antara CNC dan amplifier spindle melalui link serial khusus.

Spesifikasi Utama

0K SRAM

Penunjukan "0K SRAM" berarti modul ini tidak termasuk SRAM yang didukung baterai. Dalam CNC Seri 20/21, SRAM digunakan untuk penyimpanan parameter CNC dan retensi program.Sistem yang menggunakan A20B-2901-0765 sumber SRAM mereka dari modul RAM terpisah seperti modul RAM kelas A20B-2901-0711 daripada menggabungkannya dalam plug-in ini.

A20B-2901-0765 dibandingkan dalam keluarga modulnya:

0765 adalah varian seri spindle ¢ dengan SRAM nol, yang cocok dengan konfigurasi Seri 21 yang sumber SRAM di tempat lain dan menggunakan drive spindle serial.

Skenario Aplikasi

Seri 21 CNC pengganti:Sistem CNC FANUC FS-21 membutuhkan memori pengganti dan modul spindle.A20B-2901-0765 (varian spindle seri) adalah pengganti yang benar bukan versi analog (0764).

Kesalahan antarmuka spindle serial:CNC Seri 21 mengembangkan alarm komunikasi spindle dengan drive spindle dan motor yang dikonfirmasi utuh.Penggantian memulihkan komunikasi spindle serial.

FAQ

T1: Apakah A20B-2901-0765 membutuhkan modul RAM terpisah dalam sistem Seri 21?

Karena A20B-2901-0765 memiliki 0K SRAM,Parameter CNC dan program yang tersimpan disimpan dalam modul RAM terpisah (seperti modul kelas A20B-2901-0711) yang dipasang di slot yang berbeda pada seri 21 CPU utamaMemori dan modul spindle dan modul RAM bekerja bersama-sama tidak sendiri menyediakan sumber daya memori lengkap yang dibutuhkan CNC.

T2: Bisakah A20B-2901-0765 menggantikan A20B-2901-0764 (varian spindle analog) dalam sistem yang sama?

Hanya jika drive spindle mesin diubah secara bersamaan ke tipe antarmuka serial. The analogue and serial spindle interfaces are fundamentally different — fitting a serial spindle module (0765) when the spindle amplifier expects an analogue voltage command will result in no spindle controlVarian spindle (seri atau analog) harus sesuai dengan drive spindle yang dipasang.

T3: Apakah FROM pada A20B-2901-0765 berisi perangkat lunak CNC, atau apakah ini perlu diprogram setelah instalasi?

Dalam operasi normal, FROM pada modul ini datang pra-diprogram dengan perangkat lunak sistem CNC dari instalasi asli.Modul pengganti yang berasal dari generasi CNC yang sama akan berisi perangkat lunak yang kompatibel. Sebuah FROM kosong atau tidak kompatibel membutuhkan software CNC yang dimuat ulang dari disk instalasi FANUC asli atau file cadangan biasanya membutuhkan akses dukungan teknis FANUC.

T4: Apa tindakan pencegahan ESD yang berlaku untuk A20B-2901-0765?

Berurusan dengan tali pergelangan tangan anti-statis yang tertanam. Simpan dalam kemasan anti-statis asli atau setara. Konstruksi SMD dari modul ini membuat IC-nya sensitif terhadap pelepasan elektrostatik.Hindari kontak dengan permukaan komponen. Power off CNC sepenuhnya sebelum mengakses unit CPU untuk menghapus atau menginstal modul.
