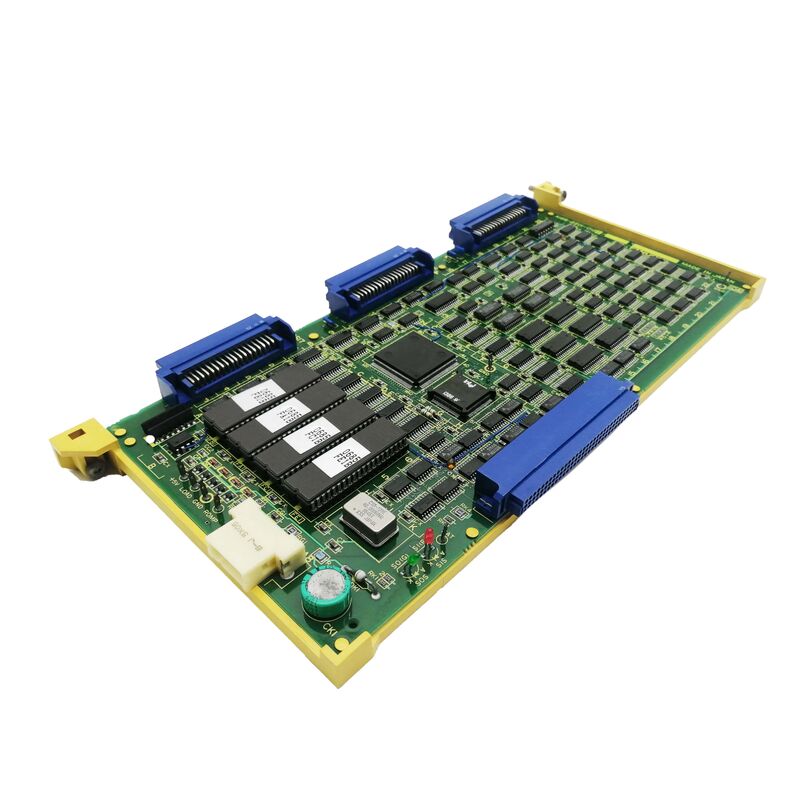

A16B-1211-0900 Papan PCB Fanuc A16B12110900 AI6B-I2II-O9OO

A16B-1211-0900 ∙ FANUC PMC-M MDI/CRT Adapter Board A2 ∙ Seri 00C CNC / 1 dari 2 Board Assembly A02B-0086-C052

PMC-M CRT/MDI Adapter ¢ Menghubungkan Antarmuka Operator

A16B-1211-0900 adalah papan adaptor yang menghubungkan perangkat keras antarmuka operator CNC Seri 00C ′′ layar CRT dan keyboard MDI ′′ ke PMC-M (Programmable Machine Controller,Model M) Sistem elektronikDalam arsitektur CNC Seri 00C FANUC, PMC-M berfungsi sebagai pengontrol urutan mesin.

Tampilan CRT:Monitor CRT yang menampilkan tampilan program CNC, layar parameter, pesan alarm, dan informasi diagnostik.Papan adaptor menerjemahkan data tampilan PMC-M ke dalam sinyal video yang mendorong CRT.

MDI keyboard:Manual Data Input keyboard yang digunakan untuk entri program operator, editing parameter, dan perintah mode manual.dan mengomunikasikan mereka ke PMC-M untuk diprosesTanpa A16B-1211-0900, baik layar CRT maupun keyboard MDI tidak dapat berfungsi ¢ operator kehilangan semua umpan balik visual dan kemampuan input manual.

Informasi Produk Utama

Seri 00C Platform CNC

"# 00C" dalam deskripsi mengidentifikasi FANUC Series 00C sebagai platform CNC yang kompatibel.kontrol CNC terintegrasi 00C penunjukan mengidentifikasi generasi tertentu dalam seri 00. Antarmuka operator seri 00C, menggunakan papan adaptor A16B-1211-0900 untuk koneksi CRT/MDI,adalah khas dari arsitektur perangkat keras CNC dari era ini ?? papan adaptor diskrit menjembatani elektronik kontrol digital CNC dengan perangkat keras antarmuka analog dan keyboard operator.

Skenario Aplikasi

Kerusakan layar CNC seri 00C:Sebuah FANUC Series 00C CNC CRT display tidak menunjukkan gambar atau tampilan rusak sementara CNC terus beroperasi.Penggantian mengembalikan fungsi tampilan CRT.

MDI keyboard tidak responsif:Sebuah serial 00C CNC MDI keyboard berhenti merespons penekan tombol tidak terdaftar. A16B-1211-0900 keyboard scan circuit adalah kesalahan yang diidentifikasi. Penggantian mengembalikan input MDI.

FAQ

Q1: Apa papan pendamping (papan 2) untuk perakitan A02B-0086-C052?

Majelis A02B-0086-C052 berisi A16B-1211-0900 sebagai papan 1. papan kedua dalam perakitan diidentifikasi dari dokumentasi perakitan lengkap atau daftar perangkat keras unit tertentu.Saat mendiagnosis kesalahan, uji kedua papan secara independen jika memungkinkan untuk mengkonfirmasi papan mana yang gagal sebelum memesan.

T2: Apa sebutan "A2" dalam "PMC-M MDI/CRT ADAPTER A2"?

"A2" mengidentifikasi jenis perangkat keras dan versi adaptor dalam keluarga adaptor antarmuka operator PMC-M. Tipe A adalah konfigurasi adaptor standar;versi 2 (A2) menunjukkan revisi perangkat keras tertentu atau tingkat kemampuan dalam tipe iniHal ini membedakannya dari tipe A versi 1 atau varian tipe B yang mungkin ada untuk konfigurasi PMC-M yang berbeda.

T3: Apakah A16B-1211-0900 khusus untuk Seri 00C, atau apakah melayani generasi FANUC CNC lainnya?

"#00C" dalam deskripsi secara eksplisit mengidentifikasi kompatibilitas Seri 00C. Seri 00C menggunakan arsitektur pengontrol PMC-M.Apakah papan adaptor ini melayani sistem CNC lain yang dilengkapi PMC-M tergantung pada kompatibilitas perakitan A02B-0086-C052 di berbagai model CNC. Konfirmasi dari dokumentasi perangkat keras FANUC yang berlaku.

T4: Apakah mengganti A16B-1211-0900 mempengaruhi data CNC?

Tidak. Parameter dan program CNC berada di modul memori utama CNC. Papan adaptor CRT / MDI tidak menyimpan data CNC yang tersimpan.Mengganti A16B-1211-0900 tidak mempengaruhi data pemesinan yang disimpan.
