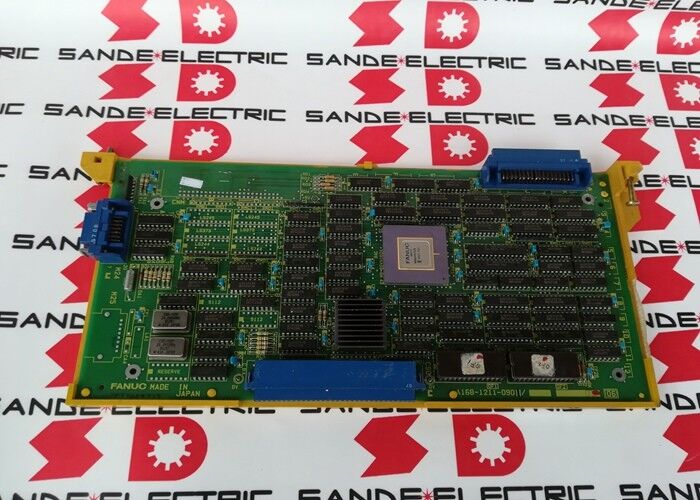

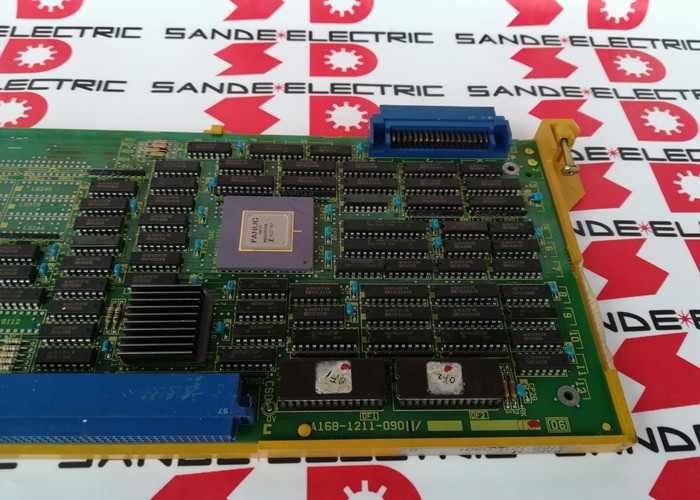

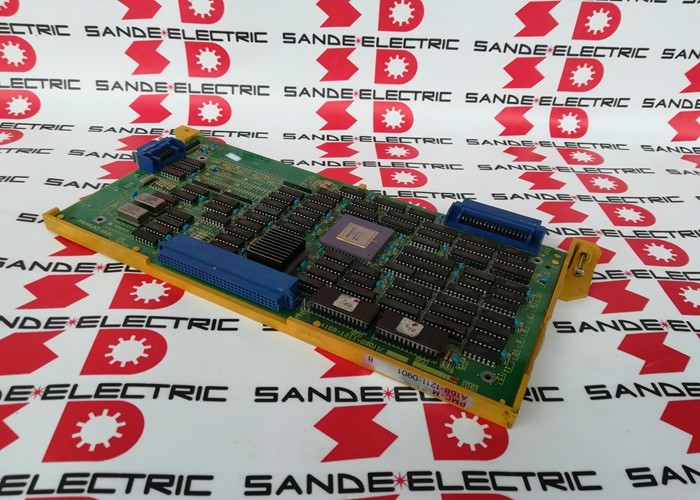

A16B-1211-0901 Papan PCB Fanuc A16B12110901 AI6B-I2II-O9OI

A16B-1211-0901 ∙ FANUC PMC-M ROM Board ∙ Seri 0-B / 0-C / 0-D / 0-F / Extended PLC Ladder EPROM / Half atau Full Width

PMC-M vs PMC-L Mengapa Dewan Ini Penting

DNC Electronics menjelaskan perbedaan utama:"Papan ini adalah PLC diperpanjang tangga (pengontrol mesin yang dapat diprogram) yang dimuat ke papan berisi lebih banyak EPROM dari yang lebih murah PMC-L pada kartu memori dapat menawarkan. "

Dalam arsitektur CNC Seri 0-C FANUC, program tangga PMC (Programmable Machine Controller) datang dalam dua tingkat:

PMC-L (Lampu PMC):Program tangga kompak yang disimpan pada kartu memori CNC standar.

PMC-M (PMC Medium):Sebuah program extended ladder yang tersimpan di papan ROM khusus A16B-1211-0901 ‡ secara fisik lebih banyak kapasitas EPROM daripada pendekatan kartu memori."Layanan ini biasanya dipasang pada lebih rumit 0-C, 0-D, 0-F instalasi mesin alat, yang memungkinkan fungsi tangga PLC 0-C PMC-M ROM di luar standar PMC-L".

Implikasinya sederhana: A16B-1211-0901 melayani mesin yang lebih kompleks yang memiliki panel operator yang lebih besar, lebih banyak titik I / O mesin, lebih banyak urutan perubahan alat,lebih banyak fungsi mesin bantu jika jumlah langkah PMC-L tidak cukup.

Spesifikasi Utama

PMC-M ROM dan RAM Sistem PMC-M Lengkap

Fanuc-controller.com mengkonfirmasi untuk berdekatan A16B-1211-0910 (PMC-M RAM board): "Memberikan memori RAM diperluas untuk eksekusi logika tangga PMC, kontrol urutan mesin,dan fungsi komunikasi MMC. modul plug-in dipasang pada unit kontrol utama, sering dipasangkan dengan papan ROM A16B-1211-0901 atau serupa. "

Dalam arsitektur PMC-M:

• A16B-1211-0901 (papan ROM):Menyimpan program tangga PMC dalam EPROM non-volatile. Logika tangga disimpan di sini secara permanen ia bertahan siklus daya tanpa cadangan baterai.
• A16B-1211-0910 (RAM board):Memberikan memori kerja di mana program tangga yang disimpan di ROM mengeksekusi ruang RAM untuk data variabel, timer, counter, dan hasil perantara selama eksekusi PMC.

Skenario Aplikasi

Kegagalan papan PMC-M ROM:Sebuah pusat pengolahan seri 0-C mengembangkan alarm PMC ∙ logika urutan gagal, fungsi mesin menjadi tidak responsif.Penggantian (dengan konten program tangga yang benar) mengembalikan fungsi PMC.

Seri 0-C peningkatan mesin alat dari PMC-L:Seri 0-C CNC yang menjalankan PMC-L membutuhkan kapasitas program tangga yang lebih besar setelah modifikasi mesin menambahkan urutan baru.Papan ROM A16B-1211-0901 PMC-M dipasang untuk menyediakan kapasitas EPROM yang diperluas untuk program yang lebih besar.

FAQ

T1: Apa peran papan PMC-M ROM ketika isi EPROM kosong?

A16B-1211-0901 adalah papan perangkat keras yang chip EPROMnya menyimpan program tangga PMC yang sebenarnya untuk alat mesin tertentu.Sebuah papan pengganti dengan EPROM kosong tidak dapat menjalankan logika urutan sampai program tangga yang benar dimuatPembuat mesin alat atau insinyur layanan FANUC memiliki isi program asli ¢ konfirmasi ini sebelum memesan papan pengganti tanpa isi program yang sudah dimuat sebelumnya.

T2: Apakah A16B-1211-0901 kompatibel dengan format sasis CNC setengah lebar dan lebar penuh?

CNC Electronics mengkonfirmasi: "Bisa disambungkan ke 16 atau 32 bit 0-C master setengah atau format lebar penuh". Papan secara fisik mendukung kedua konfigurasi sasis.Konfirmasi format sasis tertentu dari dokumentasi panel mesin alat.

T3: Bagaimana A16B-1211-0901 berbeda dari papan RAM PMC-M (A16B-1211-0910)?

A16B-1211-0901 adalah papan ROM non-volatile EPROM berbasis penyimpanan untuk kode program tangga PMC. A16B-1211-0910 adalah papan RAM volatile working memory untuk pelaksanaan PMC.Keduanya diperlukan untuk sistem PMC-M yang lengkap. Papan ROM menyimpan program secara permanen; papan RAM menyediakan ruang kerja eksekusi.

T4: Apakah mengganti A16B-1211-0901 mempengaruhi parameter sumbu CNC?

No. Parameter sumbu CNC (servo gain, batas feedrate, offset koordinat) berada di SRAM utama CNC terpisah dari papan PMC ROM.Mengganti A16B-1211-0901 tidak mempengaruhi parameter sumbu yang disimpanHanya program tangga PMC yang terpengaruh yang harus ada di EPROM papan pengganti.

T5: Pilihan layanan apa yang tersedia untuk A16B-1211-0901?

Beberapa pemasok melayani papan ini: MRO Electric (pertukaran dan perbaikan), CNC Electronics (pertukaran, surplus, dan perbaikan), 4D Controls (layanan perbaikan).Papan ini memiliki dukungan purna jual yang komprehensif di tiga benua..
