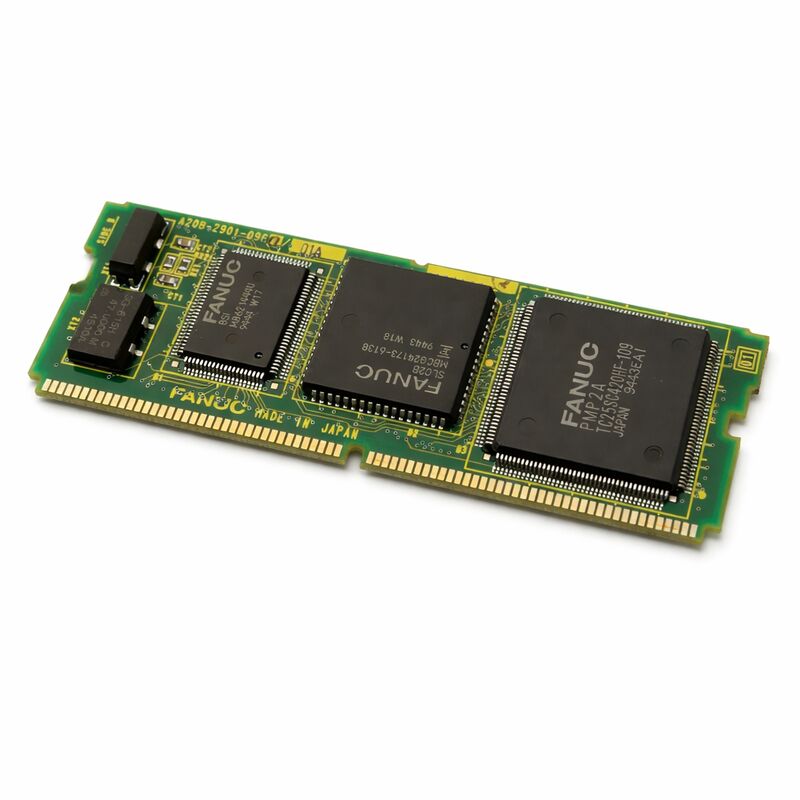

1pcs USED GE FANUC A20B-2901-0960 Papan diuji A2OB-29O1-O96O A20B29010960

FANUC A20B-2901-0960 ∙ PMC-RB3 / RC3 Modul dengan I / O Link ∙ Digunakan / FANUC Series 16 / 18

PMC dan I/O Link Apa yang dikontrol modul ini

A20B-2901-0960 adalah modul PMC-RB3/RC3 dengan I/O Link untuk pengontrol FANUC Seri 16 dan 18.menjalankan program tangga PMC yang merangkai operasi otomatis alat mesin, dan mengelola bus komunikasi I / O Link yang membawa semua sinyal digital antara CNC dan perangkat I / O terdistribusi di seluruh mesin.

Dalam hierarki CNC FANUC, PMC (Programmable Machine Controller) adalah PLC terintegrasi yang berjalan di dalam perangkat keras CNC.penguncian keamanan, tanggapan panel operator, dan setiap urutan otomatisasi mesin lainnya yang berjalan di samping gerakan sumbu CNC. program tangga disimpan secara terpisah di modul FROM;papan ini menyediakan mesin eksekusi dan I / O Link bus master yang menghubungkan CNC ke I / O mesin.

Sisi I / O Link adalah apa yang membuat modul ini berbeda dari papan PMC yang lebih sederhana tanpa I / O Link. Setiap sinyal panel operator, setiap titik I / O lapangan yang terhubung melalui unit ekspansi I / O Link,perjalanan melalui bus iniKetika antarmuka I/O Link A20B-2901-0960 gagal, semua I/O yang terhubung hilang secara bersamaan. Mesin tidak dapat merespons input operator, dan semua output indikator panel menjadi gelap.Itu total pola kehilangan I / O, disertai dengan alarm I / O Link pada layar CNC, adalah tanda kesalahan yang menunjukkan secara khusus pada modul ini daripada masalah kabel atau perangkat lapangan.

Spesifikasi Utama

RB3 vs RC3 PMC Versi Kompatibilitas

PMC-RB3 dan PMC-RC3 adalah versi eksekusi tangga yang berbeda dalam keluarga FANUC PMC-RB/RC. Penunjukan RB3/RC3 pada modul ini mendefinisikan spesifikasi bahasa tangga jumlah langkah maksimum, kecepatan pelaksanaan, dan alamat I/O yang program PMC yang ditulis untuk mesin ini tergantung pada.modul dengan versi PMC yang berbeda mungkin tidak menjalankan program tangga yang ada dengan benar bahkan jika secara fisik identik.

Sebelum memesan, konfirmasi label modul yang dipasang menunjukkan A20B-2901-0960 dan verifikasi dokumentasi mesin mengidentifikasi apakah menggunakan PMC-RB3 atau PMC-RC3 di posisi ini.

FAQ

Q1: Apa gejala utama dari kegagalan A20B-2901-0960?

Tiga pola yang dapat dikenali: (1) Kehilangan panel operator lengkap tidak ada tombol yang merespons, tidak ada indikator panel yang menyala disertai dengan alarm I/O Link pada CNC.Ini adalah total I / O kegagalan Link dan menunjukkan langsung ke modul ini. (2) Perilaku I/O yang tidak menentu di beberapa saluran secara bersamaan daripada satu saluran, menunjukkan bahwa bus master rusak.(3) Alarm tangga PMC yang menunjukkan kesalahan pelaksanaan ketika sinyal I/O individual, kabel, dan perangkat lapangan dikonfirmasi baik.

T2: Apakah mengganti modul ini memerlukan pengisian ulang tangga PMC?

Tidak. Tangga PMC disimpan di modul FROM di papan kontrol utama, bukan di A20B-2901-0960. Setelah memasang pengganti dan menyala, CNC memuat tangga dari FROM seperti biasa.Memverifikasi komunikasi I / O Link dipulihkan pada layar diagnostik PMC sebelum mengembalikan mesin ke produksi.

T3: Bagaimana kesalahan modul PMC dibedakan dari kesalahan kabel lapangan atau kesalahan perangkat lapangan?

Kegagalan modul PMC mempengaruhi banyak titik I/O secara simultan, atau seluruh cabang I/O Link sekaligus.Jika beberapa fungsi I/O yang tidak terkait gagal secara bersamaan sementara sumbu utama CNC dan fungsi pelaksanaan program tetap normal, dan kabel individu dan perangkat lapangan diuji baik, modul PMC adalah kandidat kesalahan.

T4: Dapatkah A20B-2901-0960 digunakan pada sistem Seri 16 dan Seri 18?

Ya Konfirmasi mesin yang tepat dokumentasi menentukan nomor bagian ini pada posisi papan yang relevan sebelum memesan.

T5: Apa yang harus diverifikasi ketika menerima A20B-2901-0960 bekas?

Konfirmasi nomor bagian penuh A20B-2901-0960 dari label modul. Minta konfirmasi dari versi PMC ¢ RB3 atau RC3 ¢ untuk memastikan sesuai dengan spesifikasi program tangga mesin.Untuk unit yang digunakan, tanyakan apakah itu diuji pada hidup Seri 16 atau sistem 18 dengan komunikasi I / O Link diverifikasi, tidak hanya dihidupkan.Periksa kontak konektor papan untuk korosi atau kerusakan mekanis sebelum dipasang.
