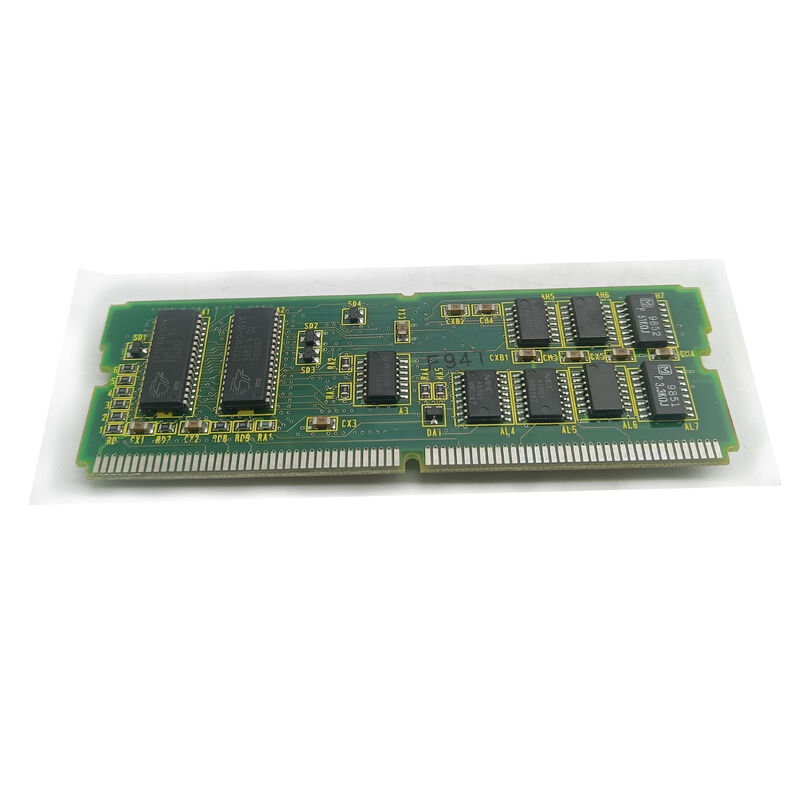

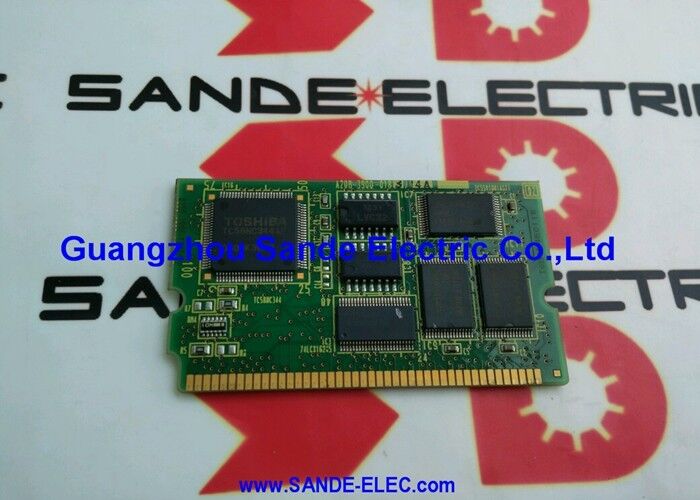

A20B-2902-0020 | Modul DRAM FANUC 4MB — Ekspansi Memori RAM Dinamis / Memori Kerja CNC / Papan SMD Seri A20B-2902

DRAM dalam Sistem CNC — Apa Fungsi Sebenarnya

Tiga jenis memori dalam FANUC CNC memiliki tujuan yang berbeda, dan memahami perbedaannya menjelaskan mengapa modul DRAM 4MB penting:

DARI (Flash ROM — tidak mudah menguap):Menyimpan perangkat lunak sistem CNC dan data jangka panjang. Non-volatile — mempertahankan konten tanpa daya. Relatif lambat untuk akses real-time.

SRAM (RAM yang didukung baterai):Menyimpan parameter CNC dan program komponen. Didukung baterai untuk menyimpan konten saat dimatikan. Kapasitas terbatas; terutama untuk penyimpanan data persisten.

DRAM (A20B-2902-0020):Memori kerja — ruang kerja sementara berkecepatan tinggi CPU. Setiap instruksi yang dieksekusi, setiap variabel yang dihitung, setiap blok kode G di buffer lihat ke depan, setiap frame tumpukan subrutin, dan setiap variabel status sistem menempati DRAM selama operasi. DRAM cepat (sesuai dengan jam CPU), mudah menguap (kehilangan konten saat daya dimatikan), dan harus cukup besar untuk menampung rangkaian kerja penuh dari program yang sedang berjalan.

Saat CNC melakukan booting, ia menyalin perangkat lunak sistem dari FROM ke DRAM untuk eksekusi cepat. Segala sesuatu yang terjadi saat runtime melewati DRAM.

Spesifikasi Utama

4MB — Memori Kerja untuk Operasi CNC

Kapasitas DRAM 4MB A20B-2902-0020 menyediakan memori kerja untuk operasi aktif CNC:

Pandangan ke depan program:CNC membaca blok G-code terlebih dahulu sebelum titik eksekusi saat ini, menghitung blok gerak di masa depan untuk mempertahankan laju gerak makan yang mulus melalui jalur pahat yang berkontur. DRAM 4MB mendukung buffer pandangan ke depan yang berarti — semakin banyak DRAM yang tersedia, semakin banyak blok yang dapat dihitung sebelumnya, sehingga memungkinkan pembuatan kontur berkecepatan tinggi yang lebih mulus.

Tempat tinggal perangkat lunak sistem:Saat CNC melakukan booting, perangkat lunak pengoperasiannya dimuat dari FROM ke DRAM. Perangkat lunak yang dimuat menempati sebagian besar DRAM yang tersedia. Untuk generasi FANUC CNC yang menggunakan modul DRAM 4MB, kapasitas ini disesuaikan dengan jejak perangkat lunak pada masa itu.

Overhead multi-tugas:Eksekusi tangga PMC, rendering tampilan, manajemen komunikasi, dan komputasi servo CNC real-time semuanya berbagi ruang DRAM selama pengoperasian. 4MB adalah kapasitas yang disesuaikan dengan kebutuhan bersamaan untuk generasi CNC yang menggunakan A20B-2902-0020.

Skenario Aplikasi

Diagnosis kegagalan booting CNC:FANUC CNC gagal menyelesaikan startup. Kode alarm sistem menunjukkan kesalahan RAM. Modul DRAM A20B-2902-0020 diuji dan diidentifikasi rusak. Penggantian memungkinkan CNC menyelesaikan booting dan melanjutkan pengoperasian normal.

Investigasi alarm intermiten:Sebuah CNC mengembangkan pengaturan ulang acak yang tidak dapat dijelaskan pada sore hari pada hari-hari produksi yang panjang tetapi memulai ulang secara normal di pagi hari. Diduga ada kegagalan sel DRAM yang sensitif terhadap suhu. Mengganti A20B-2902-0020 menghilangkan kesalahan memori yang bergantung pada suhu.

Pertanyaan Umum

Q1: Apakah A20B-2902-0020 digunakan dengan sistem FANUC Seri 16, 18, atau 20/21?

A20B-2902-0020 adalah modul DRAM 4MB dalam seri A20B-2902. Modul DRAM 4MB serupa dalam seri ini (seperti A20B-2902-0531) dikonfirmasi untuk Seri 16, 18, dan 21. Kompatibilitas sistem CNC yang tepat dari varian A20B-2902-0020 tertentu dikonfirmasi dari dokumentasi perangkat keras sistem CNC yang berlaku. Identifikasi jenis sistem CNC host dan verifikasi dari daftar suku cadang.

Q2: Dapatkah A20B-2902-0020 diuji di luar CNC?

Modul DRAM memerlukan alamat, data, dan sinyal kontrol tertentu dari sistem host untuk dapat diakses — modul ini tidak dapat diuji dengan pengukuran kontinuitas atau resistansi sederhana. Pengujian dalam sirkuit (dipasang di CNC dengan CNC dihidupkan) adalah metode standar. Mengganti modul pengganti yang sudah dikenal baik dan mengamati apakah kegagalan booting CNC teratasi adalah pendekatan diagnostik yang paling praktis.

Q3: Apakah penggantian A20B-2902-0020 mempengaruhi parameter atau program CNC yang disimpan?

Tidak. DRAM bersifat mudah berubah — isinya akan hilang saat daya dimatikan. Parameter CNC disimpan dalam SRAM (modul terpisah yang didukung baterai); Program CNC disimpan dalam SRAM atau FROM. Mengganti modul DRAM tidak mempengaruhi konten penyimpanan non-volatil apa pun. Setelah memasang pengganti, CNC melakukan booting secara normal dan memuat ulang perangkat lunak sistem dari FROM ke modul baru.

Q4: Apa yang menyebabkan modul DRAM gagal dalam aplikasi CNC?

Penyebab umum: kelelahan siklus termal pada sambungan solder (pemanasan penyalaan berulang dan pendinginan pematian melemahkan sambungan solder selama penggunaan bertahun-tahun); kerusakan elektrostatik akibat penanganan yang tidak terlindungi selama perawatan sebelumnya; transien tegangan catu daya yang menekankan tegangan sambungan internal DRAM; dan penuaan komponen umum pada modul lama yang telah digunakan selama satu dekade atau lebih.

Q5: Apa perbedaan DRAM 4MB dengan SRAM di sistem memori CNC?

DRAM (A20B-2902-0020): memori kerja volatil yang cepat dan berkapasitas tinggi. Isinya hilang saat listrik dimatikan. Memerlukan siklus penyegaran yang konstan untuk menyimpan data saat dihidupkan. Kapasitas 4MB untuk lingkungan kerja.

SRAM: memori non-volatil yang lebih lambat, berkapasitas lebih rendah, dan didukung baterai. Mempertahankan konten saat dimatikan (melalui baterai litium). Menyimpan parameter dan program. Mengganti SRAM memerlukan pemulihan data dari cadangan; mengganti DRAM tidak.
