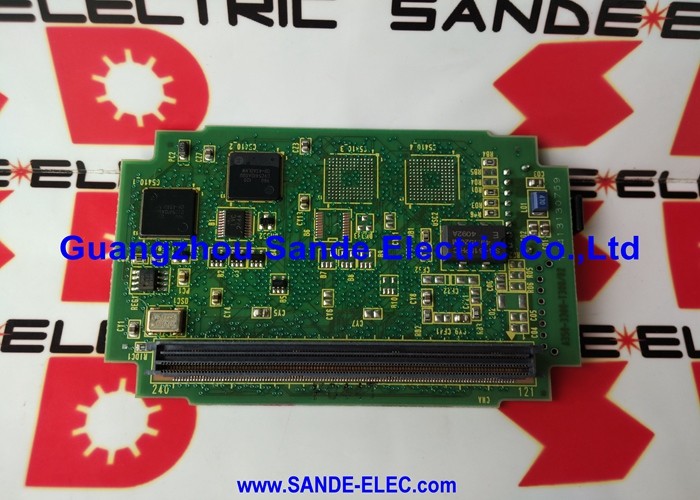

Papan Putri PC Fanuc A20B-2902-0193 A20B29020193 A2OB-29O2-O193

A20B-2902-0193 | FANUC PMC-RC4 DRAM 512KB/512KB Modul Memori — Papan Anak Memori Logika Seri 16C / 18C / 21C / PMC

Modul DRAM PMC-RC4 — Apa yang Disimpan dan Mengapa Penting

Dalam sistem FANUC CNC, PMC (Programmable Machine Control) adalah prosesor logika urutan mesin bawaan - PLC tertanam yang mengontrol cairan pendingin, pengubah alat, penjepit, pintu, dan semua rangkaian periferal mesin di samping kontrol gerak CNC.

PMC memerlukan dua jenis memori untuk beroperasi:

• Memori program:Menyimpan program logika tangga yang mendefinisikan logika urutan mesin
• Memori data:Menyimpan data waktu nyata — nilai pengatur waktu, status penghitung, bit bendera, dan register data yang digunakan selama eksekusi program

A20B-2902-0193 menyediakan kapasitas DRAM (Dynamic Random Access Memory) untuk tipe PMC-RC4. DRAM memberikan akses baca/tulis yang cepat untuk siklus eksekusi program PMC. Penunjukan 512KB/512KB mencerminkan dua blok DRAM pada board — satu dialokasikan untuk penyimpanan program PMC dan satu lagi untuk penyimpanan data — memberikan sistem PMC alokasi memori kerja penuh.

Spesifikasi Utama

Seri 16C, 18C, 21C — Sistem CNC Dilayani

A20B-2902-0193 dirancang untuk tiga anggota keluarga CNC generasi C FANUC:

Seri 16C:CNC berkemampuan tinggi untuk pusat permesinan multi-sumbu dan peralatan mesin yang kompleks. PMC-RC4 pada 16C menangani logika urutan untuk mesin dengan fungsi tinggi dengan persyaratan manajemen periferal yang luas.

Seri 18C:Aplikasi pembubutan dan pemesinan CNC serbaguna dalam keluarga generasi C. PMC-RC4 mengatur rangkaian periferal mesin sementara CNC menangani gerakan.

Seri 21C:Sebuah titik masuk dalam keluarga FANUC C-series untuk pembubutan dan penggilingan, menawarkan kemampuan CNC penuh dengan konfigurasi perangkat keras yang hemat biaya. Persyaratan memori data dan program PMC-RC4 dilayani oleh modul A20B-2902-0193 yang sama.

Skenario Aplikasi

Kegagalan modul memori PMC:Sistem CNC Seri 18C mengembangkan alarm PMC setelah listrik mati. PMC tidak dapat menjalankan program urutan mesinnya. Diagnosis mengidentifikasi modul DRAM A20B-2902-0193 sebagai komponen yang gagal. Mengganti modul dan memuat ulang program PMC dari cadangan akan memulihkan pengoperasian mesin secara penuh.

Peningkatan modul memori:Perkakas mesin yang menjalankan CNC Seri 16C memiliki program PMC yang diperluas selama proyek modifikasi mesin. Program baru ini melebihi kapasitas papan DRAM dengan spesifikasi lebih rendah. Pemasangan A20B-2902-0193 menyediakan kapasitas 512KB/512KB yang diperlukan untuk program yang diperluas.

Layanan modul PMC:Selama pemeliharaan terjadwal CNC Seri 21C, rakitan papan PMC diservis. A20B-2902-0193 diperiksa, dan penggantinya dipasang sebagai bagian dari pembaruan cadangan proaktif untuk peralatan jam kerja tinggi.

Pertanyaan Umum

Q1: Apakah data program PMC hilang saat A20B-2902-0193 diganti?

Ya. DRAM bersifat fluktuatif — ia kehilangan isinya saat daya dimatikan. Mengganti A20B-2902-0193 berarti program PMC harus dimuat ulang dari cadangan setelah memasang modul baru. Sebelum mengganti modul, verifikasi bahwa cadangan program PMC saat ini ada — baik pada kartu memori CNC, PC melalui RS-232C, atau pita cadangan pembuat mesin. Selalu buat cadangan program PMC sebelum melakukan pemeliharaan apa pun yang melibatkan pelepasan daya dari unit kontrol.

Q2: Apa perbedaan antara PMC-RC4 dan tipe PMC lainnya (RC1, RC2, RC3)?

FANUC mengembangkan PMC melalui berbagai generasi perangkat keras dan perangkat lunak — RC1, RC2, RC3, dan RC4 mewakili generasi berturut-turut dengan peningkatan kapasitas memori program, kecepatan eksekusi, dan kemampuan set instruksi. Generasi RC4 menawarkan kapasitas dan kinerja tertinggi dalam seri RC, mendukung program rangkaian alat berat yang lebih besar dan lebih kompleks. Modul memori (termasuk A20B-2902-0193) khusus untuk tipe PMC — modul DRAM RC4 tidak dapat diganti dalam sistem yang menggunakan papan PMC RC1, RC2, atau RC3.

Q3: Dapatkah A20B-2902-0193 digunakan dalam sistem CNC FANUC Seri 0C atau 15C?

A20B-2902-0193 dikonfirmasi untuk FANUC Seri 16C, 18C, dan 21C. Model CNC seri FANUC C lainnya (0C, 15C) menggunakan konfigurasi perangkat keras PMC yang berbeda dan mungkin menggunakan nomor komponen modul DRAM yang berbeda. Verifikasi kompatibilitas dari daftar suku cadang sistem tertentu sebelum melakukan penggantian.

Q4: Apakah A20B-2902-0193 memerlukan cadangan baterai untuk menyimpan data program PMC?

DRAM pada dasarnya mudah berubah dan kehilangan data tanpa daya — tidak seperti SRAM yang dapat didukung baterai. Pada sebagian besar sistem FANUC, program PMC disimpan dalam area memori non-volatile flash (FROM) terpisah untuk penyimpanan jangka panjang, sedangkan DRAM berfungsi sebagai memori eksekusi aktif selama pengoperasian pengontrol. Modul DRAM tidak memerlukan koneksi baterai. Namun, setelah terjadi gangguan listrik, sistem akan memuat ulang program PMC dari penyimpanan non-volatil ke DRAM sebelum eksekusi PMC dimulai.

Q5: Apa yang menyebabkan kegagalan modul DRAM pada pengontrol FANUC CNC?

Kegagalan modul DRAM pada pengontrol FANUC biasanya disebabkan oleh: degradasi kapasitor terkait usia yang mengurangi stabilitas rel tegangan pada modul; pelepasan muatan listrik statis selama pemeliharaan; transien tegangan catu daya pada bus 5V CNC; atau kontaminasi lingkungan (kelembaban, atmosfer korosif) yang mempengaruhi sambungan solder modul dan paket IC. Modul DRAM dalam sistem CNC tugas berkelanjutan mengakumulasi ribuan jam pengoperasian — penggantian berkala sebagai bagian dari program pemeliharaan terencana adalah cara yang hemat biaya untuk mencegah waktu henti yang tidak direncanakan akibat kegagalan modul memori.
