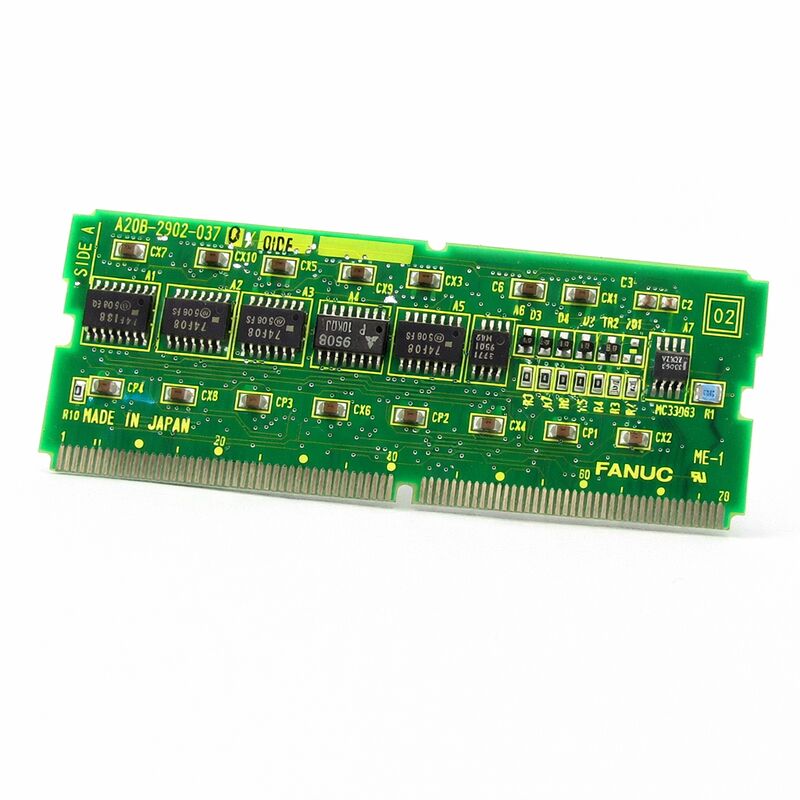

PAPAN SIRKUIT FANUC A20B-2902-0210 A20B29020210 A2OB-29O2-O21O

FANUC A20B-2902-0210

Nomor Bagian:A20B-2902-0210

Produsen:FANUC Corporation (Jepang)

Jenis produk:SRAM Memory Module PCB (desain CMOS)

Kapasitas memori:1 MB SRAM

Teknologi:CMOS

Gambaran umum

A20B-2902-0210 adalah modul memori SRAM 1 MB untuk FANUC CNC dan sistem kontrol otomatisasi.

Ini termasuk dalam seri A20B-2902 putri papan keluarga modul memori plug-in yang memperluas atau mengganti kapasitas memori dalam arsitektur pengontrol FANUC.

Desain CMOS adalah karakteristik yang menentukan: RAM statis CMOS mengkonsumsi daya standby yang sangat rendah, yang membuat cadangan baterai praktis dan efektif.

Baterai cadangan menjaga isi SRAM tetap hidup selama periode mati daya, melindungi parameter, program, dan data sistem yang tersimpan.

SRAM dalam pengontrol CNC bukanlah memori latar belakang.

Ini menyimpan data hidup mesin beroperasi pada: Parameter CNC, program bagian disimpan, tabel offset alat, pitch data kompensasi kesalahan, variabel makro,dan informasi lain yang harus bertahan selama siklus daya.

Hilangkan isi SRAM dan mesin secara efektif tidak dikonfigurasi ¢ parameter harus dimuat ulang dari cadangan sebelum mesin dapat berjalan dengan benar lagi.

A20B-2902-0210 menyediakan 1 MB penyimpanan penting ini dalam modul plug-in yang kompak.

Ini terhubung ke papan CPU utama melalui soket khusus. Desain plug-in memungkinkan modul untuk diganti tanpa mengganggu komponen lain.

Spesifikasi Utama

Mengapa CMOS Penting untuk Backup Baterai

Gerbang logika CMOS beralih antara keadaan tinggi dan rendah dengan aliran arus yang sangat sedikit dibandingkan dengan keluarga logika bipolar sebelumnya.Dalam keadaan siaga ∙ ketika daya sistem dimatikan dan SRAM hanya berjalan dengan baterai ∙ pengambilan arus sangat rendah.

Sel koin lithium standar dapat mempertahankan isi SRAM selama bertahun-tahun dalam kondisi ini.

Karakteristik daya rendah ini adalah apa yang membuat cadangan baterai SRAM praktis dalam pengontrol CNC.

Alternatifnya, menjaga mesin terus-menerus berlari untuk mencegah hilangnya data, tidak realistis di sebagian besar lingkungan produksi.

CMOS SRAM yang didukung baterai memungkinkan pengontrol dimatikan secara normal, melalui pemeliharaan yang direncanakan, akhir pekan, penutupan pabrik, dan peristiwa listrik darurat,tanpa kehilangan data yang mendefinisikan bagaimana mesin diatur.

Baterai bukanlah komponen permanen, tetapi memiliki umur dan harus diganti sebelum rusak.

Baterai yang turun di bawah tegangan ambang tidak akan lagi menahan isi SRAM melalui peristiwa power-off.

Mesin akan alarm pada startup dengan kesalahan memori. Penggantian baterai teratur sebelum alarm muncul adalah praktik pemeliharaan yang benar.

Berapa 1 MB SRAM yang disimpan

Satu megabyte SRAM sudah cukup untuk konfigurasi CNC yang cukup besar.dan data PMCUntuk sebagian besar konfigurasi alat mesin CNC standar, 1 MB adalah alokasi yang nyaman.

Konfigurasi yang lebih kompleks – perpustakaan makro besar, data manajemen masa pakai alat yang luas, jumlah program yang tersimpan yang sangat besar – dapat mendorong modul kapasitas yang lebih besar.

Data yang disimpan dalam modul ini khusus untuk mesin.

Nomor bagian modul yang sama yang dipasang di dua mesin yang berbeda memiliki isi yang sama sekali berbeda.

Inilah sebabnya mengapa modul penggantian kosong memerlukan parameter penuh dan program pemulihan setelah instalasi perangkat keras modul adalah generik; data yang disimpan unik untuk setiap mesin.

Pemasangan dan Manajemen Data

Menginstal pengganti A20B-2902-0210 menginstal modul kosong kecuali telah dimuat terlebih dahulu dengan data mesin.

Semua parameter dan program harus dipulihkan dari cadangan setelah instalasi.

Sebuah file cadangan parameter adalah persyaratan minimum. Tanpa itu, parameter harus dimasukkan kembali secara manual, proses yang memakan waktu untuk sistem CNC yang sepenuhnya dikonfigurasi.Program bagian yang disimpan hanya di controller dan tidak didukung secara eksternal hilang secara permanen jika isi SRAM hilang.

Cadangan eksternal ke kartu memori, perangkat USB, atau sistem DNC sebelum pekerjaan pemeliharaan pada modul memori adalah praktik penting.

FAQ

T1: CNC menunjukkan alarm kesalahan memori pada startup.

Kesalahan memori pada saat startup biasanya menunjukkan bahwa baterai SRAM telah gagal dan modul kehilangan isinya selama peristiwa power-off.

Sebelum mengganti modul, periksa tegangan baterai.

Jika baterai baik dan alarm terus berlanjut, modul itu sendiri mungkin memiliki kesalahan.

T2: Sebuah A20B-2902-0210 baru dipasang. Parameter CNC dimuat. Alarm mesin selama operasi pada kesalahan yang berkaitan dengan sumbu. Mengapa?

Alarm poros setelah penggantian modul dan pengisian ulang parameter biasanya menunjukkan beban parameter yang tidak lengkap atau tidak benar.Beberapa parameter CNC berinteraksi satu sama lain nilai yang ditetapkan tanpa parameter yang sesuai yang diperbarui dengan benar menghasilkan perilaku yang tidak konsisten.

Periksa file cadangan parameter lengkap dan dibuat dari mesin yang sama.

Periksa bahwa kompatibilitas versi perangkat lunak antara parameter dan perangkat lunak CNC yang dipasang dikonfirmasi.

T3: Berapa lama baterai cadangan mempertahankan isi SRAM setelah baterai mencapai akhir umur?

Setelah baterai jatuh di bawah ambang batas, kehilangan data adalah langsung pada mati berikutnya.Tidak ada masa pelunasan setelah ambang batas dilewati SRAM membutuhkan tegangan minimum untuk mempertahankan kondisinya.

Ganti baterai segera setelah alarm baterai rendah muncul, sebelum penutupan yang direncanakan berikutnya.

Jangan mengandalkan mesin terus menyalakan dengan sukses sebagai konfirmasi baterai masih cukup.

T4: Dapatkah modul diuji untuk memastikan bahwa itu berfungsi sebelum instalasi?

Modul SRAM dapat diverifikasi dengan menulis pola data yang diketahui ke semua lokasi memori dan membacanya kembali.

Dalam praktiknya, sebagian besar pengguna menginstal modul, memuat data cadangan, dan mengkonfirmasi operasi yang benar di bawah operasi CNC normal daripada melakukan pengujian memori bangku.

Jika modul yang diperoleh dicurigai, pemasok yang melakukan pengujian pra-pengiriman memberikan jaminan yang lebih baik daripada unit yang tidak diuji.

T5: Apakah 1 MB SRAM cukup untuk semua konfigurasi CNC FANUC?

Untuk konfigurasi mesin CNC standar, pusat pemesinan, pusat pemutar, dan mesin serupa dengan set pilihan khas, 1 MB umumnya cukup.

Konfigurasi dengan program tangga PMC yang sangat besar, set variabel makro yang diperpanjang, atau sejumlah besar program yang tersimpan dapat mendapatkan keuntungan dari modul kapasitas yang lebih tinggi.

Dokumentasi sistem CNC untuk model pengontrol tertentu mendefinisikan alokasi SRAM maksimum dan yang direkomendasikan.
