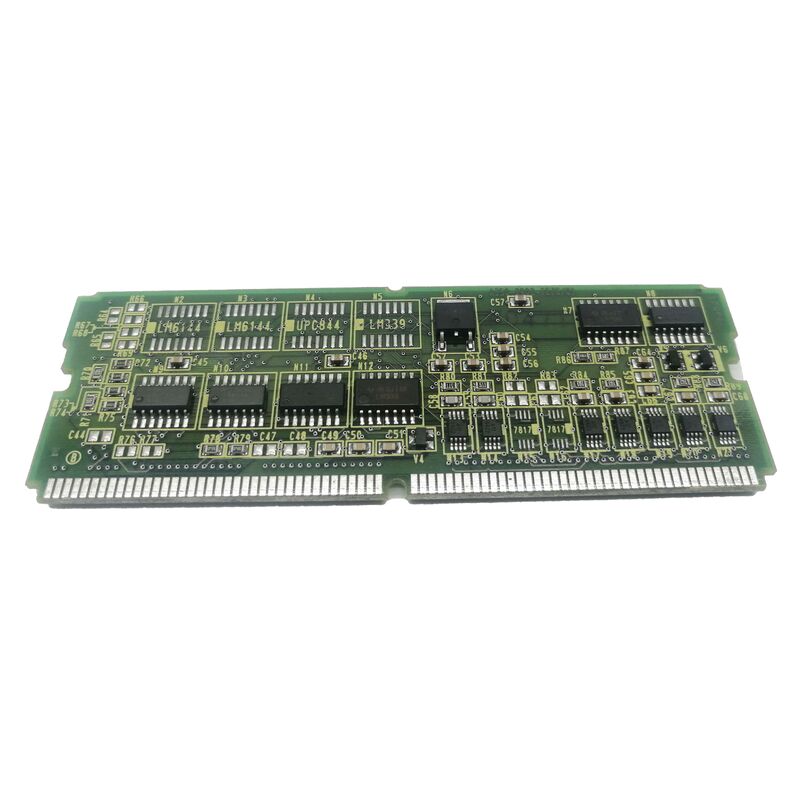

FANUC A20B-2902-0225 PAPAN PC PUTRI A2OB-29O2-O225 A20B29020225

FANUC A20B-2902-0225

Bukan Hanya Modul SRAM

A20B-2902-0225 dijelaskan dalam dokumentasi pemeliharaan FANUC Power Mate D/F sebagai kumpulan modul memori dengan dukungan spindle serial.Penunjukan spindle serial membedakan modul ini dari varian SRAM A20B-2902 lainnya yang hanya mencakup fungsi memoriPapan ini terletak di persimpangan dua fungsi: menyediakan SRAM baterai yang mendukung yang menyimpan CNC parameter dan program,dan termasuk antarmuka perangkat keras untuk jalur komunikasi spindle serial dalam konfigurasi kontrol tertentu yang didukung.

SRAM menyimpan data yang harus bertahan di antara siklus daya: Parameter CNC, pergeseran alat, program bagian, data koordinat kerja.Baterai cadangan mempertahankan aliran mengalir melalui sel SRAM ketika kontrol dimatikanKetika baterai habis di bawah tegangan retensi, semua konten yang tersimpan hilang. The serial spindle interface on this module connects the controller to the spindle drive amplifier using FANUC's serial communication protocol — replacing this module with a standard SRAM variant that lacks the serial spindle hardware produces a configuration mismatch that affects spindle communication

Spesifikasi Utama

Penggantian Membutuhkan Data Reload

Tidak seperti PCB backplane pasif, modul ini menyimpan data yang dijalankan mesin.

1. Amankan backup yang diverifikasi dari semua data CNCJika modul yang diinstal masih sebagian fungsional, ekstrak datanya sekarang. jika sudah gagal,memulihkan dari cadangan terbaru yang tersedia.
2. Konfirmasi penggantian cocok dengan nomor bagian penuh A20B-2902-0225Varian seri A20B-2902 yang berdekatan berbeda dalam kapasitas SRAM, fitur perangkat keras, atau platform kontrol target.Nomor terdekat mungkin cocok dengan soket tetapi tidak memiliki antarmuka spindle serial atau membawa kapasitas memori yang berbeda.
3. Setelah instalasi, muat ulang semua parameter dan programMesin tidak dapat berjalan sampai data dipulihkan.

Kombinasi ketergantungan konten SRAM dan perangkat keras spindle serial berarti penggantian ini memiliki lebih banyak langkah daripada pertukaran papan standar.Perencanaan sisi data sebelum menghapus papan asli menentukan apakah mesin kembali ke produksi dalam jam atau hari.

Seri A20B-2902 Perlu nomor bagian yang tepat

Keluarga A20B-2902 mencakup berbagai modul memori dan fungsi untuk sistem CNC FANUC.antarmuka perangkat keras tambahan (seperti antarmuka spindle serial pada -0225)Kemiripan fisik antara nomor yang berdekatan dalam keluarga ini umum; kompatibilitas fungsional tidak dijamin.Selalu konfirmasi label papan yang dipasang menunjukkan A20B-2902-0225 sebelum sumber pengganti.

FAQ

Q1: Apa yang membuat A20B-2902-0225 berbeda dari modul SRAM standar?

Antarmuka spindle serial. Varian SRAM standar A20B-2902 mencakup memori CNC yang didukung baterai tanpa antarmuka perangkat keras tambahan.-0225 termasuk antarmuka perangkat keras untuk jalur komunikasi spindle serial FANUCDalam konfigurasi kontrol yang menggunakan komunikasi spindle serial,mengganti dengan modul yang tidak memiliki antarmuka ini menghasilkan kesalahan komunikasi spindle terlepas dari apakah memori berfungsi dengan benar.

T2: Mengapa parameter dan program harus dimuat ulang setelah diganti?

Modul SRAM menyimpan semua data operasi CNC, parameter, program bagian, offset alat, koordinat kerja.Mesin tidak dapat berjalan dengan benar sampai semua data dipulihkan dari cadanganIni bukan verifikasi pasca-instalasi opsional; ini adalah langkah penting yang membuat penggantian fungsional.

T3: A20B-2902-0225 yang terpasang sebagian gagal. Apakah data masih bisa diekstraksi sebelum diganti?

Dalam banyak kasus ya, bahkan dari modul yang sebagian gagal. fungsi cadangan data CNC (dapat diakses dari panel MDI) harus dicoba dengan modul asli masih terpasang.Jika modul terlalu rusak untuk cadangan penuh, coba transfer data individu parameter, kemudian program, lalu data alat.

T4: Baterai apa yang digunakan untuk retensi SRAM dan kapan perlu diganti?

Baterai cadangan biasanya adalah sel koin lithium atau sel lithium tipe AA tergantung pada model pengontrol.Sistem CNC FANUC menghasilkan alarm baterai rendah sebelum baterai mencapai tegangan retensi kritis. Ganti baterai dengan controller yang dihidupkan untuk mempertahankan isi SRAM selama perubahan. Baterai yang habis sepenuhnya dengan controller yang mati menghasilkan hilangnya data SRAM sepenuhnya.

T5: Dapatkah varian A20B-2902 yang berbeda diganti jika -0225 tidak tersedia?

Nomor A20B-2902 yang berdekatan mungkin memiliki kapasitas SRAM yang berbeda, fitur perangkat keras yang berbeda, atau menargetkan platform kontrol yang berbeda.Modul tanpa antarmuka spindle serial tidak dapat memberikan konfigurasi kontrol yang samaSumber -0225 secara khusus, atau konfirmasi dengan sumber layanan FANUC bahwa pengganti yang diusulkan mencakup dukungan perangkat keras spindle serial yang setara.
