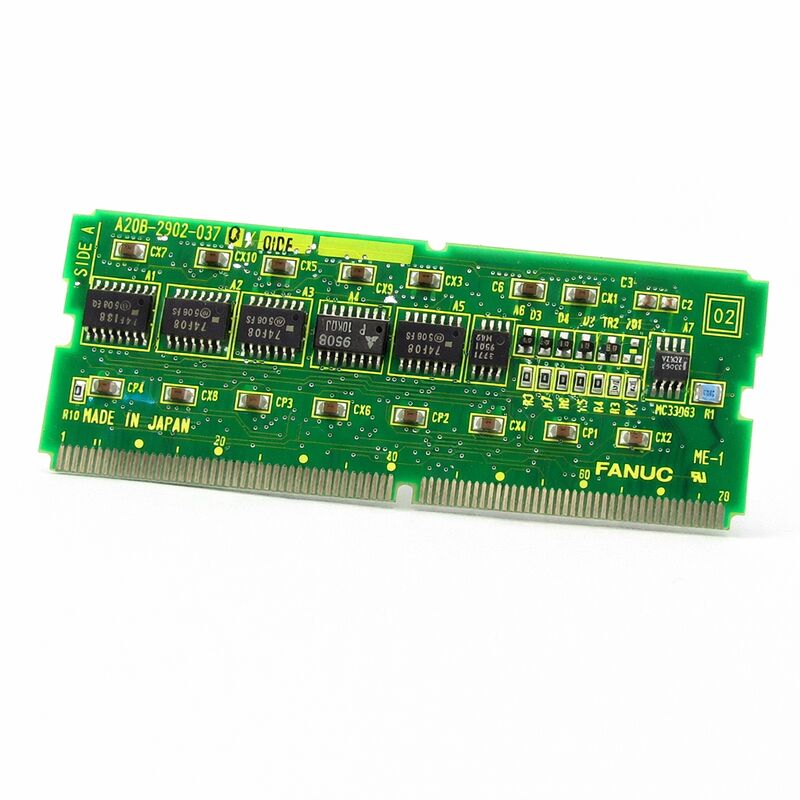

Fanuc PC Daughter Board A20B-2902-0250 A20B29020250 A2OB-29O2-O25O

FANUC A20B-2902-0250 ∙ PMC Control Module, Seri 15-B / 16 / 18 ∙ PMC-RB4/RC4, Jepang Asal, Ditutup

Nomor Bagian:A20B-2902-0250

Produsen:FANUC Corporation (Jepang)

Jenis produk:Modul Kontrol PMC (PCB Putri Plug-in)

Mesin PMC:PMC-RB4 / RC4

Sistem yang kompatibel:FANUC Seri 15-B, Seri 16, Seri 18

Status:Dihentikan oleh Produsen

Gambaran umum

A20B-2902-0250 adalah modul kontrol PMC untuk sistem CNC FANUC Seri 15-B, 16 dan 18.

Ini adalah papan anak plug-in yang dipasang di papan CPU utama CNC dan menyediakan mesin pemrosesan untuk FANUC built-in Programmable Machine Controller.Hal ini memungkinkan pelaksanaan logika tangga PMC-RB4 dan RC4 untuk penunjukan mesin PMC untuk generasi pengontrol ini.

PMC dalam CNC FANUC adalah PLC tertanam. Ini menjalankan program tangga pembuat mesin: logika kontrol yang mengelola setiap fungsi mesin di luar gerak sumbu CNC dan kontrol spindle.

Perubahan alat, pendingin on / off, interlock pintu, konfirmasi penjepit, siklus pelumasan, katup hidraulik urutan semua ini adalah tangga.tidak ada fungsi mesin ini beroperasi.

A20B-2902-0250 dihentikan oleh FANUC.

Permintaan untuk papan ini datang sepenuhnya dari basis yang dipasang dari seri 15-B, 16 dan 18 mesin dikendalikan yang masih dalam produksi.

Dasar yang dipasang masih cukup besar banyak mesin ini memiliki puluhan tahun kehidupan mekanik yang berguna yang tersisa.

Spesifikasi Utama

PMC-RB4 / RC4 Konten Penunjukan Mesin

FANUC menugaskan sebutan mesin untuk generasi PMC yang menunjukkan kemampuan pemrosesan dan set instruksi tangga. 16, dan 18 pengontrol.

Mesin-mesin ini menentukan jumlah langkah tangga maksimum, set instruksi yang tersedia, dan kapasitas I/O yang dapat ditangani PMC pada pengontrol ini.

Setiap generasi FANUC CNC menggunakan mesin PMC tertentu.

Kontroler Seri 15-B sebelumnya dan generasi Seri 16 dan 18 menggunakan mesin RB4/RC4.

Kontroler seri i kemudian menggunakan mesin PMC yang berbeda dengan kapasitas yang diperluas.

Ini tidak dapat ditukarkan dengan modul PMC dari generasi CNC lainnya.

Ketika modul PMC tidak ada atau gagal, alarm dan gerakan CNC terhambat.

Pengontrol tidak akan mengizinkan gerakan sumbu jika PMC tidak menjalankan.dan pengontrol tanpa pelaksanaan PMC tidak dapat memverifikasi bahwa interlock tersebut berada dalam keadaan aman.

Hubungan Program dan Modul Tangga

Modul PMC adalah prosesor. Program tangga adalah perangkat lunak yang berjalan di atasnya.

Ini adalah hal-hal yang terpisah modul menyediakan mesin hardware eksekusi,dan program tangga dimuat ke memori CNC (biasanya di modul FROM) dan dijalankan oleh prosesor PMC pada setiap siklus pemindaian PMC.

Mengganti modul A20B-2902-0250 mengganti perangkat keras prosesor.

Program tangga yang disimpan di FROM tidak terpengaruh oleh penggantian ini.

Setelah menginstal modul baru, program tangga yang sebelumnya berjalan harus dilanjutkan tanpa modifikasi, asalkan isi FROM tetap utuh dan modul dipasang dengan benar.

Ini berbeda dari situasi di mana modul PMC membawa program tangga bersamanya ketika gagal.

Perbedaan ini penting secara praktis: modul PMC yang gagal tidak menyebabkan kehilangan program tangga.

Sumber untuk platform yang tidak lagi diproduksi

Generasi CNC Seri 15-B, 16 dan 18 sudah matang. FANUC menghentikan kontrol ini dan komponen terkait mereka karena generasi seri i menggantikannya.

A20B-2902-0250 belum diproduksi selama bertahun-tahun.

Setiap unit yang tersedia berasal dari surplus stok asli, unit direnovasi yang ditarik dari mesin yang tidak digunakan, atau perbaikan lapangan kembali.

Pasokan berkurang dari waktu ke waktu karena unit-unit digunakan dalam perbaikan dan tidak dikembalikan.Menyimpan suku cadang yang terkenal baik ketika satu tersedia sebelum mesin gagal adalah strategi pemeliharaan yang dapat dipertahankan untuk setiap mesin yang menjalankan papan ini.

Kegagalan modul PMC yang mendaratkan mesin produksi sementara tim perbaikan mencari suku cadang usang adalah risiko yang dapat dikendalikan.

FAQ

Q1: CNC menunjukkan alarm PMC. Gerakan sumbu terhambat. Semua alarm lainnya tampak normal. Apakah A20B-2902-0250 kemungkinan kesalahan?

Sebuah alarm PMC dengan gerakan terhambat adalah karakteristik dari kesalahan modul PMC, tetapi juga dapat menunjukkan alarm perangkat lunak PMC sebuah kesalahan yang dihasilkan oleh program tangga itu sendiri daripada perangkat keras.

Periksa detail alarm PMC pada layar CNC. alarm perangkat keras PMC (alarm sistem) menunjuk ke modul.

Alarm program PMC (alarm tangga) menunjukkan kesalahan fungsi mesin. Perbedaan menentukan apakah modul atau kabel mesin membutuhkan perhatian.

T2: Modul PMC telah diganti. Program tangga berjalan sebelum kesalahan. Apakah akan dilanjutkan secara otomatis?

Ya, jika modul FROM yang memegang program tangga utuh dan dipasang dengan benar.

Tangga disimpan di FROM, bukan pada modul PMC itu sendiri. Setelah penggantian modul PMC, pengendali akan memuat kembali tangga dari FROM pada power-up dan memulai eksekusi.

Konfirmasi modul FROM sepenuhnya duduk dan bahwa tidak ada alarm FROM muncul pada startup.

T3: Dapatkah modul PMC dari pengontrol Seri 16 digunakan dalam pengontrol Seri 18?

A20B-2902-0250 melayani seri 16 dan seri 18, jadi dalam nomor bagian khusus ini tidak ada perbedaan.

Namun, konfirmasi dengan memeriksa label papan ?? kedua pengontrol menggunakan nomor bagian yang sama dalam keluarga modul ini.

Jangan berasumsi modul PMC dari nomor bagian yang berbeda kompatibel tanpa mengkonfirmasi nomor bagian tertentu dibagikan.

T4: Berapa jumlah langkah tangga maksimum yang didukung oleh mesin PMC-RB4/RC4?

Mesin RB4 dan RC4 mendukung jumlah langkah tangga yang cukup sesuai untuk mesin alat seri 15-B, 16 dan 18 yang dikonfigurasi sepenuhnya.

Maksimum spesifik bervariasi tergantung pada model pengontrol dan konfigurasi perangkat lunak.

Jika program tangga mesin mendekati batas kapasitas,menambahkan tangga mungkin tidak mungkin tanpa upgrade mesin PMC yang tidak mungkin pada generasi ini tanpa upgrade pengontrol penuh.

T5: Bagaimana modul A20B-2902-0250 yang dikeluarkan harus disimpan sebagai cadangan?

Simpan dalam kemasan anti- statis di lingkungan yang kering dan stabil suhu.

Modul tidak mengandung baterai cadangan sendiri

Periksa kontak konektor tepi untuk oksidasi sebelum pemasangan jika modul telah disimpan untuk jangka waktu yang lama.

Oksidasi ringan dapat dibersihkan dengan pembersih kontak yang sesuai; korosi berat menunjukkan modul mungkin tidak melakukan kontak yang dapat diandalkan.
