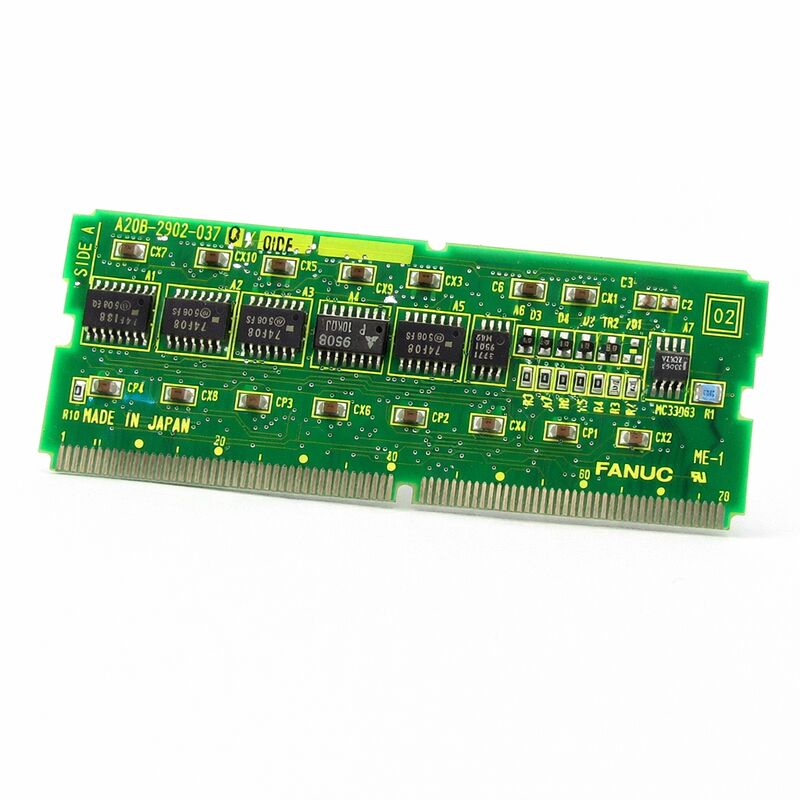

Fanuc A20B-2902-0302 Daughter Board A20B29020302 A2OB-29O2-O3O2

FANUC A20B-2902-0302 | Modul Memori SRAM — Seri 16 / 18 / 160 / 180 Model C, Power Mate-H, Asal Jepang

Nomor Suku Cadang: A20B-2902-0302

Produsen: FANUC Corporation (Jepang)

Jenis Produk: Modul Memori SRAM (Papan Anak SMD)

Jenis Memori: SRAM (Static RAM — didukung baterai, non-volatile dengan baterai)

Sistem yang Kompatibel: FANUC Seri 16/18/160/180 Model C, Power Mate-H (dengan data posisi)

Desain: Papan anak plug-in SMD

Gambaran Umum

A20B-2902-0302 adalah modul memori SRAM dari seri A20B-2902 FANUC. Modul ini menyediakan penyimpanan statis RAM untuk pengontrol CNC FANUC dalam keluarga Seri 16/18/160/180 Model C, dan memiliki aplikasi yang terdokumentasi pada pengontrol Power Mate-H di mana ia mendukung penyimpanan data posisi.

Ini adalah papan anak surface-mount (SMD) — modul plug-in ringkas yang dipasang pada soket khusus di PCB host di dalam pengontrol.

SRAM adalah teknologi memori pilihan untuk data yang harus dipertahankan antar siklus daya tetapi juga perlu dapat ditulis selama operasi. SRAM lebih cepat daripada memori Flash, tahan lebih banyak siklus tulis, dan hanya membutuhkan arus kecil yang berkelanjutan untuk menyimpan datanya saat daya utama mati.

Untuk pengontrol CNC, SRAM menyimpan data yang berkembang selama penggunaan mesin normal: penyimpanan program bagian, tabel parameter, data offset alat dan kerja, dan dalam kasus Power Mate-H, data posisi sumbu yang memungkinkan manajemen posisi yang akurat di seluruh siklus daya.

Seri 16/18/160/180 Model C merupakan generasi yang signifikan dalam sejarah CNC FANUC.

Model 16/18 Model C mewakili transisi ke arsitektur servo digital modern FANUC dan faktor bentuk pengontrol yang ringkas. Penunjukan 160 dan 180 memperluas platform untuk konfigurasi multi-jalur dan sumbu yang diperluas.

Power Mate-H adalah CNC sumbu tunggal ringkas yang didedikasikan untuk aplikasi kontrol mesin tertentu — pengubah palet, sumbu pemuat, dan sistem gerakan tambahan serupa. Semua sistem ini menggunakan keluarga modul memori A20B-2902 untuk kebutuhan SRAM mereka yang dapat diperluas.

Spesifikasi Utama

Teknologi SRAM dan Cadangan Baterai

Static RAM menggunakan sirkuit flip-flop untuk menyimpan setiap bit data. Setiap bit disimpan oleh dua transistor yang terhubung silang yang terkunci dalam salah satu dari dua keadaan stabil.

Struktur ini lebih kompleks daripada DRAM — yang menggunakan satu kapasitor per bit — tetapi manfaatnya adalah keadaan data benar-benar stabil.

Selama daya disuplai, data tidak akan bergeser atau memerlukan penyegaran berkala. Hal ini membuat SRAM cepat dan konsisten.

Pertukarannya adalah daya. Struktur flip-flop di SRAM mengonsumsi lebih banyak arus diam daripada sel DRAM. Saat pengontrol dimatikan, baterai mengambil alih untuk menyuplai arus kecil yang diperlukan untuk menjaga keadaan flip-flop tetap utuh. SRAM CMOS — teknologi yang digunakan dalam modul memori FANUC — secara dramatis mengurangi arus diam ini melalui desain transistornnya, memungkinkan baterai lithium kecil untuk mempertahankan konten SRAM selama bertahun-tahun dalam kondisi tipikal.

Ketika tegangan baterai turun di bawah ambang batas retensi SRAM, keadaan flip-flop menjadi tidak stabil. Data hilang — baik secara bertahap, dengan sel-sel gagal secara terisolasi hingga pola data benar-benar rusak, atau tiba-tiba, jika tegangan turun tajam.

Pengontrol FANUC memantau tegangan baterai cadangan dan menghasilkan alarm baterai lemah sebelum mencapai ambang batas kritis, memberikan jendela untuk penggantian pencegahan.

Power Mate-H dan Data Posisi

Power Mate-H mewakili domain aplikasi spesifik dalam jajaran produk kontrol FANUC. Berbeda dengan sistem CNC multi-sumbu penuh, Power Mate-H adalah pengontrol sumbu tunggal yang didedikasikan untuk fungsi mesin tambahan — sumbu pengindeksan majalah alat, sumbu penggeser palet, sumbu lengan pemuat bagian. Perannya adalah manajemen gerakan untuk satu tujuan, terintegrasi erat dengan CNC utama mesin.

Fungsi data posisi A20B-2902-0302 dalam aplikasi Power Mate-H lugas namun penting.

Pengontrol harus mengetahui posisi sumbu saat ini untuk melanjutkan operasi dengan benar setelah siklus daya. Data posisi ini disimpan di SRAM, diperbarui terus menerus selama operasi.

Jika data posisi ini hilang — karena kegagalan baterai, kerusakan SRAM, atau penggantian modul — pengontrol tidak dapat mengonfirmasi posisi sumbunya. Pengembalian posisi referensi (pengembalian nol atau operasi rumah) diperlukan sebelum sumbu dapat melanjutkan operasi otomatis dengan aman.

Persyaratan data posisi ini membuat kesehatan baterai sangat penting untuk aplikasi Power Mate-H. Berbeda dengan pengontrol CNC utama di mana kehilangan parameter merepotkan tetapi dapat dipulihkan dari cadangan, kehilangan data posisi di Power Mate-H memerlukan operasi referensi fisik pada mesin.

Dalam aplikasi jalur transfer otomatis di mana Power Mate-H mengontrol sumbu tambahan yang sering berputar, pemeliharaan baterai adalah tugas pemeliharaan rutin.

Penggantian Modul dan Manajemen Data

Mengganti modul A20B-2902-0302 selalu menghasilkan SRAM kosong — modul pengganti tidak memiliki konten sebelumnya.

Untuk aplikasi Seri 16/18 Model C, ini berarti semua data yang sebelumnya disimpan di bank SRAM tersebut hilang: program bagian (jika disimpan di SRAM), offset kerja, dan register data apa pun yang dialokasikan untuk penyimpanan SRAM.

Sebelum mengganti modul, buat cadangan lengkap memori pengontrol CNC.

Cadangan ini harus mencakup parameter, data alat, offset kerja, tabel data PMC, dan program bagian.

Media cadangan — biasanya PC melalui koneksi serial RS-232 atau penyimpanan USB — harus dapat diakses dan cadangan diverifikasi lengkap sebelum modul dilepas.

Setelah memasang modul pengganti dan menyalakan pengontrol, pulihkan dari cadangan.

Verifikasi setiap kategori data terhadap cadangan untuk mengonfirmasi pemulihan selesai.

Untuk aplikasi Power Mate-H, lakukan pengembalian posisi referensi setelah pemulihan data untuk menetapkan referensi posisi sumbu.

FAQ

Q1: Pengontrol Seri 16-C menunjukkan alarm kesalahan memori untuk SRAM saat dinyalakan. Semua data tampaknya hilang semalam. Baterai diuji 3.1V. Apa yang terjadi?

Pembacaan 3.1V pada sel baterai lithium menunjukkan bahwa baterai mendekati akhir masa pakainya — sel lithium mempertahankan tegangan mendekati nominal hingga hampir gagal.

Ambang batas kritis untuk retensi SRAM biasanya sekitar 2.0-2.5V, tetapi resistansi internal baterai meningkat seiring usia, yang berarti tegangan efektif di bawah beban lebih rendah daripada pembacaan sirkuit terbuka.

Kehilangan data menunjukkan bahwa baterai tidak dapat lagi mempertahankan SRAM selama mati daya semalam. Ganti baterai dan data SRAM, dan jadwalkan pemeriksaan baterai rutin ke depannya.

Q2: Power Mate-H menunjukkan kesalahan data posisi setelah gangguan daya. Apa artinya ini bagi operasi mesin?

Kesalahan data posisi di Power Mate-H berarti posisi sumbu yang disimpan di SRAM rusak atau hilang selama gangguan daya.

Pengontrol tidak tahu di mana posisi sumbu. Pengontrol tidak dapat melanjutkan operasi otomatis dengan aman tanpa membangun kembali referensi posisinya.

Lakukan pengembalian posisi referensi manual (operasi pengembalian titik referensi) untuk memindahkan sumbu ke posisi rumahnya yang ditentukan.

Setelah pengontrol membangun kembali referensi, penyimpanan data posisi dilanjutkan dan operasi otomatis dapat dilanjutkan.

Q3: Bisakah A20B-2902-0302 digunakan untuk memperluas memori di Seri 18 Model C yang saat ini hanya memiliki penyimpanan FROM, tanpa SRAM tambahan?

Menambahkan kapasitas SRAM ke Seri 18 Model C memerlukan modul yang kompatibel untuk soket ekspansi memori yang tersedia dan konfigurasi perangkat lunak yang sesuai untuk mengenali SRAM tambahan. Modul -0302 harus sesuai dengan jenis soket pada papan utama.

Periksa tabel konfigurasi memori manual perangkat keras Seri 18-C untuk mengonfirmasi bahwa -0302 terdaftar sebagai opsi ekspansi untuk revisi papan spesifik yang digunakan.

Beberapa pengontrol memerlukan perubahan parameter perangkat lunak untuk mengaktifkan SRAM yang baru dipasang.

Q4: Setelah peningkatan perangkat lunak CNC, modul SRAM menunjukkan kesalahan kapasitas. Modul tidak diganti. Apa masalahnya?

Peningkatan perangkat lunak dapat mengubah peta alamat SRAM atau konfigurasi memori yang diharapkan.

Versi perangkat lunak baru mungkin mengharapkan kapasitas SRAM yang berbeda atau konfigurasi modul yang berbeda dari yang ada sebelum peningkatan.

Periksa dokumentasi peningkatan perangkat lunak untuk perubahan konfigurasi memori.

Ada kemungkinan peningkatan memerlukan modul SRAM yang berbeda, atau bahwa pengaturan parameter perlu diperbarui untuk mendefinisikan tata letak memori yang terpasang dengan benar untuk versi perangkat lunak baru.

Q5: Modul A20B-2902-0302 pengganti memiliki akhiran revisi yang berbeda dari yang asli (misalnya, /01A vs /02A). Apakah ini menjadi perhatian?

Akhiran revisi minor dalam nomor suku cadang FANUC umumnya menunjukkan revisi tata letak PCB atau substitusi komponen yang mempertahankan fungsi yang sama.

Dalam kebanyakan kasus, revisi yang lebih baru dapat dipertukarkan secara langsung dengan revisi yang lebih lama dalam nomor suku cadang dasar yang sama.

Namun, jika ada keraguan, konfirmasikan kompatibilitas dengan dokumentasi pemeliharaan model pengontrol spesifik atau dengan sumber layanan FANUC yang berkualifikasi sebelum memasang modul yang direvisi.
