Gambaran Umum

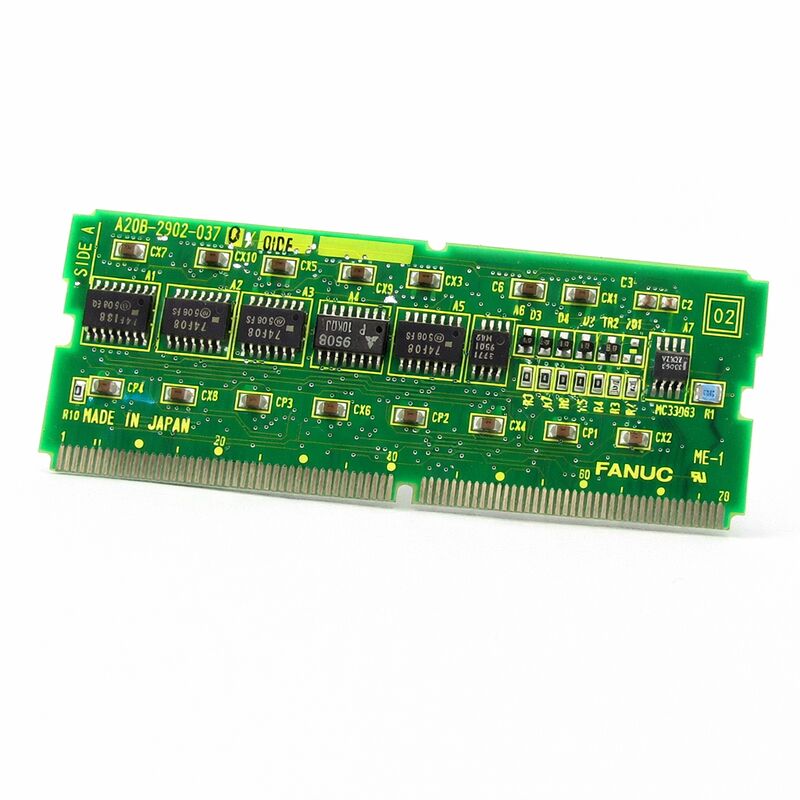

A20B-2902-0370 adalah modul memori PCB dari seri A20B-2902 FANUC. Seri ini mencakup keluarga besar papan memori colok SMD yang digunakan dalam kontroler CNC FANUC untuk penyimpanan program, retensi parameter, hosting perangkat lunak sistem, dan ekspansi memori.

A20B-2902-0370 mewakili satu varian spesifik dalam keluarga produk ini, yang dikonfigurasi untuk memenuhi persyaratan memori dari platform kontroler yang ditunjuk.

Arsitektur kontroler CNC FANUC bergantung pada sistem memori berlapis.

Memori non-volatil menyimpan perangkat lunak dan data yang harus tetap ada di seluruh siklus daya. Memori volatil menyediakan ruang kerja untuk eksekusi. SRAM yang dilindungi cadangan menjembatani keduanya — volatil dalam operasi listriknya, secara efektif non-volatil melalui perlindungan baterai.

Seri A20B-2902 menyediakan implementasi fisik modular dari lapisan memori ini, dengan setiap varian melayani platform dan kapasitas tertentu.

Varian -0370 berada dalam rentang nomor suku cadang modul A20B-2902 yang terkait dengan fungsi penyimpanan FROM dan SRAM untuk platform kontroler FANUC dalam rentang generasi Seri 16 hingga 21.

Modul-modul ini mengikuti desain seri A20B-2902 yang sudah mapan: konstruksi SMD yang ringkas, colok langsung ke soket papan utama, dan sirkuit CMOS berdaya rendah yang meminimalkan disipasi panas di dalam kabinet kontroler.

Spesifikasi Utama

Memori dalam Arsitektur CNC FANUC — Mengapa Modul Ini Penting

Memori kontroler CNC FANUC bukanlah satu blok penyimpanan yang tidak terdiferensiasi. Ini adalah hierarki yang terstruktur dengan hati-hati di mana jenis data yang berbeda berada dalam teknologi memori yang berbeda, karena setiap jenis data memiliki persyaratan yang berbeda untuk kecepatan akses, daya tahan tulis, dan persistensi.

Perangkat lunak operasi CNC berada di FROM.

Perangkat lunak tersebut ditulis di sana selama instalasi perangkat lunak pabrik, dan hanya berubah ketika pembaruan perangkat lunak yang disengaja dilakukan.

Daya tahan tinggi memori flash untuk operasi baca dan daya tahan sedang untuk operasi tulis menjadikannya ideal untuk penggunaan ini — perangkat lunak dibaca pada setiap penyalaan tetapi jarang ditulis.

Parameter dan offset berada di SRAM yang didukung baterai.

Parameter dan offset berubah selama operasi normal — offset diperbarui setelah pemotongan yang memenuhi syarat, parameter disesuaikan selama pemeliharaan — sehingga harus berada di memori yang dapat ditulis dengan cepat dan sering, bukan di Flash.

Tetapi mereka juga harus tetap ada saat daya mati, itulah sebabnya SRAM yang didukung oleh baterai digunakan daripada DRAM.

Beberapa kontroler dan beberapa konfigurasi memori juga menggunakan DRAM untuk buffer kerja — perhitungan interpolasi, buffer komunikasi, dan data eksekusi PMC yang dihasilkan baru pada setiap penyalaan dan tidak perlu bertahan dari siklus daya.

A20B-2902-0370 melayani posisi spesifiknya dalam hierarki memori ini untuk platform kontroler yang ditunjuk.

Desain SMD dan Penanganan Papan

Teknologi pemasangan permukaan mendefinisikan karakter fisik papan seri A20B-2902. Semua komponen — chip memori, logika pendukung, konektor — dipasang di permukaan papan daripada melalui lubang di substrat PCB.

Ini memungkinkan kepadatan komponen yang lebih tinggi pada papan yang lebih kecil, itulah sebabnya modul memori ini dapat mengemas kapasitas penyimpanan yang signifikan ke dalam format papan anak yang ringkas.

Konstruksi SMD juga berarti papan ini memerlukan penanganan yang hati-hati.

Komponen yang dipasang di permukaan PCB lebih rentan terhadap kerusakan fisik akibat penanganan yang salah daripada komponen through-hole.

Papan harus ditangani di tepinya.

Permukaan komponen tidak boleh disentuh dengan tangan kosong — minyak kulit dan residu dapat merusak permukaan komponen atau menimbulkan kontaminasi pada kontak konektor seiring waktu.

Listrik statis adalah perhatian penanganan lainnya. Komponen memori CMOS sensitif terhadap pelepasan muatan elektrostatik.

Peristiwa statis yang tidak akan diperhatikan sebagai kejutan yang dapat dirasakan oleh seseorang masih dapat menghasilkan tegangan yang cukup untuk merusak gerbang logika atau sel memori.

Tindakan pencegahan anti-statis — gelang pergelangan tangan, permukaan kerja yang dibumikan — adalah persyaratan standar saat menangani papan memori SMD apa pun.

Daftar Periksa Pra-Penggantian

Mengganti modul memori seri A20B-2902 memerlukan serangkaian langkah sebelum pekerjaan fisik dimulai. Melewatkan persiapan menciptakan risiko kehilangan data yang memerlukan upaya pemulihan yang signifikan.

Langkah pertama selalu pencadangan lengkap. Untuk modul FROM/SRAM gabungan, pencadangan harus menangkap baik perangkat lunak FROM (dari fungsi pencadangan memori layar boot FANUC) maupun data SRAM (parameter, offset, program, data PMC).

Sebagian besar kontroler FANUC mendukung pencadangan ke kartu SRAM, perangkat memori USB, atau PC melalui RS-232. Gunakan setidaknya salah satu metode ini dan verifikasi pencadangan selesai sebelum melepas modul.

Langkah kedua adalah mengonfirmasi nomor suku cadang modul pengganti.

Seri A20B-2902 berisi banyak varian dengan penampilan fisik yang serupa tetapi kapasitas dan kompatibilitas yang berbeda. Hanya kecocokan nomor suku cadang yang tepat yang menjamin kompatibilitas yang benar.

Setelah penggantian, FROM harus ditulis ulang dengan file perangkat lunak yang benar.

Kemudian data SRAM harus dipulihkan dari cadangan. Mesin tidak boleh dinyatakan siap produksi sampai setiap kategori data telah diverifikasi terhadap cadangan.

FAQ

Q1: Gejala apa yang biasanya dihasilkan oleh A20B-2902-0370 yang gagal sebelum kegagalan total?

Degradasi bertahap pada memori Flash menghasilkan peringatan checksum FROM yang intermiten yang datang dan pergi — sel yang terpengaruh marjinal, lulus beberapa baca dan gagal yang lain. Degradasi SRAM menunjukkan kerusakan data acak sesekali pada parameter atau offset — nilai berubah secara tak terduga antara siklus daya tanpa intervensi manual. Gejala apa pun memerlukan penggantian modul sebelum kegagalan menjadi total.

Setelah kegagalan total terjadi, mesin tidak dapat memulai atau berjalan dengan benar.

Q2: Kontroler menyelesaikan pembaruan perangkat lunak, dan sekarang menunjukkan kesalahan FROM. Apakah pembaruan merusak modul?

Penulisan FROM yang terputus atau dieksekusi secara tidak benar selama pembaruan perangkat lunak dapat merusak satu atau lebih sektor FROM. Jika prosedur pembaruan terganggu oleh kegagalan daya, dengan memilih file perangkat lunak yang salah, atau dengan mencoba memuat perangkat lunak yang tidak kompatibel, kerusakan FROM kemungkinan besar terjadi.

FROM harus ditulis ulang dari awal dengan file perangkat lunak yang benar.

Jika upaya penulisan berulang gagal, chip FROM telah rusak dan modul memerlukan penggantian.

Q3: Setelah mesin dimatikan untuk liburan, kontroler pulih tetapi menunjukkan kehilangan data parameter pada beberapa sumbu. Baterai terbaca 3.0V. Apakah baterai penyebabnya?

Sel lithium 3.0V berada di atau mendekati akhir masa pakainya — sel-sel ini mempertahankan tegangan mendekati nominal hingga kegagalan mendekat.

Pola kehilangan data (mempengaruhi beberapa sumbu tetapi tidak semua) konsisten dengan area sel SRAM yang kehilangan data ketika tegangan baterai turun di bawah ambang batas retensi.

Ganti baterai, muat ulang data parameter dari cadangan, dan jadwalkan pemeriksaan baterai rutin untuk mencegah kekambuhan.

Q4: Layar CNC menunjukkan "KESALAHAN DATA SRAM" saat dinyalakan. Mesin telah disimpan selama 18 bulan. Apa yang terjadi?

Penyimpanan yang diperpanjang tanpa daya eksternal berarti baterai cadangan mendukung SRAM saja selama seluruh periode penyimpanan.

Baterai yang memiliki kapasitas sisa terbatas sebelum penyimpanan mungkin telah habis selama periode penyimpanan, menyebabkan kehilangan data SRAM.

Data SRAM harus dimuat ulang dari cadangan. Periksa tegangan baterai dan ganti jika di bawah 3.2V untuk sel lithium.

Untuk penyimpanan jangka panjang, kontroler harus dinyalakan secara berkala (setiap 3–6 bulan) untuk menjaga kondisi baterai.

Q5: Apakah mungkin untuk menggunakan A20B-2902-0370 di kontroler Seri 18-C yang saat ini menggunakan varian yang berbeda, jika konektornya pas secara fisik?

Kompatibilitas konektor fisik tidak menjamin kompatibilitas elektronik.

Varian seri A20B-2902 dapat berbagi format konektor yang sama sambil memiliki kapasitas memori yang berbeda, rasio FROM/SRAM yang berbeda, atau tegangan antarmuka yang berbeda.

Memasang varian yang salah dapat menyebabkan kontroler gagal mengenali modul, beroperasi dengan alokasi kapasitas memori yang salah, atau menghasilkan kesalahan memori karena ketidakcocokan rentang alamat.

Selalu gunakan nomor suku cadang yang tepat yang didokumentasikan untuk model kontroler tertentu.
