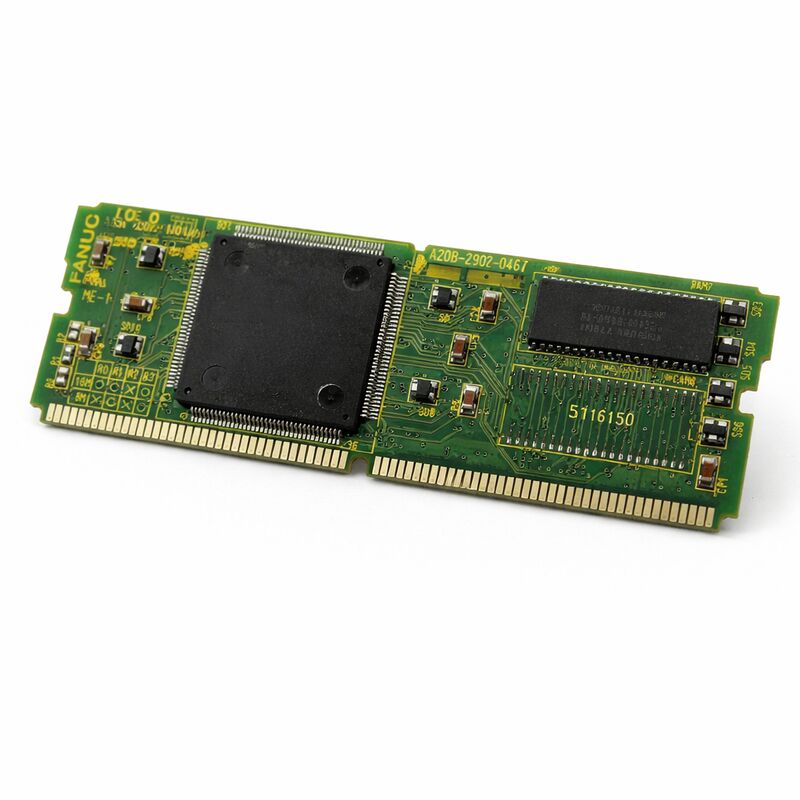

PAPAN PC FANUC A20B-2902-0461 A20B29020461 A2OB-29O2-O461

FANUC A20B-2902-0461 ∙ 8MB DRAM Sistem RAM Modul ∙ Seri 16-C / 18-C CNC, Dihentikan, Jepang Asal

Nomor Bagian:A20B-2902-0461

Produsen:FANUC Corporation (Jepang)

Jenis produk:Modul memori DRAM (SMD Daughter Board)

Kapasitas:8 MB

Jenis memori:DRAM (RAM Dinamis)

Sistem yang kompatibel:FANUC Seri 16-C, 18-C CNC

Status:Dihentikan oleh produsen

Gambaran umum

A20B-2902-0461 adalah modul RAM sistem DRAM 8MB untuk pengontrol CNC Seri 16-C dan 18-C FANUC.Ini adalah SMD kompak (teknologi permukaan-mount) anak papan yang colokan langsung ke soket yang ditunjuk pada PCB pengontrol utama, menyediakan memori akses acak dinamis yang digunakan pengontrol untuk semua operasi sistem real-time selama operasi mesin.

Kontroler seri 16-C dan 18-C dari FANUC mewakili generasi platform CNC kelas menengah yang matang, yang banyak digunakan di pusat pemotong dan pusat pemesinan selama era produksi mereka.

16-C melayani aplikasi memutar dan penggilingan multi-sumbu; 18-C ditargetkan pusat pemesinan kompak yang membutuhkan kontrol terkoordinasi multi-sumbu yang kuat.

Kedua pengontrol bergantung pada memori sistem DRAM untuk pelaksanaan program CNC, pemrosesan logika tangga PMC, penyangga data untuk kontrol servo dan spindle, dan semua perhitungan runtime.A20B-2902-0461 adalah modul DRAM 8MB khusus yang menyediakan memori ini.

DRAM adalah memori yang mudah menguap, membutuhkan siklus refresh terus menerus untuk mempertahankan isinya.

Sistem operasi dan parameter CNC disimpan dalam memori non-volatile (FROM dan SRAM didukung baterai).

DRAM menyimpan data kerja yang dihasilkan selama siklus mesin: buffer interpolasi, buffer komunikasi, dan data eksekusi PMC.pengontrol memuat ulang data yang diperlukan dari memori nonvolatile dan mulai menulis ke DRAM baru.

Modul ini telah dihentikan oleh FANUC.

Unit pengganti berasal dari persediaan surplus yang telah diuji, papan yang direnovasi secara profesional, atau modul asli yang diperbaiki.

Spesifikasi Utama

DRAM dalam Arsitektur Kontroler CNC

Hierarki memori pengendali CNC melayani tujuan yang berbeda untuk jenis data yang berbeda. memori non-volatile (Flash ROM) dan SRAM yang didukung baterai (battery-backed SRAM) mempertahankan isinya saat listrik mati.

Ini menyimpan perangkat lunak sistem CNC, program bagian, parameter, data offset alat, dan tangga PMC. Data ini harus bertahan siklus daya.

DRAM menempati posisi yang berbeda dalam hierarki ini.

Perangkat lunak operasi CNC menggunakan DRAM sebagai scratchpad yang berfungsi.Perhitungan interpolasi menghasilkan data posisi untuk setiap sumbu pada setiap siklus servo. data perintah spindle dipaparkan. data komunikasi PMC ditukar.

Komunikasi dengan perangkat I/O melibatkan manajemen buffer.

Semua data sementara dan sementara ini tinggal di DRAM selama operasi mesin.

Perangkat lunak sistem mengelola alokasi DRAM dan memperbarui secara otomatis.

Operator dan teknisi pemeliharaan biasanya tidak menyadari operasi DRAM sampai gagal. Ketika DRAM gagal, sistem mendeteksi kegagalan melalui rutinitas pengujian memori sendiri.

Alarm yang paling umum adalah kesalahan paritas: pengendali mendeteksi bahwa data yang dibaca dari alamat DRAM tidak sesuai dengan bit paritas yang ditulis dengan data.

Alarm ini muncul saat menyala selama tes memori pengontrol, atau sesekali selama operasi jika sel gagal secara intermiten di bawah tekanan termal.

Alarm kesalahan paritas dan keputusan penggantian

Sebuah alarm kesalahan paritas DRAM adalah indikator yang dapat diandalkan dari kegagalan modul memori. pengontrol seri i / C FANUC melakukan tes memori selama inisialisasi power-on. Jika modul DRAM gagal tes ini,Alarm dihasilkan dan pengontrol tidak dapat melanjutkan ke kondisi operasi normalnya.

Mesin tidak dapat berjalan, diprogram, atau berjalan sampai kesalahan diperbaiki.

Kesalahan paritas intermiten kesalahan yang muncul sesekali selama operasi tetapi tidak konsisten pada saat menyala menunjukkan sel DRAM marginal.Sel dapat lulus uji daya saat modul dingin, tapi gagal selama operasi karena modul pemanasan.

Jika kesalahan paritas muncul hanya setelah pengontrol telah berjalan untuk beberapa waktu, mode kegagalan termal ini mungkin.

Sebelum mengganti modul, cadangan data CNC lengkap sangat penting.

Sementara DRAM itu sendiri tidak stabil dan tidak mengandung data yang disimpan secara permanen, proses penggantian modul membutuhkan pembukaan pengontrol dan penanganan papan utama.

Setiap gangguan yang tidak disengaja pada koneksi SRAM yang didukung baterai atau papan utama dapat menyebabkan kehilangan data dari memori nonvolatile.

Salin semua program, parameter, tangga PMC, dan data alat ke PC atau perangkat penyimpanan USB sebelum memulai pekerjaan.

SMD Konstruksi dan Penanganan

A20B-2902-0461 menggunakan konstruksi permukaan-mount. Chip DRAM dan semua komponen terkait dipasang langsung pada permukaan papan kecil, tanpa komponen lubang.

Konektor ini tidak sekuat konektor tepi besar, tetapi dapat rusak karena kesalahan keselarasan atau pemasangan paksa.

Jangan pernah menyentuh permukaan komponen atau kontak konektor.

Menggunakan tindakan pencegahan anti-statis sepanjang waktu menghasilkan gejala kesalahan paritas yang sama penggantian dimaksudkan untuk menyembuhkan.

Selaraskan konektor dengan hati-hati sebelum menekan papan ke soketnya.

Jika papan tidak sepenuhnya aktif, pengontrol dapat menyalakan tetapi melaporkan kesalahan komunikasi atau alarm memori tak terduga yang tidak sesuai dengan kondisi sebenarnya papan.

FAQ

Q1: CNC menunjukkan alarm kesalahan paritas DRAM saat dihidupkan. Alarm muncul secara konsisten setiap startup. Seberapa yakin kita bisa yakin bahwa itu adalah A20B-2902-0461?

Kesalahan paritas yang konsisten pada setiap power-on adalah indikator kuat dari modul DRAM yang gagal.

Memori pengujian diri pengendali menjalankan urutan tes yang sama pada setiap daya pada, dan sel gagal gagal tes yang sama setiap kali.

Sebelum memesan penggantian, periksa secara visual modul dan soketnya untuk setiap kontaminasi atau kerusakan fisik.

Jika tidak ditemukan, modul telah gagal secara internal dan membutuhkan penggantian.

T2: Alarm paritas muncul hanya setelah mesin telah berjalan selama sekitar 30 menit. power cycling membersihkannya sementara. apa yang terjadi?

Ini adalah kegagalan DRAM modus termal klasik. sel-sel modul adalah marginal mereka lulus tes listrik dingin pada tetapi mengembangkan kesalahan waktu sebagai perangkat memanaskan selama operasi.Karakteristik refresh sel menurun dengan suhu, dan akhirnya data yang dibaca tidak sesuai dengan paritas tertulis.

Mematikan memungkinkan modul dingin, memungkinkan untuk lulus tes dingin lagi.

Jangan terus beroperasi dengan kondisi ini ‡ integritas data selama pemesinan tidak dapat dijamin ketika DRAM tidak stabil secara termal.

T3: Cadangan diambil sebelum penggantian modul. Setelah menginstal penggantian A20B-2902-0461, apakah ada data yang perlu dimuat ulang?

Modul DRAM itu sendiri tidak mengandung data permanen, papan pengganti mulai kosong, yang benar.Parameter yang disimpan di SRAM baterai dapat rusak.

Setelah instalasi, periksa bahwa semua parameter, pergeseran alat, dan data PMC utuh dengan memeriksa nilai kunci terhadap cadangan.

Jika ada nilai yang salah atau alarm muncul setelah dihidupkan kembali, kembalikan dari cadangan.

T4: Apakah ada modul DRAM 8MB lainnya dalam seri A20B-2902 yang dapat menggantikan -0461 dalam Seri 18-C?

Seri A20B-2902 mencakup beberapa varian DRAM 8MB yang dicocokkan dengan generasi pengontrol yang berbeda dan konfigurasi soket papan utama.

Varian lain dalam seri yang sama (seperti -0630 untuk 16i/18i) menggunakan dimensi papan yang berbeda, konfigurasi konektor, atau spesifikasi DRAM.

Mereka tidak dapat diganti tanpa kompatibilitas yang dikonfirmasi.

T5: Apakah mungkin untuk memperbaiki A20B-2902-0461 pada tingkat komponen daripada mengganti seluruh papan?

Chip DRAM adalah komponen komoditas, dan teknisi perbaikan papan yang terampil kadang-kadang dapat mengidentifikasi dan mengganti chip yang rusak tertentu pada modul DRAM.Apakah ini praktis tergantung pada jenis paket chip dan ketersediaan komponen yang cocok.

Pada papan permukaan-mount, penggantian chip membutuhkan peralatan rework SMT presisi.

Jika layanan perbaikan yang memenuhi syarat menawarkan modul perbaikan yang diuji dengan garansi, ini adalah alternatif yang layak dan hemat biaya untuk mendapatkan original surplus yang diuji.
