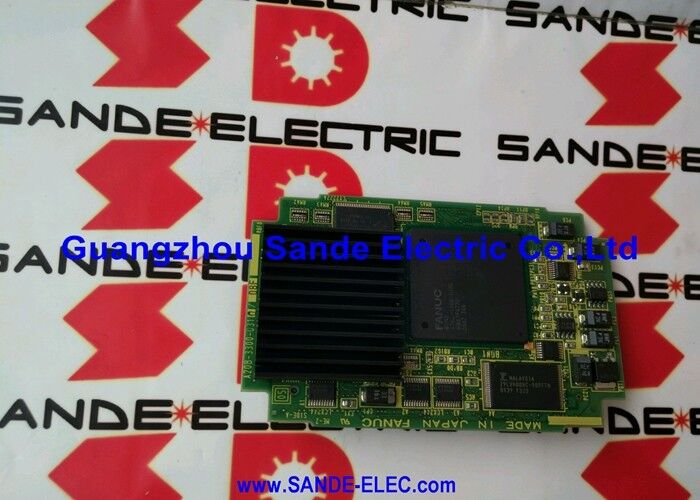

1 pcs FANUC board bekas A20B-2902-0490 diuji A20B29020490 A2OB-29O2-O49O

FANUC A20B-2902-0490 HSSB CRT Control Module Series 16-C / 18-C, Jepang Asal

Nomor Bagian:A20B-2902-0490

Produsen:FANUC Corporation (Jepang)

Jenis produk:HSSB CRT Control Module (High Speed Serial Bus Daughter Board)

Seri papan:A20B-2902

Sistem yang kompatibel:FANUC Seri 16-C, 18-C dan kompatibel

Gambaran umum

A20B-2902-0490 adalah modul kontrol CRT HSSB untuk sistem CNC FANUC Seri 16-C dan 18-C.HSSB adalah singkatan dari High-Speed Serial Bus arsitektur komunikasi yang digunakan FANUC untuk menghubungkan unit kontrol CNC ke perangkat perifer termasuk layar CRT.

Modul ini adalah antarmuka yang membuat link bekerja.Ini menyambung langsung ke papan CPU utama dari Series 16/18 Model C controller dan menangani jalur sinyal antara prosesor CNC dan sistem tampilan.

Tanpa papan ini, fungsi tampilan CRT tidak ada.

CNC dapat beroperasi secara internal, tetapi layar panel operator tidak akan menerima data atau menampilkan layar CNC dengan benar.papan ini adalah perangkat keras yang memungkinkan operator untuk melihat apa yang dilakukan CNC.

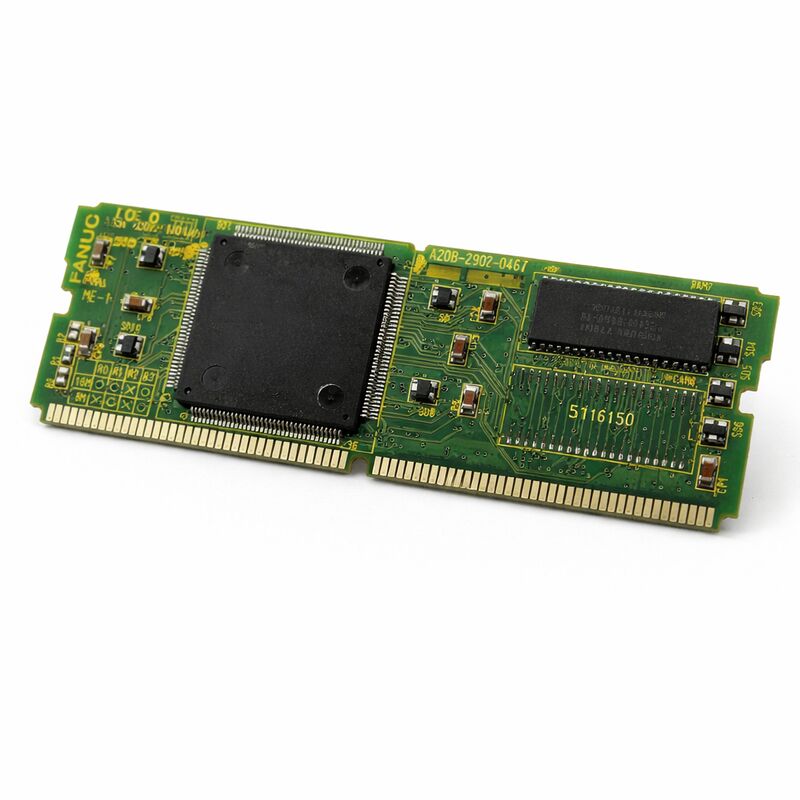

Seri A20B-2902 adalah keluarga papan anak plug-in FANUC untuk platform CPU utama Seri 16/18.

Varian -0490 secara khusus menangani output bus serial berkecepatan tinggi ke CRT. It brings display communication capability to the controller without requiring a separate display interface board in the controller rack — the function is integrated into the main CPU board through this plug-in module.

Spesifikasi Utama

HSSB Arsitektur Komunikasi Tampilan

Awal FANUC i-series dan C-series CNC controller dipisahkan kontrol elektronik dari tampilan dan MDI unit.

Kedua unit dihubungkan oleh bus serial berkecepatan tinggi daripada metode antarmuka paralel yang lebih tua.

Hal ini memungkinkan satu kabel untuk membawa data tampilan, input keyboard, dan sinyal kontrol antara pengontrol dan stasiun operator.

A20B-2902-0490 menyediakan perangkat keras sisi pengontrol untuk bus ini. Di sisi unit tampilan, papan antarmuka yang cocok atau sirkuit memproses data serial yang masuk dan mengemudi CRT.Kedua ujung hubungan HSSB harus kompatibel.

Mengganti hanya modul sisi pengontrol sementara perangkat keras sisi layar memiliki kesalahan tidak akan mengembalikan fungsi tampilan, dan sebaliknya.

Pendekatan bus serial mengurangi kompleksitas kabel dibandingkan dengan antarmuka tampilan paralel.

Hal ini juga memberikan beberapa isolasi listrik antara unit CRT tegangan tinggi dan elektronik pengontrol CNC, manfaat dalam lingkungan kabinet di mana pengontrol mesin alat beroperasi.

Fungsi Tampilan Teks dan Grafis CRT

Pada kontroler seri 16-C dan 18-C, layar berfungsi dalam berbagai peran.dan tampilan jalur alat grafis di mana opsi diinstal.

Semua konten layar ini mengalir dari prosesor CNC ke CRT melalui link HSSB yang dikelola oleh A20B-2902-0490.

Tampilan teks adalah garis dasar.

CNC terus mengirimkan data layar yang mewakili status tampilan saat ini menus, nilai parameter, teks alarm, pembacaan posisi.

Modul antarmuka CRT di ujung layar menampilkan data ini sebagai karakter dan angka yang terlihat di layar.

Tanpa modul HSSB di sisi pengontrol yang menghasilkan aliran data ini, layar tidak menerima apa pun.

Fungsi grafis jika sistem dikonfigurasi dengan tampilan jalur alat grafis atau layar mode grafis lainnya juga rute melalui tautan HSSB yang sama.Modul sisi pengontrol menangani baik teks dan grafis output data seperti yang didefinisikan oleh perangkat lunak CNC.

Desain dan Pemasangan Plug-In

A20B-2902-0490 dipasang langsung pada papan CPU utama dari Series 16/18 Model C controller.

Papan terhubung melalui soket khusus pada PCB CPU utama dan tidak memerlukan kabel terpisah di dalam kabinet pengontrol.

Pendekatan integrasi ini menjaga kabel internal pengontrol minimal.

Seluruh fungsi output HSSB bersifat mandiri pada papan anak.

Jika papan gagal, modul dihapus dan diganti tanpa mengganggu papan lain di pengontrol.

PCB CPU utama, modul memori, modul PMC, dan papan anak lainnya tetap tidak terganggu.

Setelah instalasi, tidak ada konfigurasi ulang perangkat lunak yang biasanya diperlukan. Papan menyediakan fungsi perangkat keras yang sudah diharapkan oleh perangkat lunak CNC untuk hadir dalam sistem yang dikonfigurasi dengan benar.

FAQ

T1: Tampilan CRT kosong saat power-up. Semua fungsi CNC lainnya tampak normal. Apakah A20B-2902-0490 yang salah?

Tampilan kosong dengan operasi CNC normal konsisten dengan kegagalan komunikasi HSSB baik modul sisi pengontrol (papan ini) atau antarmuka sisi tampilan yang rusak.

Swap diagnosis order: konfirmasi unit CRT sendiri daya pada (indikator sendiri atau lampu latar), kemudian memeriksa kabel HSSB untuk kerusakan atau koneksi longgar di kedua ujung.

Jika kabel dan unit tampilan memeriksa, A20B-2902-0490 menjadi tersangka utama.

T2: Tampilan menunjukkan karakter yang salah atau layar yang tidak lengkap.

Output tampilan yang rusak atau parsial menunjukkan data yang rusak pada link serial. Ini dapat berasal dari pemancar (A20B-2902-0490), kabel (pempek kebisingan, konduktor rusak),atau penerima di ujung tampilan.

Mulailah dengan kabel HSSB kabel di lingkungan mesin alat menumpuk keausan mekanis pada konektor dan sepanjang bagian fleksibel.

Ubah atau uji kabel sebelum menyimpulkan modul adalah kesalahan.

Q3: Modul diganti dan tampilan bekerja, tapi hanya dalam mode teks grafik alat tampilan jalur tidak ada.

Tampilan jalur alat grafis membutuhkan opsi FANUC yang sesuai untuk dimuat dan diaktifkan dalam perangkat lunak.

Modul HSSB menyediakan jalur komunikasi fisik untuk semua konten tampilan, tetapi opsi tampilan grafis harus dipasang secara terpisah di FROM CNC dan diaktifkan melalui parameter.

Opsi grafis yang hilang atau tidak aktif menghasilkan gejala ini secara independen dari perangkat keras tampilan.

T4: Apakah semua revisi A20B-2902-0490 dapat ditukar?

Sufiks revisi pada papan anak FANUC (misalnya, /01A, /02A) menunjukkan revisi produksi yang dapat menangani perubahan manufaktur atau komponen.revisi terbaru kompatibel dengan revisi sebelumnya.

Namun, jika revisi tertentu diminta dalam dokumentasi layanan mesin, gunakan revisi itu kecuali dikonfirmasi sebaliknya.

Selang /02A yang dicatat dalam beberapa daftar produk menunjukkan revisi khusus dalam keluarga nomor bagian ini.

T5: Mesin Seri 16-C telah berjalan dengan baik. Layar CRT mulai berkedip dan kemudian menjadi kosong. Apa yang harus diperiksa sebelum mengganti modul HSSB?

Sebuah tampilan yang terdegradasi dari berkedip ke kosong lebih biasanya adalah kesalahan unit tampilan (penuaan tabung CRT, kegagalan inverter,atau kesalahan catu daya di layar) atau kesalahan kabel daripada kegagalan modul HSSB pada pengontrol.

Modul HSSB bekerja atau tidak degrasi bertahap tidak khas dari papan antarmuka digital.

Periksa sumber daya unit tampilan dan kondisi tabung CRT terlebih dahulu.
