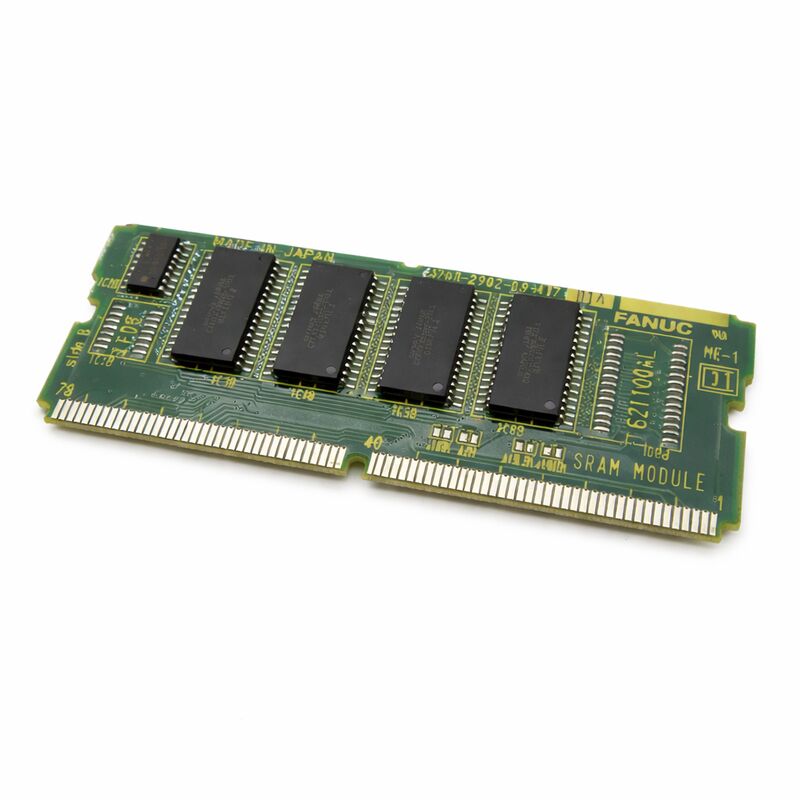

FANUC A20B-2902-0642 | Modul SRAM 256K dengan Kontrol Spindel Analog — Seri 16/18/21, Asal Jepang

Nomor Suku Cadang: A20B-2902-0642

Produsen: FANUC Corporation (Jepang)

Jenis Produk: Modul Memori SRAM dengan Antarmuka Spindel Analog (Papan Anak SMD)

Kapasitas Memori: SRAM 256 KB

Sistem yang Kompatibel: FANUC Seri 16 / 18 / 21 dan yang kompatibel

Gambaran Umum

A20B-2902-0642 adalah modul plug-in fungsi ganda untuk sistem CNC FANUC Seri 16, 18, dan 21. Modul ini menggabungkan SRAM 256 kilobyte dengan antarmuka spindel analog terintegrasi pada satu papan anak tipe SMD.

Papan ini dipasang langsung ke motherboard CPU utama dan menyediakan dua kemampuan secara bersamaan: memori volatil untuk penyimpanan data CNC dan output perintah kecepatan spindel analog untuk mengontrol amplifier spindel tipe analog.

Dua fungsi dalam satu papan penting dalam praktik. Pada sistem Seri 16/18/21 yang dikonfigurasi untuk penggerak spindel analog, modul ini adalah cara kedua antarmuka kontrol spindel dan SRAM tambahan dikirimkan ke pengontrol.

Papan terpisah untuk setiap fungsi ada dalam keluarga modul ini, tetapi A20B-2902-0642 menangani keduanya dari satu posisi plug-in.

Antarmuka spindel analog adalah perangkat keras spesifik yang mengubah perintah kecepatan spindel CNC menjadi sinyal tegangan analog.

Amplifier spindel yang dirancang untuk input perintah analog — amplifier yang lebih tua atau dioptimalkan biayanya yang umum pada generasi mesin yang menggunakan kontrol Seri 16/18/21 — menerima tegangan ini sebagai referensi kecepatannya.

Antarmuka pada papan ini menghasilkan dan mengkondisikan sinyal tersebut.

Spesifikasi Utama

Antarmuka Spindel Analog — Cara Kerjanya

Spindel pada mesin perkakas CNC memerlukan kontrol kecepatan yang presisi. Sistem CNC FANUC modern berkomunikasi perintah kecepatan spindel ke penggerak spindel melalui tautan serial digital — amplifier spindel membaca perintah digital dan mengeksekusinya.

Tetapi banyak amplifier spindel, terutama yang dari generasi 1990-an yang cocok dengan instalasi mesin Seri 16/18/21, adalah tipe perintah analog.

Mereka mengharapkan sinyal ±10V atau 0–10V yang proporsional dengan kecepatan spindel yang diperintahkan.

Antarmuka spindel analog pada A20B-2902-0642 mengubah referensi kecepatan spindel digital internal CNC menjadi tegangan analog ini. Amplifier spindel membaca tegangan. CNC tidak memiliki output analog sendiri — kemampuan analog itu sepenuhnya disediakan oleh papan antarmuka ini. Tanpa terpasang, CNC tidak memiliki jalur untuk memerintahkan amplifier spindel tipe analog.

Mesin mungkin menyala tetapi spindel tidak akan merespons perintah kecepatan.

Output perintah kecepatan dikontrol secara presisi.

Algoritma kontrol spindel CNC menghitung referensi kecepatan yang benar dan meneruskannya ke DAC (digital-to-analog converter) antarmuka pada papan ini.

Tegangan yang dihasilkan mencerminkan kecepatan yang diperintahkan secara akurat dalam rentang input amplifier.

SRAM 256K — Memori Volatil untuk Operasi CNC

SRAM 256 kilobyte pada modul ini adalah memori volatil yang didukung baterai.

Mereka menyimpan data yang ditulis dan dibaca CNC secara terus menerus selama operasi: program bagian, tabel parameter, data offset alat, variabel makro, dan informasi runtime lainnya.

Data ini harus bertahan dari siklus daya — baterai cadangan menjaga isi SRAM tetap utuh saat mesin dimatikan.

256 KB adalah alokasi SRAM yang moderat menurut standar saat ini, tetapi sesuai untuk banyak konfigurasi Seri 16/18/21. Sistem dengan pustaka program bagian yang besar, data manajemen masa pakai alat yang ekstensif, atau banyak variabel makro dapat memperoleh manfaat dari modul SRAM yang lebih besar.

Untuk konfigurasi mesin standar, 256 KB mengakomodasi persyaratan penyimpanan program dan parameter normal.

Baterai cadangan SRAM adalah item pemeliharaan. Baterai memiliki masa pakai terbatas dan harus diganti sebelum rusak. Ketika tegangan baterai turun di bawah ambang batasnya, data SRAM hilang pada peristiwa mati daya berikutnya.

Mesin akan menampilkan alarm saat restart dengan kesalahan memori. Ganti baterai secara terjadwal, bukan sebagai respons terhadap alarm memori.

Kapan Modul Ini Pilihan yang Tepat

FANUC menawarkan beberapa varian dari keluarga modul spindel dan memori analog A20B-2902-0XXX untuk Seri 16/18/21.

Pilihan yang tepat tergantung pada konfigurasi spindel mesin. Jika mesin menggunakan amplifier spindel analog dan memerlukan alokasi SRAM 256 KB, A20B-2902-0642 adalah modul yang sesuai.

Jika mesin menggunakan penggerak spindel serial sebagai gantinya, varian modul yang berbeda — tanpa antarmuka spindel analog — diperlukan.

Selalu konfirmasikan jenis penggerak spindel dan nomor suku cadang modul yang ada sebelum mencari pengganti. Memasang modul antarmuka analog pada sistem spindel serial akan menghasilkan alarm spindel.

Memasang modul spindel serial pada sistem spindel analog akan membuat spindel tidak terkendali.

FAQ

Q1: Spindel tidak merespons perintah kecepatan. CNC tidak menampilkan alarm. Mungkinkah A20B-2902-0642 menjadi penyebabnya?

Mulailah dengan mengonfirmasi tegangan perintah analog ada di input perintah amplifier spindel menggunakan voltmeter.

Jika CNC memerintahkan kecepatan spindel tetapi tegangan pada input amplifier tidak berubah, jalur output analog — termasuk papan ini — adalah lokasi kesalahan.

Jika tegangan berubah dengan benar tetapi spindel tidak merespons, kesalahan ada pada amplifier atau motor spindel itu sendiri.

Q2: Mesin menampilkan kesalahan memori SRAM saat startup setelah libur akhir pekan. Baterai SRAM tidak beralarm. Apa lagi yang bisa menyebabkan ini?

Kesalahan memori setelah periode mati daya singkat dengan baterai yang dilaporkan sehat mungkin menunjukkan tegangan baterai telah turun di bawah ambang batas penahan SRAM bahkan sebelum ambang batas alarm baterai rendah tercapai. Ukur tegangan baterai secara langsung.

Jika terbaca di bawah 2.7V, ganti dan pulihkan parameter dari cadangan.

Ambang batas alarm baterai rendah dan ambang batas penahan SRAM yang sebenarnya bukanlah titik yang sama.

Q3: Apakah output spindel analog pada modul ini dapat disesuaikan?

Rentang tegangan output analog ditentukan oleh pengaturan parameter spindel CNC.

Tegangan spindel maksimum, polaritas arah, dan penguatan dapat disesuaikan melalui parameter CNC.

Perangkat keras pada papan ini mendukung fungsi yang dapat diatur perangkat lunak ini. Tidak diperlukan penyesuaian jumper perangkat keras untuk instalasi standar.

Q4: Bisakah A20B-2902-0642 digunakan pada mesin yang saat ini dilengkapi dengan varian modul spindel analog yang berbeda?

Kapasitas SRAM dan fitur antarmuka spindel bervariasi di antara varian dalam keluarga modul spindel analog A20B-2902.

Jika modul pengganti memiliki kapasitas SRAM yang sama dan jenis antarmuka spindel yang sama dengan yang diganti, itu adalah pengganti langsung.

Jika salah satu parameter berbeda, verifikasi kompatibilitas dengan dokumentasi sistem sebelum pemasangan.

Q5: Setelah mengganti modul ini, spindel berfungsi dengan benar tetapi offset alat salah. Apa yang terjadi?

Modul baru terpasang kosong — semua data SRAM, termasuk offset alat, tidak ada.

Tabel offset alat harus dipulihkan dari cadangan setelah penggantian modul SRAM apa pun.

Jika tidak ada cadangan, offset harus diukur ulang dan dimasukkan kembali secara manual sebelum produksi dilanjutkan.

Ini berlaku untuk semua data yang berada di SRAM: parameter, program, dan offset.
