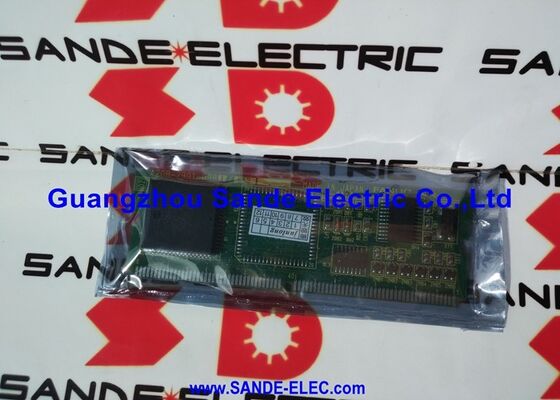

Fanuc PCB Board A20B-2902-0670 Digunakan dalam Kondisi Baik A20B29020670 A2OB-29O2-O67O

FANUC A20B-2902-0670 500.000 Beta i Power Supply Driver Board Untuk biSVSP Servo/Spindle Combo Drive, Seri A06B-6134, SVSP-40/40-15i dan Konfigurasi Multi-Axis

Gambaran umum

PeraturanFANUC A20B-2902-0670adalah papan penggerak catu daya di dalam seri FANUC biSVSP FANUC's integrated combination module yang menempatkan kemampuan servo axis drive dan kemampuan spindle drive dalam satu unit kompak.

Konsep biSVSP mengatasi masalah teknik panel yang nyata: lemari penggerak CNC tradisional membutuhkan modul servo amplifier (SVM) terpisah dan modul amplifier spindle terpisah (SPM),Mengkonsumsi lebar panel yang besar dan membutuhkan koneksi bus individu di antara mereka.

BiSVSP mengintegrasikan kedua fungsi servo axis dan spindle dalam satu modul, secara dramatis mengurangi jejak panel dan menyederhanakan topologi kabel.

Di dalam modul biSVSP, tiga papan sirkuit cetak yang berbeda bekerja sama dalam pengaturan fisik dan listrik yang ditentukan.Komunikasi CNC (FSSB atau serupa), dan logika pengendalian sumbu / spindle.

Papan kabel menyediakan titik-titik antarmuka konektor untuk kabel eksternal, daya motor, umpan balik encoder, sinyal kontrol.Papan daya ¢ yang mana A20B-2902-0670 adalah bagian pengemudi ¢ menangani konversi daya yang sebenarnya: menerima input AC tiga fase, menghasilkan bus DC, beralih modul IGBT untuk output servo dan spindle,dan menyediakan rel DC tegangan rendah yang diatur untuk papan kontrol dan kabel.

A20B-2902-0670 secara khusus adalah bagian pengemudi dari perakitan papan daya ini bagian yang membawa sirkuit penggerak gerbang, sirkuit pasokan listrik tingkat logika,dan antarmuka antara perangkat keras konversi daya dan sinyal kontrol dari PCB kontrol.

Ini bukan papan daya penuh (yang membawa IGBTs dan rectifier);adalah driver PCB yang dipasang pada papan daya yang menjembatani domain kontrol digital tegangan rendah dan domain switching daya tinggi.

Spesifikasi Utama

Arsitektur biSVSP Integrasi Tiga Papan

Arsitektur tiga papan modul biSVSP lebih terintegrasi daripada arsitektur dua papan modul Alpha SVM dan SPM sebelumnya.

Dalam Alpha SVM2 (A06B-6079), misalnya, mengganti kartu atas (A20B-2001-0931) adalah pertukaran yang mudah karena kartu atas dan dasar secara mekanis dan listrik independen.

Dalam biSVSP, tiga papan berbagi jalur sinyal dan pesawat daya yang saling terhubung melalui konektor backplane,dan tata letak fisik dari modul A06B-6134 lebih kompak, membuat identifikasi papan individu dan penggantian lebih kompleks.

Integrasi ini adalah alasan mengapa beberapa pusat perbaikan spesialis lebih memilih untuk melayani biSVSP sebagai unit lengkap, mengganti seluruh modul A06B-6134 daripada mengganti papan individu.

Ketika modul biSVSP dikembalikan ke pusat perbaikan, teknisi memiliki akses ke seluruh perakitan, dapat melakukan pengukuran diagnostik pada semua antarmuka secara bersamaan pada rig pengujian,dan dapat mengganti setiap papan atau komponen yang gagal.

Papan pengemudi A20B-2902-0670 dalam bagian daya adalah salah satu sub-persatuan yang dapat diidentifikasi yang dapat diganti dalam proses perbaikan ini.

Papan Pengemudi Sumber Daya

Dalam bagian daya biSVSP, driver PCB A20B-2902-0670 melakukan fungsi yang penting untuk saluran output servo dan spindle:

Generasi sinyal penggerak gerbang:The IGBT modules in the biSVSP's servo and spindle output stages require gate drive signals — precise timed pulses at the correct voltage level — to switch on and off at the correct phase in the PWM cycle.

Sirkuit penggerak gerbang di PCB driver menerjemahkan sinyal PWM daya rendah dari papan kontrol ke tegangan yang lebih tinggi,pulsa arus yang lebih tinggi yang dibutuhkan untuk secara andal beralih gerbang IGBT pada kecepatan yang diperlukan untuk kontrol motor (biasanya frekuensi pembawa 2 ∼ 8 kHz).

Sumber daya terisolasi untuk pengemudi gerbang:Driving IGBT gates in a half-bridge or full-bridge configuration requires bootstrap or isolated power supplies — each IGBT gate drive circuit needs a local power supply referenced to its own emitter potential, yang melayang pada potensi yang berbeda selama beralih.

Pengemudi PCB membawa sirkuit catu daya terisolasi (biasanya transformator frekuensi tinggi kecil atau sirkuit pompa muatan) yang menyediakan pasokan drive gerbang terapung ini.

Interlock dan sinyal perlindungan routing:Pengemudi PCB membawa kontrol relay muatan, DC bus pra-muatan memungkinkan logika, overcurrent trip logika,dan sinyal aktif / nonaktif yang memungkinkan papan kontrol untuk aman urutan bagian daya selama startup, operasi normal, dan kondisi kesalahan.

BiSVSP dalam Aplikasi Mesin Alat CNC

Integrasi modul biSVSP membuatnya sangat menarik untuk mesin bubut CNC dan pusat pemesinan yang lebih kecil di mana real estate drive gabungan di lemari listrik terbatas.

Mesin bubut CNC dua sumbu khas (sumbu servo X dan Z, ditambah spindle) dapat dilayani oleh modul biSVSP tunggal satu kotak, satu koneksi input AC, satu bus DC,satu kipas versus susunan tradisional dari dua modul SVM dan satu SPM yang akan menempati tiga kali lebar panel.

Seri A06B-6134 biSVSP mencakup berbagai kombinasi arus servo/spindle,dari SVSP-40/40-15i terkecil (di mana "40/40" menggambarkan dua sumbu servo dan "15i" arus nominal spindle) melalui kombinasi servo/spindle triple yang melayani tiga sumbu servo dan spindle.

The A20B-2902-0670 driver board is common across this range of configurations — its gate drive and power supply circuits are fundamentally the same regardless of the specific current rating of the IGBT stage it drives.

FAQ

T1: Apakah A20B-2902-0670 harus dipesan secara terpisah, atau apakah lebih baik untuk mengganti modul A06B-6134 lengkap?

Untuk sebagian besar skenario pemeliharaan, pertukaran modul lengkap (mengirim A06B-6134 yang gagal ke pusat perbaikan dan menerima penggantian yang diuji) adalah pendekatan berisiko rendah.

Integrasi papan ketat biSVSP berarti bahwa mendiagnosis papan tertentu yang gagal membutuhkan akses rig uji yang sebagian besar tim pemeliharaan produksi tidak memiliki di tempat.

If the A20B-2902-0670 has been positively identified as the faulty board by a specialist who has the test equipment — and if the remaining boards in the module are confirmed serviceable — ordering the driver board alone is the lower-cost path.

Tanpa kepastian diagnostik ini, pemasangan papan pengemudi pengganti ke dalam rangkaian dengan kesalahan yang tidak terdeteksi pada papan kontrol atau papan kabel menghasilkan modul gagal kedua.

T2: Apa gejala kesalahan khas pada modul biSVSP yang menunjukkan bahwa papan pengemudi daya (A20B-2902-0670) telah gagal?

Gangguan papan pengemudi daya biasanya muncul sebagai: kegagalan modul untuk memberi energi pada bus DC (relay muatan bus DC tidak ditutup, atau sirkuit pra-muatan gagal meningkatkan tegangan bus,menunjukkan bahwa sirkuit kontrol relay muatan papan pengemudi telah gagal); satu atau lebih saluran output servo atau spindle yang menghasilkan arus motor yang salah atau tidak ada meskipun perintah kontrol yang benar (menunjukkan kegagalan sirkuit drive gerbang untuk kaki IGBT yang terkena);atau alarm overvoltage/overcurrent yang berkorelasi dengan peristiwa switching daya tertentu dan tidak merespons pengaturan parameter.

Bandingkan ini dengan kesalahan papan kontrol (kesalahan komunikasi FSSB, kesalahan encoder) dan kesalahan papan kabel (masalah khusus konektor yang mempengaruhi integritas sinyal pada kabel tertentu).

T3: Bisakah modul biSVSP beroperasi sementara hanya dengan fungsi servo jika bagian penggerak spindle gagal, atau sebaliknya?

Tidak, karena ketiga saluran output (sumbu servo dan spindle) berbagi papan daya, DC bus, dan power driver PCB,kegagalan pada bagian manapun dari papan pengemudi daya biasanya melumpuhkan seluruh modul.

biSVSP tidak dirancang untuk operasi degradasi yang anggun dengan kegagalan papan parsial integrasi perdagangan fleksibilitas operasional untuk kompak.

Kerusakan pada PCB driver yang menonaktifkan output spindle juga mencegah poros servo beroperasi dengan aman,karena perlindungan dan interlock logika adalah umum di semua saluran di papan pengemudi.

T4: Apa komponen yang paling rentan terhadap kegagalan pada A20B-2902-0670 dalam modul biSVSP jangka panjang?

Pada modul biSVSP layanan diperpanjang (10+ tahun), komponen yang paling sering gagal pada papan pengemudi adalah: kondensator elektrolitik pada sirkuit pasokan listrik bantu (kehilangan kapasitas terkait usia,Peningkatan ESR, dan eventual ventilasi elektrolit); optocoupler dalam penghalang isolasi antara sinyal kontrol dan sirkuit gerbang drive (mengurangi melalui penuaan LED di pemancar optocoupler,meningkatkan konstanta waktu dari penghalang isolasi dan menyebabkan distorsi waktu drive gerbang pada frekuensi switching yang lebih tinggi); dan transistor sinyal kecil dan IC di sirkuit kontrol relay muatan, yang dapat gagal karena tekanan termal di modul yang dipasang di lokasi yang berventilasi buruk.

Penggantian komponen penuh yang berfokus pada area-area ini, yang dilakukan oleh spesialis, secara substansial mengembalikan keandalan papan pengemudi.

T5: Apa tindakan pencegahan yang diperlukan ketika papan A20B-2902-0670 berada di dalam modul yang perlu dibuka untuk inspeksi atau perbaikan?

Kondensator bus DC dari modul biSVSP mempertahankan tegangan berbahaya (potensial 300~600V DC tergantung pada tegangan pasokan) selama beberapa menit setelah daya AC dihapus.

Sebelum membuka modul untuk inspeksi atau penghapusan papan, konfirmasi bahwa bus DC telah sepenuhnya dikosongkan dengan mengamati LED "muatan" di permukaan modul (harus dimatikan),dan kemudian mengukur terminal bus DC dengan meter dinilai untuk tegangan.

Peralatan perlindungan pribadi (sarung tangan terisolasi yang sesuai dengan tegangan, perlindungan mata) diperlukan selama verifikasi ini.Tindakan pencegahan ESD juga diperlukan setiap kali papan elektronik kontrol terpapar, karena papan pengemudi membawa IC drive gerbang CMOS yang sensitif terhadap pelepasan elektrostatik.
