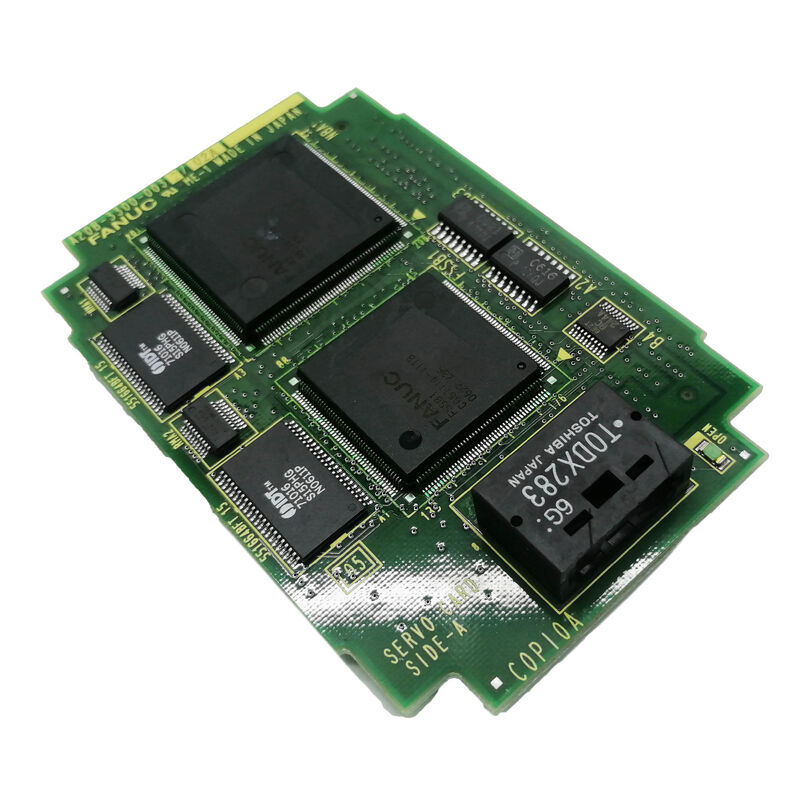

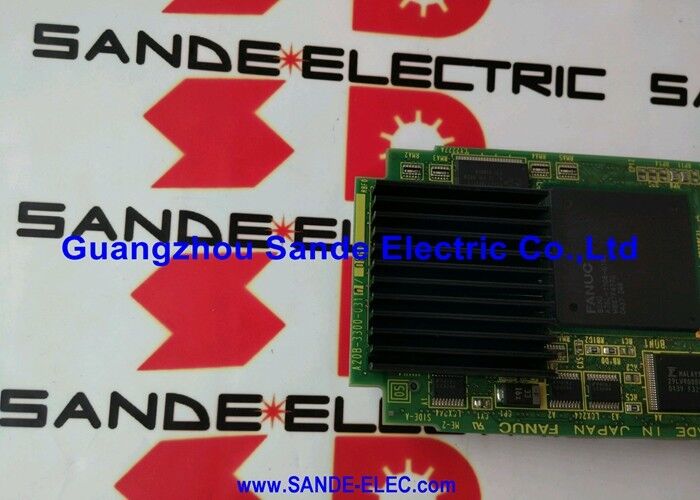

Fanuc A20B-3300-0070 PC Board A20B33000070 A2OB-33OO-OO7O

A20B-3300-0070 FANUC Intel 486DX2 Modul CPU 66MHz F20i / F21i / 16i / 18i / 21i Kartu CPU CNC

Intel 486DX2 pada 66MHz The Processing Core

A20B-3300-0070 membawa prosesor Intel 486DX2 sebagai unit pemrosesan pusatnya.inti internal prosesor berjalan pada 66 MHz sementara antarmuka bus eksternal berjalan pada 33 MHzPenunjukan "DX2" mencerminkan perkalian ini DX adalah varian 486 yang dilengkapi dengan titik terapung dan 2 yang menunjukkan pengganda jam internal 2 ×.

Dalam konteks CNC, 66 MHz mewakili kapasitas pemrosesan yang signifikan untuk generasi CNC di mana kartu ini beroperasi.Blok program melihat ke depan, PMC ladder execution semua berjalan pada inti CPU ini. 66 MHz clock rate memberikan cukup ruang untuk menjalankan tugas-tugas ini dalam tenggat waktu real-time ketat yang dikenakan oleh CNC.

Spesifikasi Utama

Antarmuka Memori SRAM, DRAM dan Flash

A20B-3300-0070 mendukung tiga jenis antarmuka memori, masing-masing melayani fungsi yang berbeda dalam sistem CNC:

Flash (DARI ¢ Flash Baca-Hanya Memori):Menyimpan perangkat lunak sistem CNC, parameter servo, dan program pemesinan dalam bentuk non-volatile.Ini adalah lapisan penyimpanan jangka panjang gambar sistem CNC yang mengembalikan operasi setelah siklus daya.

SRAM:RAM statis yang didukung baterai menyimpan program dan parameter yang dimodifikasi operator selama operasi mesin normaldan data yang tercatat selama pengaturan. SRAM membutuhkan baterai cadangan untuk mempertahankan data selama mati daya. Akses SRAM cepat dan memungkinkan CNC untuk membaca dan menulis pengaturan ini dengan cepat selama operasi.

DRAM:Dynamic RAM menyediakan memori kerja utama untuk eksekusi program aktif CPU, buffer di mana blok program berjalan, hasil perhitungan, dan keadaan eksekusi OS hidup selama operasi.DRAM adalah volatile dan tidak memerlukan cadangan baterai karena isinya diisi ulang pada setiap power-up dari flash dan SRAM.

Skenario Aplikasi

Kesalahan CPU CNC:Pusat mesin seri 16i gagal menyelesaikan urutan bootnya, menampilkan alarm yang terkait dengan modul CPU.kartu CPU A20B-3300-0070 diidentifikasi sebagai komponen yang gagal. Penggantian mengembalikan normal CNC startup dan operasi.

Pemulihan pengontrol F21i:Unit CNC F21i dengan prosesor yang tidak berfungsi dipulihkan dengan memasang A20B-3300-0070 yang diuji.CNC memuat ulang perangkat lunak sistem dari flash dan melanjutkan operasi normal dengan parameter sebelumnya yang ditetapkan.

CPU cadangan bengkel:Sebuah departemen pemeliharaan alat mesin mempertahankan A20B-3300-0070 sebagai cadangan bengkel untuk unit CNC seri i, memungkinkan penggantian cepat modul CPU pada setiap 16i, 18i,atau 21i CNC di pabrik mereka tanpa menunggu pengadaan komponen.

FAQ

T1: Apakah A20B-3300-0070 bekerja pada semua sistem 16i, 18i, dan 21i, atau hanya revisi perangkat keras tertentu?

A20B-3300-0070 dikonfirmasi untuk perangkat keras Model A generasi i. Revisi perangkat keras berikutnya dari seri 16i/18i/21i menggunakan papan utama yang diperbarui yang mungkin memerlukan versi kartu CPU yang berbeda.Memverifikasi generasi perangkat keras CNC target dari layar informasi sistem (menu diagnostik) sebelum dipasangPenunjukan kartu F20i/F21i dalam deskripsi produk mengidentifikasi generasi FANUC Seri 20/21 sebagai target utama, dengan kompatibilitas 16i dan 18i sebagai aplikasi silang yang dikonfirmasi.

T2: Apakah parameter CNC dipertahankan ketika kartu CPU A20B-3300-0070 diganti?

Parameter CNC disimpan dalam memori SRAM (baterai-backed) dan Flash pada papan utama dan modul memori tidak pada kartu CPU itu sendiri.Mengganti kartu CPU tidak menghapus parameter CNC selama baterai SRAM sehat dan modul flash tetap dipasang. Namun, selalu melakukan cadangan parameter penuh sebelum setiap penggantian papan. Jika sistem gagal untuk boot setelah penggantian CPU,parameter dan perangkat lunak CNC mungkin perlu dipulihkan dari media cadangan.

T3: Apa signifikansi kinerja prosesor 486DX2 untuk aplikasi CNC?

Untuk tugas CNC, prosesor ini menangani interpolasi, penutupan loop servo pada kecepatan sub-milisekund, pelaksanaan program PMC,dan melihat ke depan buffering 66 MHz menyediakan lebar pita perhitungan yang diperlukan untuk multigubung kontur multigubung dan mesin feed rate tinggi. Unit titik terapung terpadu DX2 (FPU) mempercepat perhitungan trigonometri dalam interpolasi melingkar dan heliks.Performa 486DX2 sangat cocok dengan persyaratan waktu nyata CNC.

T4: Bisakah A20B-3300-0070 ditingkatkan menjadi prosesor yang lebih cepat?

Tidak. Kartu CPU dirancang di sekitar waktu tertentu, antarmuka bus, dan tingkat sinyal dari Intel 486DX2.atau lainnya akan membutuhkan kartu CPU yang berbeda yang dirancang untuk arsitektur bus prosesor ituPeningkatan prosesor dalam sistem CNC FANUC dilaksanakan dengan mengganti kartu CPU lengkap dengan kartu generasi yang lebih tinggi, bukan dengan mengganti chip prosesor.

Q5: Bagaimana kegagalan A20B-3300-0070 hadir di CNC?

Gejala khas dari kegagalan kartu CPU termasuk: CNC gagal untuk menyelesaikan startup dan menampilkan CPU atau sistem alarm; CNC menggantung di titik tetap dalam urutan boot;CNC bekerja secara tidak teratur melakukan beberapa tugas secara tidak benar sementara yang lain tampak normal; atau CNC melewati startup tetapi menghasilkan kesalahan eksekusi program yang tidak dapat dijelaskan yang tidak sesuai dengan kesalahan program yang valid.Gejala ini berbeda dari kegagalan modul memori (yang biasanya menyebabkan kode alarm khusus yang terkait dengan SRAM), DRAM, atau FROM) dan menunjuk secara khusus ke inti pemrosesan CPU.
