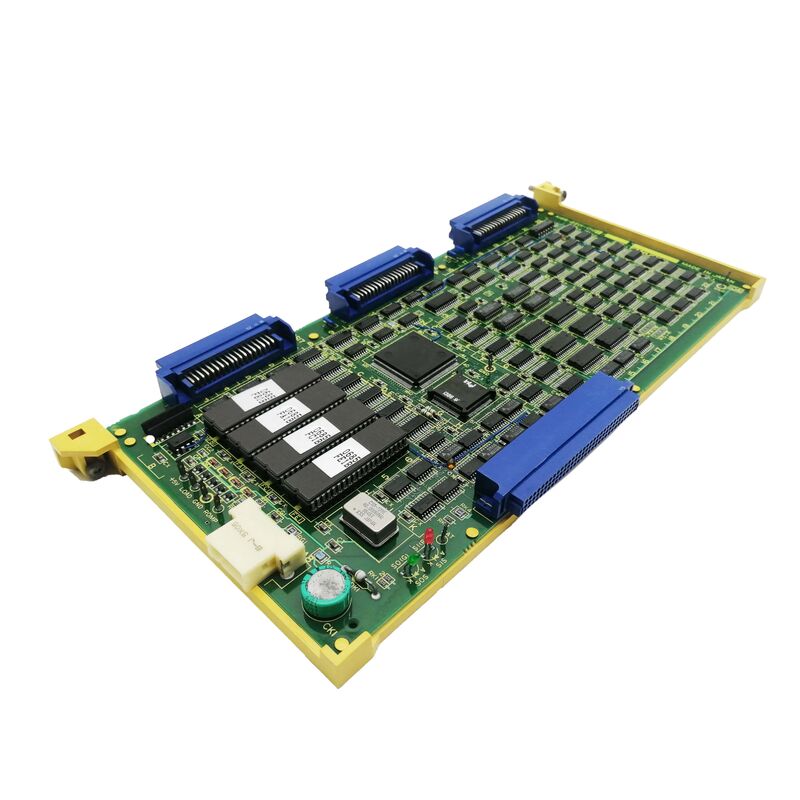

A16B-2200-0320 Papan PCB Fanuc A16B22000320 AI6B-22OO-O32O

A16B-2200 — Seri yang Mencakup Fungsi CNC dan Robot

Seri A16B-2200 adalah salah satu keluarga PCB FANUC yang paling beragam secara fungsional — dikonfirmasi sepanjang sesi ini untuk mencakup papan untuk kontrol utama CNC, kontrol sumbu robot, perluasan opsi, dan fungsi PMC (Programmable Machine Controller) di berbagai generasi produk FANUC.

Papan yang dikonfirmasi dari sesi ini mencakup seluruh seri:

A16B-2200-0320 menempati posisi 032x — antara papan PMC/I/O yang sudah ada (034x) dan sebelum sumbu robot dan grup papan utama CNC (085x–091x).

Hal ini menempatkannya dalam arsitektur perangkat keras FANUC Seri 16/18/21 dan era sistem kontrol terkait.

Informasi Produk Utama

A16B-2200 dalam Arsitektur Kontrol Seri 16

Papan utama seri 16-A (A16B-2200-0900): "Bagian dari sistem kontrol gelombang pertama 16, 18 dan 21." Hal ini menempatkan seluruh seri A16B-2200 di lapisan dasar arsitektur kontrol CNC Seri 16, 18, dan 21 FANUC.

Posisi 032x A16B-2200-0320 dalam seri ini — di awal urutan penomoran — menunjukkan bahwa A16B-2200-0320 dapat menjalankan fungsi kontrol dasar dalam arsitektur sistem Seri 16/18/21. Penomoran dewan FANUC dalam satu seri sering kali dimulai dari papan yang lebih mendasar (angka lebih rendah) ke papan yang lebih terspesialisasi (angka lebih tinggi).

Fungsi papan umum di zona 03xx seri A16B-2200 meliputi:

Fungsi PMC dan I/O:Kisaran 034x mencakup papan master PMC-M I/O Link ROM — kedekatan 032x menunjukkan fungsi I/O atau PMC terkait.

Sub-CPU dan papan komunikasi:Sistem Seri 16/18 sebelumnya menggunakan beberapa papan untuk tugas CPU dan komunikasi — papan 032x dapat menjalankan salah satu peran fungsional yang ditentukan ini.

Skenario Aplikasi

Kesalahan papan kontrol CNC:FANUC CNC atau sistem otomasi mengembangkan kesalahan yang dapat dilacak ke A16B-2200-0320. Papan diidentifikasi dari label nomor bagiannya.

Penggantian mengembalikan fungsi kontrol sistem.

Persediaan cadangan preventif:Fasilitas produksi yang menjalankan CNC era Seri 16/18/21 menggunakan A16B-2200-0320 sebagai cadangan untuk respons kesalahan yang cepat.

Pertanyaan Umum

Q1: Bagaimana cara memastikan A16B-2200-0320 adalah board yang benar untuk sistem FANUC saya?

Baca nomor komponen dari label papan yang terpasang. Jika tertulis A16B-2200-0320, ini adalah pengganti yang telah dikonfirmasi.

Referensi silang dengan tabel suku cadang dalam manual pemeliharaan FANUC Seri 16/18 yang berlaku untuk mengonfirmasi peran fungsional dan posisi slot papan.

Q2: Apakah A16B-2200-0320 melayani aplikasi pengontrol CNC atau robot?

Seri A16B-2200 melayani aplikasi CNC dan robot — dikonfirmasi oleh A16B-2200-0854 (papan sumbu robot) dan A16B-2200-0900 (CPU utama Seri 16-A). Penerapan spesifik posisi 032x dikonfirmasi dari dokumentasi sistem host.

Q3: Apakah penggantian A16B-2200-0320 memerlukan cadangan data CNC?

Hal ini tergantung pada peran fungsional dewan.

Papan yang membawa memori (SRAM, FROM) atau data konfigurasi CNC aktif memerlukan cadangan sebelum penggantian.

Antarmuka dan papan logika biasanya tidak memerlukan cadangan data.

Konfirmasikan dari deskripsi fungsi papan dalam manual pemeliharaan yang berlaku.

Q4: Tindakan pencegahan ESD apa yang berlaku untuk A16B-2200-0320?

Tangani dengan tali pergelangan tangan antistatis yang diarde pada permukaan yang aman terhadap ESD.

Simpan dan transportasi dalam kemasan anti-statis.

Matikan CNC atau pengontrol sepenuhnya sebelum mengakses papan internal apa pun.
