A16B-2200-0350 Papan PCB Fanuc A16B22000350 AI6B-22OO-O35O

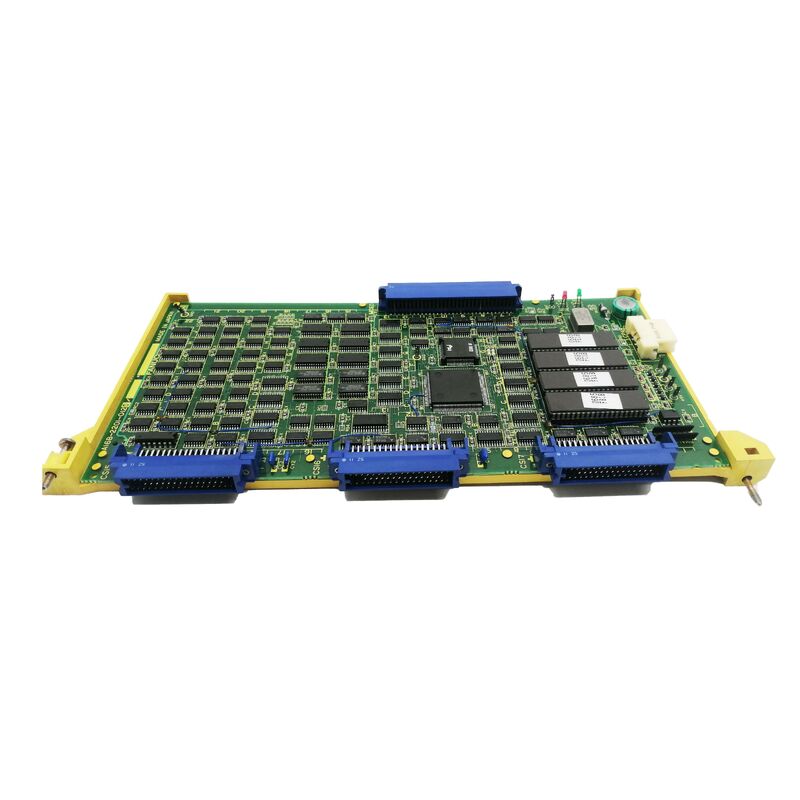

A16B-2200-0350 | Papan Grafis Resolusi Tinggi CRT Warna Seri FANUC 0-C 9 Inci — Kontrol CNC 0C/0F/00C

Warna dan Resolusi Tinggi — Satu Langkah Di Atas Layar Standar 0-C

Tampilan operator CNC FANUC Seri 0-C standar adalah monokrom — memadai untuk tampilan program, pengeditan parameter, dan diagnostik dasar, namun terbatas pada kemampuannya menyajikan informasi grafis dengan diferensiasi visual. A16B-2200-0350 menyediakan peningkatan "GRAPHICS 9 INCH CRT COLOR HI RESOLUTION" untuk sistem CNC Seri 0-C. Ini merupakan peningkatan yang berarti dalam tiga hal:

Tampilan warna:Warna menambahkan kode visual ke antarmuka CNC. Informasi status, pesan alarm, posisi sumbu, dan tampilan grafis dapat menggunakan warna untuk membedakan kategori — sumbu aktif dalam satu warna, teks alarm berwarna merah, status normal berwarna hijau. Warna mengurangi beban kognitif operator untuk membaca layar CNC dengan cepat dalam kondisi produksi.9 inci

CRT:Ukuran layar 9 inci menyediakan lebih banyak area tampilan dibandingkan alternatif CRT yang lebih kecil — menyesuaikan lebih banyak baris program, lebih banyak bidang parameter, atau grafik lebih besar dalam area tampilan operator tanpa memerlukan pengguliran terus-menerus.

Resolusi tinggi:Kepadatan piksel yang lebih tinggi pada layar CRT menghasilkan karakter yang lebih tajam, garis grafis yang lebih bersih, dan teks kecil yang lebih mudah dibaca — khususnya bermanfaat ketika melihat daftar program yang padat atau layar diagnostik yang lebih halus.

Informasi Produk Utama

Kompatibilitas Silang — 0C, 0F, dan 00C

Deskripsi "#0C/F/00C" mengidentifikasi tiga varian CNC Seri 0 yang menggunakan A16B-2200-0350:

Seri 0-C:Produksi utama generasi CNC Seri 0 — digunakan pada pusat permesinan (0-MC, 0-MD), pusat pembubutan (0-TC, 0-TD), dan mesin gerinda.

Seri 0-F:Konfigurasi selanjutnya dari lini Seri 0, mewakili perangkat keras yang berevolusi dalam keluarga platform yang sama.

Seri 00C:Penunjukan konfigurasi terkait dalam arsitektur CNC Seri 0 — awalan "00" yang mengidentifikasi varian sistem tertentu. Kompatibilitas silang ini berarti A16B-2200-0350 melayani beberapa konfigurasi keluarga Seri 0 — satu papan grafis mencakup rentang instalasi 0-C, 0-F, dan 00C.

Skenario Aplikasi

Kesalahan grafis warna 0-MC CNC:Tampilan warna pusat permesinan Seri 0-MC FANUC gagal — panel operator tidak menampilkan gambar atau keluaran warna yang rusak. Papan grafis A16B-2200-0350 diidentifikasi sebagai kesalahan. Penggantian mengembalikan tampilan resolusi tinggi penuh warna.Peningkatan tampilan CNC 0-TD:Pusat putar Seri 0-TD yang awalnya ditentukan tanpa grafis berwarna menerima A16B-2200-0350 sebagai peningkatan — menambahkan warna dan resolusi tinggi ke monitor CRT 9 inci yang sudah ada.

Pertanyaan Umum

Q1: Model CNC apa yang tercakup dalam notasi kompatibilitas "#0C/F/00C"?

Awalan # dalam deskripsi bagian FANUC mengidentifikasi varian kompatibilitas. "0C" mencakup Seri 0-C (0-MC, 0-MD, 0-TC, 0-TD, 0-MF, 0-TF); "F" mencakup varian Seri 0-F; "00C" mencakup konfigurasi Seri 00C. Ketiganya berbagi slot papan grafis A16B-2200 dan standar antarmuka video yang sama, memungkinkan A16B-2200-0350 melayani ketiganya dari satu nomor komponen.

Q2: Apakah A16B-2200-0350 untuk panel operator CRT atau layar pemantauan terpisah?

A16B-2200-0350 melayani panel operator CNC CRT — layar berwarna 9 inci yang terpasang atau berdekatan dengan unit keyboard MDI yang merupakan antarmuka CNC utama operator. Ini bukan layar pemantauan mesin atau tampilan terpisah — ini adalah tampilan antarmuka operator inti CNC.

Q3: Dapatkah A16B-2200-0350 dipasang di Seri 0-C yang saat ini memiliki papan grafis monokrom?

Mengganti papan grafis monokrom dengan warna A16B-2200-0350 juga memerlukan monitor CRT berwarna 9 inci yang kompatibel — CRT monokrom tidak merespons sinyal video berwarna dengan benar. Pastikan monitor yang ada adalah jenis warna sebelum memasang A16B-2200-0350. Peningkatan monitor mungkin diperlukan bersamaan dengan papan grafis.

Q4: Apakah penggantian A16B-2200-0350 mempengaruhi parameter atau program CNC?

Tidak. Parameter dan program CNC berada di modul SRAM dan FROM pada papan CPU utama. Papan grafis tidak menyimpan data CNC. Mengganti A16B-2200-0350 tidak mempengaruhi data pemesinan apa pun.
