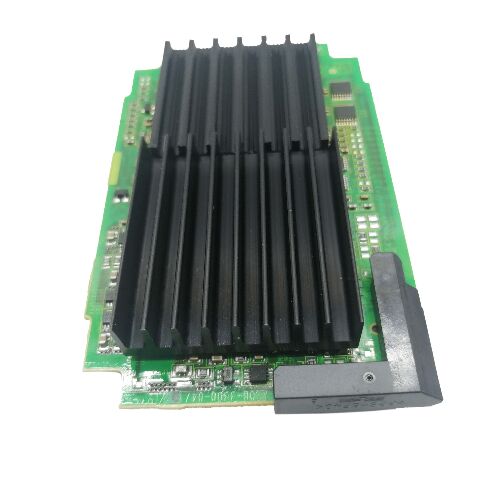

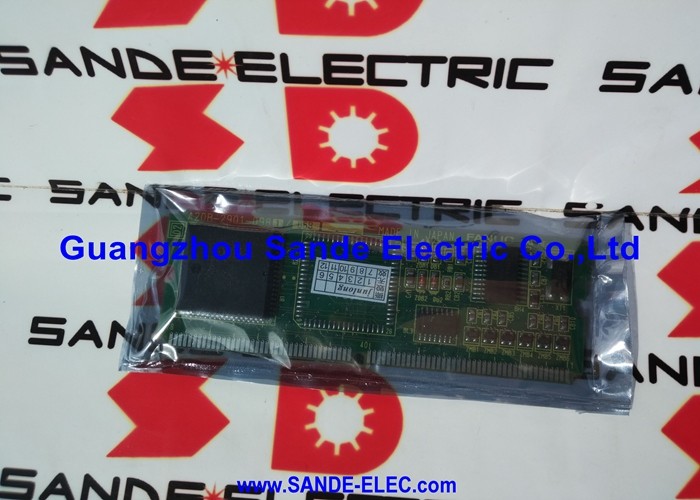

1 PC Baru Fanuc A20B-3300-0091 Papan PCB A20B33000091 A2OB-33OO-OO91

FANUC A20B-3300-0091∙ 7.2-Inch Monochrome Character Display PCB untuk Seri 16i / 18i / 21i CNC, LCD / MDI Unit, Character-Only Output, Bagian Belakang Panel Operator

Gambaran umum

PeraturanFANUC A20B-3300-0091adalah display driver PCB untuk LCD karakter monokrom 7,2 inci dalam sistem CNC seri i FANUC.

Itu terletak di belakang panel LCD di dalam stasiun operator,dihubungkan ke papan CPU utama secara fisik dilampirkan ke bagian belakang unit LCD/MDI dan bersentuhan langsung dengan backplane yang menghubungkannya ke logika pemrosesan pusat CNC.

Setiap kali seorang operator membaca nomor program, memeriksa parameter, melihat pesan alarm, atau langkah melalui tabel offset pada 7.2 inci mono I seri kontrol,data melewati sirkuit generasi video PCB ini sebelum muncul di layar.

Penunjukan "hanya karakter" adalah perbedaan utama antara A20B-3300-0091 dan varian tampilan grafis dalam seri A20B-3300.Character display PCB menghasilkan output video menggunakan karakter ROM a lookup table mapping ASCII atau kode karakter serupa ke pola piksel.

CNC mengirim kode karakter, dan papan tampilan mengubahnya menjadi pola titik dalam siklus pemindaian LCD.

Pendekatan ini efisien secara komputasi dan menghasilkan teks yang jelas dan dapat dibaca untuk layar data yang padat yang digunakan operator sebagian besarpembacaan kecepatan spindle tetapi tidak dapat membuat grafik bitmap bentuk bebas.

Varian tampilan grafis (ditemukan dalam warna atau tampilan mono yang mampu grafis pada mesin yang sama) membawa sirkuit kelas GPU tambahan untuk membuat simulasi jalur alat, grafik bentuk gelombang,dan layar bantuan grafis.

A20B-3300-0091 tidak membawa sirkuit ini dan mesin yang dilengkapi dengan PCB ini akan menampilkan kontrol yang tidak memiliki layar simulasi grafis,bahkan jika pengaturan opsi perangkat lunak CNC dikonfigurasi untuk mengaktifkan grafis.

Untuk situs di mana operator bergantung pada alur kerja teks saja, keterbatasan ini tidak terlihat; untuk mesin di mana tampilan jalur alat grafis adalah harapan operasional,PCB tampilan grafis yang sesuai diperlukan sebagai gantinya..

Spesifikasi Utama

Dimana A20B-3300-0091 Fits di 16i / 18i / 21i Ekosistem Tampilan

Seri FANUC i (16i, 18i, 21i) menawarkan operator berbagai pilihan tampilan pada saat pembelian mesin, dan PCB tampilan yang dipasang di pabrik mencerminkan tingkat pilihan yang dibeli.

Di ujung dasar: tampilan karakter monokrom 7,2 inci A20B-3300-0091.

Di bagian atas: layar berwarna 9 inci atau 10,4 inci (grafis berwarna penuh, resolusi tertinggi).

Setiap tingkat membutuhkan tampilan yang berbeda PCB pada papan CPU utama dan PCB ini tidak dapat ditukarkan panel LCD, tampilan PCB,dan pengaturan opsi tampilan perangkat lunak CNC semua harus cocok.

Alat mesin yang dibeli dengan opsi tampilan hanya karakter mungkin memiliki opsi perangkat lunak tambahan (opsi grafis, DNC2, dll.) yang tidak diaktifkan dalam konfigurasi yang dipasang.Mengubah perangkat keras tampilan dari karakter ke grafis mengganti A20B-3300-0091 dengan PCB grafis yang sesuai tidak secara otomatis mengaktifkan fitur perangkat lunak grafisPengaturan byte opsi CNC dan berpotensi pendaftaran opsi modul FROM juga harus diperbarui, yang biasanya membutuhkan keterlibatan FANUC atau kunci opsi yang sesuai.

Apa yang Terlihat pada Tampilan Hanya Karakter

Tampilan karakter mendukung semua yang dibutuhkan operator untuk operasi mesin CNC sehari-hari:

Pemilihan program dan isinya:Nomor program bagian (format Oxxxx), blok program (kode G, M, T dalam teks), dan daftar direktori program.

Tampilan posisi:Koordinat mesin, koordinat workpiece, dan sisa perjalanan diupdate setiap siklus scan CNC, muncul sebagai teks numerik.

Tampilan alarm dan pesan:Alarm sistem (alarm PS, alarm SV, alarm OT) dengan nomor alarm dan deskripsi teks, pesan operator yang ditulis di tangga PMC.

Layar parameter:Semua parameter CNC (bernomor 0 sampai 9999+) ditampilkan sebagai nilai numerik dengan nomor parameter, dapat dinavigasi melalui keyboard MDI.

Tampilan Offset:Pergeseran geometri alat, pergeseran keausan, pergeseran koordinat kerja semua tabel numerik dibaca langsung dari memori offset.

Diagnosis dan servo screen:Nilai servo load meter, kecepatan spindle, dan data diagnostik dalam bentuk numerik.

Tak satu pun dari ini membutuhkan grafik bitmap.

Operator yang telah bekerja pada kontrol FANUC hanya karakter secara konsisten melaporkan tidak ada pembatasan alur kerja praktis untuk operasi menggiling, penggilingan, dan penggilingan standar.

FAQ

T1: Gejala apa yang terlihat pada panel operator menunjukkan bahwa PCB A20B-3300-0091 gagal, bukan panel LCD itu sendiri?

Diagnosis utama adalah apakah lampu latar LCD menyala. Jika lampu latar menyala (panel bersinar) tetapi tidak ada karakter muncul,PCB tampilan adalah penyebab yang mungkin panel LCD dan inverternya berfungsi, tapi sinyal video dari tampilan PCB tidak ada atau rusak.

Jika lampu latar mati sepenuhnya, kemungkinan besar penyebabnya adalah inverter lampu latar yang rusak atau sirkuit daya panel LCD.

Indikator lain dari kegagalan PCB tampilan: karakter yang tercabut atau sebagian ditampilkan (beberapa baris benar, yang lain salah), layar kosong dengan lampu latar,atau pola statis yang tidak diperbarui ketika tombol MDI ditekanBertukar papan dengan unit yang dikenal baik untuk mengkonfirmasi.

P2: Mesin saat ini memiliki A20B-3300-0091 (tampilan karakter). Dapatkah ditingkatkan menjadi tampilan grafis dengan mengganti PCB ini?

Secara fisik, ya PCB tampilan grafis untuk ukuran layar yang sama cocok dengan slot backplane yang sama.

Secara fungsional, upgrade juga membutuhkan opsi tampilan CNC untuk diaktifkan dalam perangkat lunak sistem (modul FROM),yang merupakan proses pendaftaran opsi yang dikendalikan FANUC melalui sistem kunci opsi.

PCB tampilan grafis saja, yang dipasang pada mesin yang tidak memiliki opsi grafis terdaftar dalam sistemnya, tidak akan menghasilkan output grafis.

Jika mesin awalnya dipesan tanpa opsi grafis, memulihkan tampilan karakter dengan penggantian A20B-3300-0091 yang mirip adalah jalur yang mudah.

Jika perlu peningkatan tampilan grafis yang asli, pendaftaran opsi harus ditujukan melalui FANUC atau sumber yang disetujui FANUC.

T3: Apakah A20B-3300-0091 dapat ditukarkan dengan PCB tampilan A20B-3300 lainnya untuk tampilan mono 7,2 inci?

Tidak secara langsung dalam seri A20B-3300, varian berbeda dalam protokol antarmuka tampilan, penanganan resolusi, dan kompatibilitas opsi.

7 dengan kemampuan grafis.PCB mono 2 inci (seperti A20B-3300-0154 atau lainnya) membawa sirkuit yang berbeda dan tidak dapat menggantikan A20B-3300-0091 hanya karakter tanpa pengaturan opsi perangkat lunak yang sesuai.

Dalam varian karakter saja,nomor bagian yang terkait erat (berbagi struktur akhiran -3300-00xx yang sama) harus diverifikasi terhadap papan CPU utama mesin tertentu dan versi perangkat lunak sebelum penggantian.

Mengkonsultasikan manual koneksi panel operator FANUC (B-63003EN atau setara untuk seri tertentu) atau dokumentasi kabel pembuat mesin alat mengkonfirmasi varian PCB tampilan mana yang benar.

T4: Apakah A20B-3300-0091 menyimpan data khusus mesin (parameter, program) yang harus disimpan sebelum dihapus?

Tidak. PCB tampilan adalah perangkat output video stateless ¢ tidak membawa data pengguna, tidak ada parameter mesin, dan tidak ada penyimpanan program.Ini hanya mengubah data yang diterima dari papan CPU utama menjadi sinyal videoMenghapus dan menggantinya tidak memerlukan cadangan data khusus untuk papan ini.

Namun, jika papan diganti sebagai bagian dari penggantian papan CPU utama yang lebih luas, semua parameter mesin, program,dan data tangga PMC harus didukung dari CNC sebelum papan utama tergangguPenggantian PCB tampilan itu sendiri tidak merusak data yang disimpan.

T5: Apa tindakan pencegahan yang diperlukan saat mengganti A20B-3300-0091?

Matikan mesin sepenuhnya dan tunggu bis DC (jika ada spindle atau servo amplifier yang terhubung) untuk melepaskan sebelum membuka panel operator.Display PCB diakses dari bagian belakang unit LCD/MDI, biasanya dengan menghapus penutup belakang dari panel kontrol.

PCB terhubung melalui konektor tepi backplane dan dapat diamankan dengan satu atau dua sekrup.

Pastikan semua orientasi konektor cocok sebelum menempatkannya pada papan pengganti ‡ tempat duduk yang tidak benar pada backplane dapat merusak pin konektor.Aktifkan dan konfirmasi fungsi tampilan karakter sebelum menutup panel.
