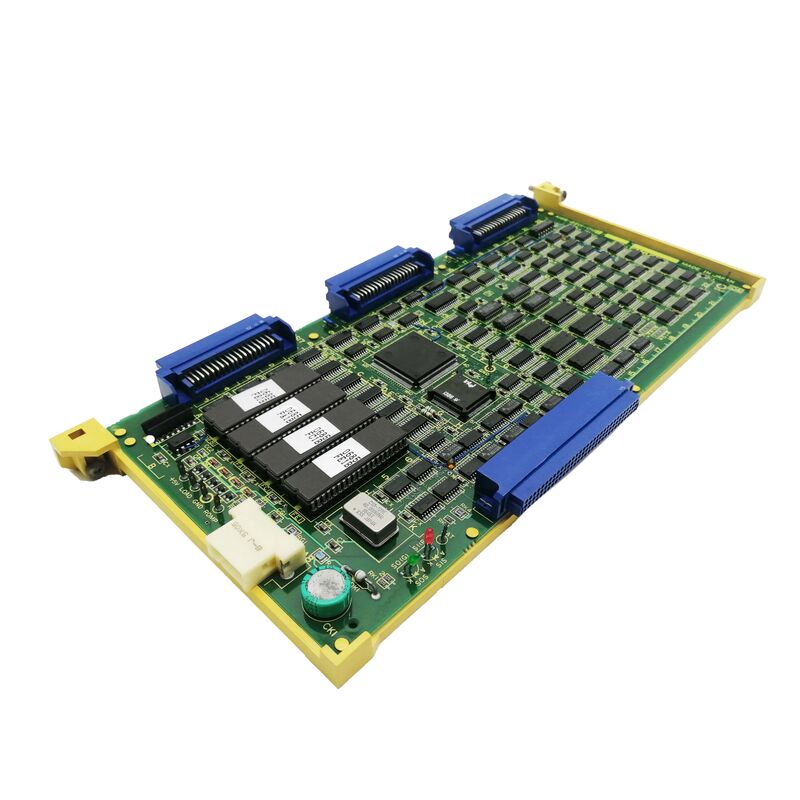

A16B-2200-0370 Papan PCB Fanuc A16B22000370 AI6B-22OO-O37O

A16B-2200-0370 ∙ FANUC 32-Bit 5th / 6th Axis PCB ∙ Seri 0-C (Zero-C) Control / Two-Axis Expansion / Seri A16B-2200

Zero-C FANUC's Compact CNC dan Batas Porosnya

"Zero C Control" dalam deskripsi produk mengacu pada FANUC Series 0-C FANUC's compact CNC yang dipasarkan dengan nama seri "Zero".CNC ekonomis . Konfigurasi Seri 0-C standar mendukung hingga 4 sumbu servo yang dikendalikan. Untuk sebagian besar alat mesin CNC era Seri 0-C, 4 sumbu sudah cukup:

• Mesin bubut CNC: Z dan X = 2 sumbu (standar), hingga 4 dengan sumbu C dan sumbu Y
• Pusat pemesinan CNC: X, Y, Z = 3 sumbu (standar), hingga 4 dengan meja putar Tapi beberapa mesin membutuhkan lebih.sebuah pusat pengolahan dengan dua poros putar, atau mesin tujuan khusus A16B-2200-0370 menyediakan jalur perangkat keras untuk jumlah sumbu yang diperluas ini.

Informasi Produk Utama

Aplikasi yang membutuhkan sumbu ke-5 dan ke-6 pada seri 0-C

Jenis mesin yang membutuhkan A16B-2200-0370:

Mesin bubut CNC twin-turret:Sebuah pusat putar menara ganda memiliki dua perakitan menara independen masing-masing dengan gerakan Z dan X sendiri.A16B-2200-0370 menambahkan sumbu menara kedua (Z2, X2 sebagai sumbu 5 dan 6).

Pusat pengolahan CNC dengan konfigurasi sumbu 4+2:Pusat pengolahan dengan 3 sumbu linier utama (X, Y,Z) dan 1 sumbu putar utama dapat menambahkan 2 sumbu servo lebih sumbu putar kedua dan fungsi servo bantu yang membutuhkan ekspansi sumbu 5 dan 6.

Mesin multi sumbu untuk tujuan khusus:Jalur transfer, sistem pemesinan multi-stasiun, atau mesin otomatisasi yang dibangun khusus yang dikendalikan oleh CNC Seri 0-C mungkin membutuhkan lebih dari 4 poros servo untuk merangkai komplemen mekanik penuh mereka.

Skenario Aplikasi

Kesalahan papan ekspansi poros mesin putar 0-C twin-turret:Sebuah mesin bubut FANUC Series 0-C twin-turret CNC mengembangkan servo alarm secara khusus pada sumbu turret kedua (5 dan 6). sumbu utama berfungsi normal.Penggantian mengembalikan fungsi sumbu 5 dan 6.4+2 pusat poros mesin pemeliharaan papan:Sebuah pusat pengolahan seri 0-C dengan 6 poros yang dikendalikan mengalami pemeliharaan papan kontrol.

FAQ

T1: Apakah A16B-2200-0370 menggantikan papan CPU utama, atau dipasang di sampingnya?

A16B-2200-0370 adalah papan ekspansi yang dipasang di samping papan CPU utama Seri 0-C.A16B-2200-0370 menambahkan pemrosesan untuk sumbu 5 dan 6 di slot khusus atau posisi konektor pada arsitektur pilihan papan utamaKedua papan harus berfungsi untuk sistem 6 sumbu penuh untuk beroperasi.

T2: Dapatkah CNC Seri 0-C dengan A16B-2200-0370 beroperasi dalam mode 4 sumbu jika papan ekspansi gagal?

Ketika A16B-2200-0370 gagal, sumbu 5 dan 6 menghasilkan alarm.Apakah CNC dapat terus beroperasi pada 4 sumbu pertamanya tergantung pada konfigurasi keamanan mesin beberapa mesin memerlukan semua sumbu yang dikonfigurasi untuk sehat sebelum memungkinkan operasi. Konfirmasi dari perilaku program PMC mesin apakah modus 4 sumbu terdegradasi mungkin.

T3: Apakah A16B-2200-0370 khusus untuk Seri 0-C atau juga digunakan dalam Seri 0-D?

Deskripsi secara eksplisit menentukan "FOR ZERO C CONTROL" Series 0-C. Seri 0-D adalah generasi perangkat keras yang berbeda dengan arsitektur ekspansi porosnya sendiri.Konfirmasi dari dokumentasi perangkat keras yang berlaku sebelum memasang A16B-2200-0370 dalam sistem Seri 0-D.

T4: Apakah mengganti A16B-2200-0370 membutuhkan servo parameter re-entry untuk sumbu 5 dan 6?

No. Parameter servo untuk semua enam sumbu termasuk sumbu 5 dan 6 berada di SRAM utama CNC. Setelah memasang pengganti A16B-2200-0370,CNC menerapkan kembali parameter yang ada untuk saluran sumbu ke-5 dan ke-6- Memverifikasi respon servo yang benar pada kedua sumbu ekspansi sebelum kembali ke produksi.
