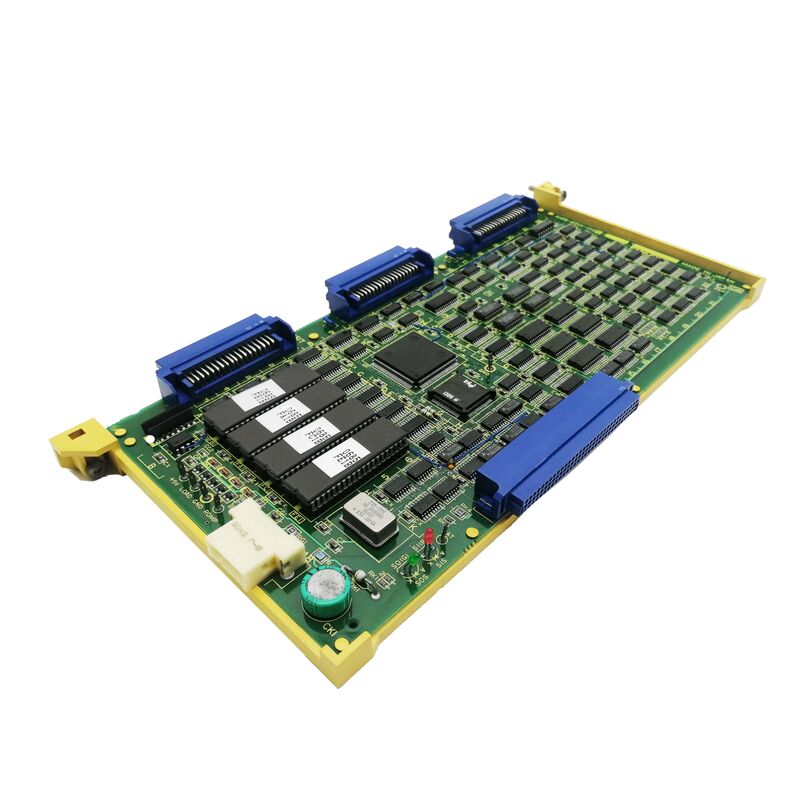

A16B-2200-0391 Papan PCB Fanuc A16B22000391 AI6B-22OO-O39I

A16B-2200-0391∙ FANUC Series 0-C 2-Axis Serial Pulse Coder Axis Card PULCO / Tipe A / Alpha Servo Interface / OT-C / D / F

PULCO Serial Pulse Coder pada Platform Seri 0-C

A16B-2200-0391 membawa sebutan "PULCO" sebuah notasi yang terkondensasi untuk Pulse Coder, mengidentifikasi tipe antarmuka encoder.Ini menempatkan di tingkat kartu sumbu yang paling maju untuk platform Seri 0-C.

Tabel perangkat keras Seri 0-C KFAS LLC mengkonfirmasi evolusi kartu sumbu:

A16B-2200-0391 adalah generasi Pulse Coder serial untuk konfigurasi 2-sumbu

Spesifikasi Utama

Serial Pulse Coder The Advanced Encoder Interface

CNC Electronics mengkonfirmasi: "interface servo tipe sumbu A ini untuk penguat servo seri ALPHA". Seri Alpha memperkenalkan motor coder pulsa serial ke mesin CNC produksi.

Serial Pulse Coder mentransmisikan data posisi sebagai pesan digital serial ?? menggantikan kabel sinyal paralel dari tipe encoder yang lebih tua.Ini memberikan resolusi yang lebih tinggi dan transmisi sinyal yang lebih bersih dibandingkan dengan antarmuka analog atau 16-bit paralel dari kartu sumbu sebelumnya.

"Tipe A" mengidentifikasi protokol komunikasi servo yang terhubung ke servo drive seri Alpha ′′ standar antarmuka pra-FSSB (pra-fiber optic).

Skenario Aplikasi

Kerusakan mesin bubut CNC seri 0-C 2 sumbu:Sebuah FANUC Series 0-C CNC lathe Z dan sumbu X mengembangkan alarm serial pulse coder. A16B-2200-0391 diidentifikasi. Penggantian mengembalikan umpan balik posisi serial 2-sumbu.

Peningkatan modernisasi penggerak 0-C:Sebuah CNC Seri 0-C menggunakan kartu poros yang lebih tua (A16B-2200-0221) ditingkatkan menjadi A16B-2200-0391 ketika servo drive Alpha dipasang.

FAQ

Q1: Apa perbedaan antara A16B-2200-0391 (PULCO) dan A16B-2200-0361 (32-bit axis card)?

Keduanya melayani konfigurasi 2-sumbu pada CNC Seri 0-C. A16B-2200-0361 menggunakan antarmuka 32-bit untuk encoder generasi sebelumnya.A16B-2200-0391 menggunakan antarmuka Serial Pulse Coder khusus untuk servo motor seri AlphaKeduanya cocok dengan generasi servo drive yang berbeda dan tidak dapat ditukarkan.

T2: Apakah A16B-2200-0391 hanya melayani mesin 2 sumbu?

A16B-2200-0391 dikonfigurasi untuk 1 atau 2 sumbu. CNC Electronics menggambarkannya sebagai papan sumbu serial "1 hingga 2". Untuk mesin sumbu 3/4 yang menggunakan Serial Pulse Coder, papan yang sesuai adalah A16B-2200-0390.

T3: Apa arti kompatibilitas spindle OT-C, OT-D, OT-F?

Ini adalah jenis modul kontrol spindle yang tersedia untuk Seri 0-C.CNC Electronics mengkonfirmasi A16B-2200-0391 "dirancang untuk berjalan dengan spindle OT-C / OT-D / OT-F dan antarmuka servo termasuk digital, konfigurasi serial dan jarang analog".

T4: Apakah mengganti A16B-2200-0391 membutuhkan servo parameter re-entry?

Tidak. parameter servo berada di SRAM utama CNC. Setelah memasang pengganti, CNC menerapkan kembali parameter secara otomatis.Memverifikasi respon servo yang benar pada kedua poros sebelum kembali ke produksi.
