| Tempat asal | Jepang |
| Nama merek | FANUC |
| Sertifikasi | CE ROHS |
| Nomor model | A20B-3300-0150 |
Nomor Bagian:A20B-3300-0150
Produsen:FANUC Corporation (Jepang)
Jenis produk:Color Graphics Module ∙ LCD 10,4 inci
Seri papan:A20B-3300
Sistem yang kompatibel:FANUC Seri 16i, 18i dan kompatibel
Status:Dihentikan oleh Produsen

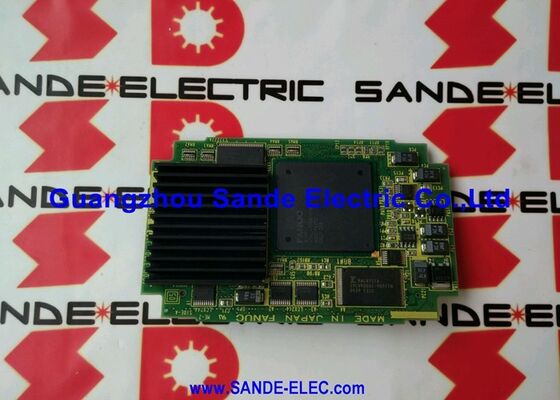

A20B-3300-0150 adalah modul grafis warna 10,4 inci untuk sistem CNC FANUC Series 16i dan 18i.Panel tampilan LCD berwarna 4 inci yang dipasang di panel operator.
Papan terhubung langsung ke papan CPU utama dari pengontrol 16i atau 18i dan menghasilkan sinyal video yang ditampilkan panel LCD.
Layar 10,4 inci adalah ukuran layar standar untuk CNC seri i FANUC pada saat pengontrol ini diproduksi.
Hal ini memberikan operator tampilan yang jelas, penuh warna dari layar CNC ‡ posisi sumbu, program aktif, layar parameter, pesan alarm, grafik jalur alat, dan semua fungsi antarmuka lainnya.Semua yang operator melihat di layar perjalanan melalui A20B-3300-0150 sebelum muncul di layar.
Papan ini dihentikan oleh FANUC.
Ini tetap menjadi item pemeliharaan aktif karena mesin yang dilayani ¢ seri 16i dan 18i pusat pemesinan, pusat pemutar, dan mesin komposit ¢ terus beroperasi dalam produksi di seluruh dunia.
Ketika papan ini gagal, layar menjadi kosong. CNC terus beroperasi secara normal secara internal, tapi operator kehilangan semua umpan balik visual.
| Parameter | Nilai |
|---|---|
| Nomor Bagian | A20B-3300-0150 |
| Produsen | FANUC Corporation |
| Jenis Produk | Modul Grafis Warna |
| Seri Papan | A20B-3300 |
| Ukuran Tampilan | 10.4 inci |
| Jenis Tampilan | LCD berwarna |
| Resolusi | 640 × 480 (VGA) |
| Tegangan Masuk | 5 V DC |
| Berat badan | 00,44 kg |
| Sistem yang Kompatibel | FANUC Seri 16i / 18i dan kompatibel |
| Pemasangan | Plug-in ke papan CPU utama |
| Suhu operasi | 0 50°C |
| Status Produksi | Dihentikan oleh Produsen |
| Asal usul | Jepang |
| Kondisi Tersedia | Baru (lebih) / Diperbaiki / Diperbaiki |
640×480 adalah resolusi VGA 307.200 piksel yang disusun dalam rasio 4: 3. Pada layar 10,4 inci, ini memberikan sekitar 77 piksel per inci.layar parameter yang dapat dibaca, jelas pesan alarm, dan berguna alat jalur tampilan grafis.
Warna ditangani sepenuhnya.
A20B-3300-0150 menggerakkan LCD berwarna, bukan yang monokrom. layar seri i FANUC menggunakan warna untuk membedakan elemen layarpencahayaan alarm.
Kode visual ini membuat antarmuka lebih mudah dibaca dan membantu operator mengidentifikasi keadaan abnormal dengan cepat.
Pergantian monokrom akan menampilkan konten tetapi tanpa kode warna yang membuat antarmuka paling mudah dibaca.
Papan menghasilkan sinyal video dalam format yang benar untuk panel LCD berwarna 10,4 inci.
Panel dan papan yang cocok sebuah papan pengganti harus nomor bagian yang benar untuk jenis panel yang dipasang.Papan untuk ukuran tampilan yang berbeda atau spesifikasi panel yang berbeda tidak dapat ditukar.
A20B-3300-0150 dipasang pada papan CPU utama dari Series 16i atau 18i controller.Koneksi menyediakan papan dengan daya sistem (5V DC) dan data video dari prosesor tampilan CNC.
Pendekatan pemasangan ini mengintegrasikan fungsi grafis ke dalam kumpulan pengontrol utama tanpa memerlukan kabel terpisah antara kartu prosesor grafis dan tampilan.Video output pergi langsung dari A20B-3300-0150 ke panel LCD melalui konektor input video panel.
Saat mengganti papan, pastikan modul penggantian sepenuhnya duduk di soketnya.
Modul grafis yang sebagian duduk biasanya menghasilkan tampilan kosong daripada yang terdistorsi ‡ kursi parsial memutus jalur sinyal video sepenuhnya.
Setelah diganti, hidupkan sistem dan pastikan tampilan menunjukkan layar boot FANUC sebelum menganggap perbaikan selesai.
16i dan 18i adalah kuda kerja FANUC untuk generasi CNC awal 2000-an.
Mereka menggerakkan pusat pemesinan dan pusat pemutar dari setiap deskripsi ¥ VMC kecil, pusat pemesinan horizontal besar, pusat pemesinan multi-sumbu, mesin komposit.
Layar berwarna 10,4 inci adalah konfigurasi standar di rentang ini.
Mesin yang dibangun pada pengontrol ini sekarang sudah memasuki dekade kedua atau ketiga mereka.
Komponen-komponen mekanik ∙ spindel, panduan, sekrup bola ∙ sering memiliki sisa hidup.A20B-3300-0150 adalah salah satu papan yang membuat mesin ini beroperasi.
Karena papan telah dihentikan, pasokan yang tersedia berasal dari stok original yang berlebih atau unit yang direnovasi.
Pengujian sebelum dijual penting untuk modul tampilan
Sumber dari pemasok yang menguji di bawah beban memberikan jaminan yang lebih baik daripada surplus yang tidak diuji.
Q1: Layar LCD 10,4 inci kosong saat power-up. CNC tampaknya beroperasi normal jika tidak. Apakah A20B-3300-0150 penyebabnya?
Tampilan kosong dengan operasi CNC normal konsisten dengan kesalahan modul grafis.periksa koneksi daya panel LCD dan kabel sinyal video antara panel dan papan.
Kabel video yang terputus menghasilkan tampilan kosong terlepas dari kondisi papan grafis.
Jika daya dan kabel dikonfirmasi baik dan tampilan tetap kosong, modul grafis adalah tersangka utama.
T2: Tampilan menunjukkan layar tetapi warna tidak benar ¢ beberapa area menunjukkan warna yang salah atau berkedip warna.
Kegagalan tampilan warna, warna yang salah, kedip-kedip warna, hilangnya warna parsial lebih sering disebabkan oleh panel LCD yang rusak atau kabel video yang rusak daripada papan grafis yang rusak.Modul grafis menghasilkan sinyal yang benar; panel membuatnya.
Kerusakan pada lapisan filter warna panel atau sirkuit driver LCD menghasilkan kelainan warna.
Uji dengan panel pengganti yang dikenal baik sebelum mengganti papan grafis.
T3: Bisakah A20B-3300-0150 mengemudi panel LCD ukuran yang berbeda misalnya, unit 7,2 inci atau 8,4 inci?
No. A20B-3300-0150 khusus untuk konfigurasi LCD warna 10,4 inci.
Waktu sinyal video, resolusi, dan karakteristik drive dicocokkan dengan panel 10,4 inci.
Menginstal -0150 dalam sistem yang dikonfigurasi untuk ukuran tampilan yang berbeda tidak akan menghasilkan output yang benar.
T4: Setelah mengganti papan grafis, layar menunjukkan teks yang salah saat boot dan kemudian menjadi kosong.
Teks yang rusak saat boot yang berubah menjadi layar kosong menunjukkan bahwa papan sebagian berfungsi tetapi gagal sebelum tampilan stabil.
Hal ini dapat menunjukkan sebagian gagal papan pengganti atau tegangan catu daya intermiten pada input 5V papan.
Ukur daya 5V di soket papan utama dengan voltmeter. Tegangan di bawah 4,75V atau tegangan dengan riak yang signifikan dapat mencegah modul grafis dari operasi yang dapat diandalkan.
T5: Apakah perubahan parameter atau pembaruan perangkat lunak diperlukan setelah menginstal A20B-3300-0150?
Tidak ada konfigurasi ulang perangkat lunak biasanya diperlukan.Modul grafis menyediakan fungsi perangkat keras output video untuk tampilan yang digunakan oleh perangkat lunak CNC tanpa perlu mengetahui revisi papan tertentu yang diinstal.
Aktifkan sistem setelah instalasi dan konfirmasi operasi tampilan normal.
Jika parameter CNC termasuk pengaturan tipe layar, periksa apakah mereka diatur dengan benar untuk LCD berwarna 10,4 inci,tapi ini akan menjadi pengaturan parameter yang ada daripada yang baru yang dibutuhkan oleh penggantian papan.
