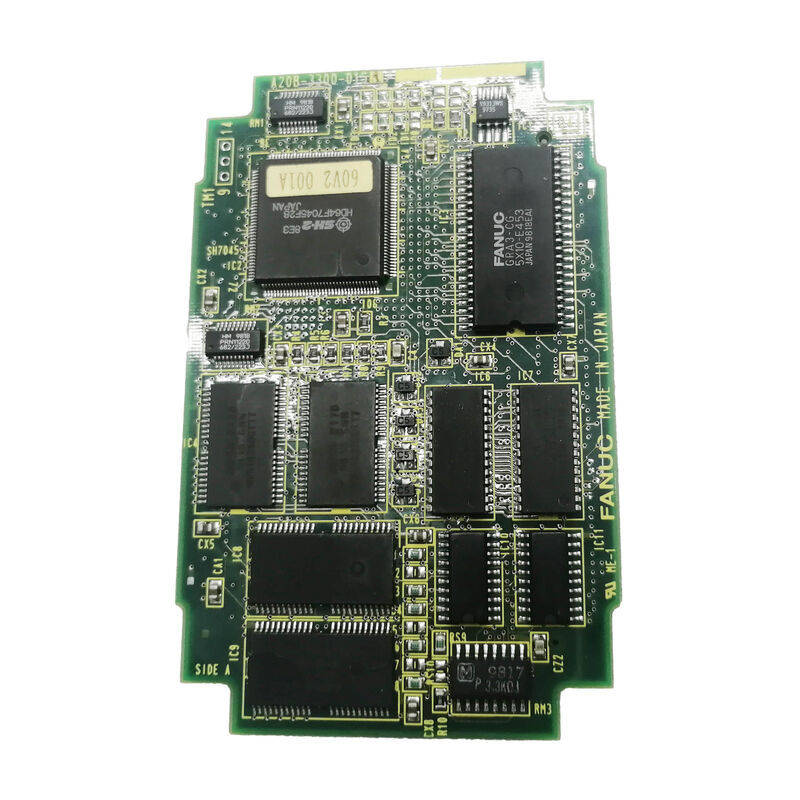

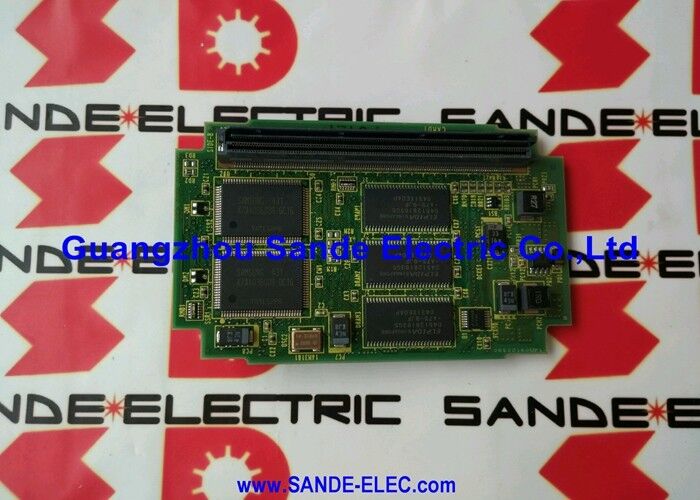

Kartu Kontrol Tampilan Fanuc A20B-3300-0154 A20B33000154 A2OB-33OO-O154

FANUC A20B-3300-0154 | Modul Grafis Monokrom 7,2 Inci — Seri 16i / 18i / 21i / 20i, Asal Jepang

Nomor Suku Cadang: A20B-3300-0154

Produsen: FANUC Corporation (Jepang)

Jenis Produk: PCB Kontrol Tampilan Grafis Monokrom (Kartu GPU)

Seri Papan: A20B-3300

Jenis Tampilan: LCD monokrom STN 7,2 inci

Sistem yang Kompatibel: FANUC Seri 16i, 18i, 20i, 21i

Gambaran Umum

A20B-3300-0154 adalah modul pemrosesan grafis untuk panel operator LCD monokrom 7,2 inci FANUC yang dipasang pada pengontrol CNC Seri 16i, 18i, 20i, dan 21i. Ini adalah kartu GPU khusus — papan plug-in yang dipasang di bagian belakang papan utama seri i — yang bertanggung jawab atas semua pemrosesan grafis dan keluaran tampilan yang dikirimkan ke panel mono STN 7,2 inci yang terlihat oleh operator di mesin.

Setiap elemen visual pada antarmuka operator CNC melewati papan ini.

Daftar program permesinan, tampilan posisi sumbu, teks alarm, layar parameter, dan representasi jalur alat grafis semuanya dirender oleh modul ini.

Papan CPU utama menangani eksekusi program, interpolasi gerakan, dan pemrosesan PMC.

Papan grafis ini menangani tugas terpisah untuk mengonversi data tersebut menjadi keluaran matriks titik yang dikirim ke panel LCD.

Pemisahan pemrosesan grafis ke dalam papan khusus adalah bagian yang disengaja dari arsitektur seri i FANUC. CPU papan utama tidak dibebani dengan perhitungan rendering tampilan — yang berjalan pada perangkat keras pemrosesan khusus A20B-3300-0154.

Ini memungkinkan prosesor utama CNC untuk mempertahankan kinerja interpolasi yang konsisten terlepas dari apa yang terjadi di layar.

Papan dipasang di sisi belakang papan CPU utama, di dalam backplane berbingkai kuning unit dasar seri i.

Ini dicolokkan ke soket khusus dan diamankan dengan empat klip spacer.

Posisi fisiknya menjaganya tetap terlindungi dari lingkungan mesin sambil tetap dapat diakses untuk penggantian jika diperlukan.

Spesifikasi Utama

Apa Arti Tampilan Mono 7,2 Inci untuk Operasi Mesin

FANUC melengkapi banyak unit CNC ringkas seri i dengan panel LCD monokrom STN 7,2 inci.

Tampilan monokrom menggunakan matriks satu warna — biasanya karakter dan grafis putih pada latar belakang gelap — daripada panel warna dengan lampu latar yang digunakan dalam konfigurasi seri i yang lebih besar.

Ini menjaga unit panel tetap ringkas dan cocok untuk lingkungan di mana jejak kaki kecil lebih penting daripada tampilan warna.

Operator dapat membaca konten program, mengedit program bagian, memantau posisi sumbu, meninjau dan mengatur parameter, dan memeriksa pesan alarm. Untuk tampilan jalur alat, layar mono 7,2 inci menampilkan grafis wire-frame dari jalur yang diprogram — cukup untuk memverifikasi lintasan program sebelum pemotongan.

Modul grafis menangani rendering ini: ia menerima data jalur alat dari CPU utama dan mengonversinya menjadi sinyal matriks titik monokrom yang ditampilkan panel.

Ketika A20B-3300-0154 gagal, tampilan menunjukkan gejala tertentu.

Layar kosong dengan CNC beroperasi normal adalah yang paling umum. Lampu latar panel mungkin tetap menyala — menunjukkan cahaya redup — tetapi tidak ada karakter atau grafis yang muncul, karena modul grafis tidak menghasilkan keluaran.

Kadang-kadang kegagalan tampilan parsial muncul: beberapa konten dirender sementara area layar lainnya tetap kosong. Pola kegagalan ini membantu membedakan kesalahan modul grafis dari kesalahan unit panel.

Memasang dan Melepas Modul Grafis

Papan utama seri i FANUC menggunakan metode pemasangan standar untuk modul plug-in. A20B-3300-0154 dipasang ke papan utama oleh empat klip spacer yang disusun di sudut papan. Untuk melepas papan, cakar setiap klip spacer ditarik keluar untuk melepaskan kait, dan papan diangkat dari soket.

Pemasangan kembali memerlukan penyelarasan konektor papan dengan soket papan utama dan menekan ke bawah hingga keempat klip mengunci.

Penyelarasan konektor sangat penting. Soket diberi kunci untuk mencegah pemasangan terbalik, tetapi papan harus ditekan sepenuhnya ke dalam soket — keterlibatan parsial menghasilkan kontak yang tidak dapat diandalkan yang dapat menyebabkan kegagalan tampilan intermiten bahkan ketika papan itu sendiri berfungsi.

Setelah pemasangan, verifikasi keempat spacer terkunci sebelum menutup unit dasar dan mengembalikan daya.

A20B-3300-0154 spesifik untuk konfigurasi panel mono 7,2 inci. FANUC memproduksi varian modul grafis yang berbeda untuk jenis tampilan yang berbeda — mono 9,5 inci, warna 9,5 inci, warna 10,4 inci. Modul-modul ini tidak dapat dipertukarkan.

Modul yang benar harus dicocokkan dengan unit panel yang digunakan pada mesin.

FAQ

T1: Layar benar-benar gelap kecuali cahaya lampu latar. Alarm CNC normal dan mesin berjalan. Apakah ini A20B-3300-0154?

Layar gelap dengan lampu latar aktif dan operasi CNC normal adalah pola kegagalan khas dari modul grafis.

Panel itu sendiri menerima daya (karena itu lampu latar), tetapi data grafis dari PCB tampilan tidak ada.

Periksa konektor antara modul grafis dan papan utama terlebih dahulu — konektor yang terpasang sebagian menghasilkan gejala yang sama persis.

Jika konektor dipastikan terpasang, ganti modul grafis.

T2: Bisakah A20B-3300-0154 digunakan dengan panel tampilan mono 9,5 inci?

Tidak. A20B-3300-0154 dicocokkan dengan konfigurasi panel LCD STN mono 7,2 inci. Konfigurasi mono 9,5 inci FANUC menggunakan varian modul grafis yang berbeda.

Format sinyal, waktu, dan pinout konektor dicocokkan dengan jenis tampilan tertentu.

Memasang modul grafis yang salah untuk jenis panel tertentu tidak menghasilkan keluaran tampilan atau keluaran tampilan yang salah.

T3: Grafis jalur alat pada layar pemeriksaan program tampak terdistorsi — garis lurus terputus menjadi titik-titik dan representasi busur terfragmentasi. Apa penyebabnya?

Kesalahan rendering tampilan dalam konten grafis — garis putus-putus, busur terfragmentasi, karakter rusak — menunjukkan sirkuit pemrosesan modul grafis gagal.

Modul menghasilkan keluaran, tetapi keluarannya salah.

Ini berbeda dari hilangnya tampilan total. Kesalahan rendering ini biasanya memburuk seiring waktu karena ASIC prosesor grafis atau sirkuit memori menurun.

Penggantian papan adalah respons yang tepat.

T4: Setelah mengganti A20B-3300-0154, layar berwarna putih tanpa konten. CNC berjalan normal. Apa yang harus diperiksa?

Layar putih setelah penggantian modul biasanya menunjukkan konektor yang tidak sepenuhnya terpasang, atau modul yang tidak cocok dengan panel.

Konfirmasikan nomor suku cadang papan pengganti sama persis dengan papan yang dilepas.

Periksa apakah konektor terpasang sepenuhnya. Jika nomor suku cadang cocok dan konektornya benar, siklus daya CNC untuk memungkinkan sistem tampilan menginisialisasi ulang.

T5: A20B-3300-0154 diganti tetapi layar sesekali menjadi kosong selama beberapa detik sebelum pulih. Unit panel juga baru saja diganti. Apa yang bisa menyebabkan kekosongan intermiten ini?

Kekosongan intermiten setelah penggantian papan dan panel menunjuk ke kabel sinyal tampilan antara unit dasar dan panel.

Jika kabel ini terganggu selama salah satu penggantian dan tidak terpasang sepenuhnya, kontak intermiten menghasilkan gejala yang dijelaskan.

Periksa konektor kabel tampilan di kedua ujungnya.

Amankan sepenuhnya. Jika kekosongan intermiten tetap ada dengan koneksi kabel yang terkonfirmasi, kabel itu sendiri mungkin mengalami kerusakan dan perlu diganti.
