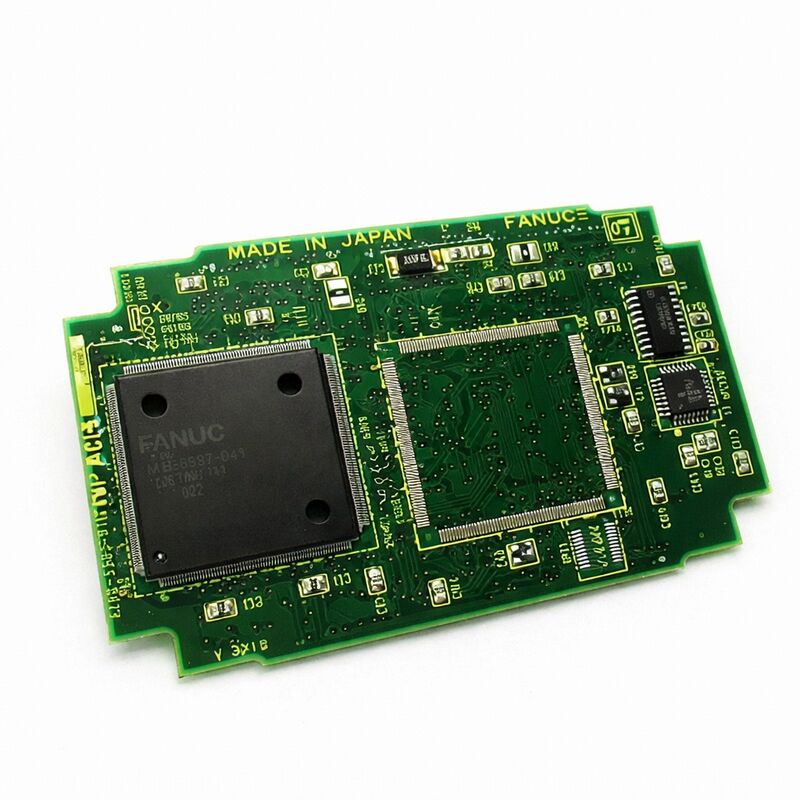

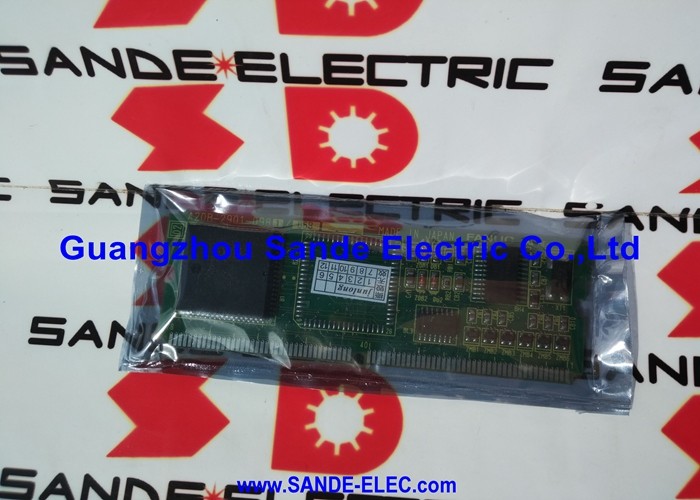

1 PC Baru Fanuc A20B-3300-0161 Papan PCB A20B33000161 A2OB-33OO-O161

FANUC A20B-3300-0161 | Modul Kontrol Tampilan CRT Link — Seri A20B-3300, PCB Tampilan Panel Operator CNC, A350-3300-T166, Asal Jepang

Gambaran Umum

FANUC A20B-3300-0161 adalah modul kontrol tampilan CRT Link — papan yang berada di persimpangan antara dunia pemrosesan CNC dan dunia visual operator.

Setiap nilai parameter, baris program, offset alat, pesan alarm, tampilan koordinat, dan layar grafis yang muncul di panel operator CNC FANUC melewati modul ini sebelum mencapai layar. Tanpa berfungsi dengan baik, operator secara efektif buta terhadap status CNC — kondisi yang, tergantung pada jenis mesin dan operasi, dapat berkisar dari ketidaknyamanan hingga kegagalan yang menghentikan produksi.

Penunjukan "CRT Link" dalam deskripsi resmi mencerminkan arsitektur papan. Alih-alih CPU utama CNC menghasilkan sinyal video secara langsung, A20B-3300-0161 menerima data tampilan dari CPU utama melalui koneksi bus internal (antarmuka tautan CRT) dan menangani semua pewaktuan, pembuatan sinyal video, dan penyegaran tampilan pada sirkuitnya sendiri.

Pemisahan ini bernilai fungsional: penyegaran tampilan harus terjadi terus menerus dan pada interval yang tepat untuk mempertahankan gambar yang stabil dan bebas kedipan — tetapi persyaratan pewaktuan ini bertentangan dengan tuntutan siklus kontrol CNC itu sendiri.

Modul tampilan khusus menyelesaikan konflik ini dengan memberikan fungsi tampilan sumber daya pemrosesan sendiri.

Keluarga A20B-3300 mencakup jangkauan modul tampilan FANUC di berbagai generasi CNC dan jenis tampilan. Dalam keluarga ini, varian yang berbeda menangani konfigurasi tampilan yang berbeda: monokrom versus warna, ukuran layar yang berbeda (7,2 inci, 9,5 inci, 10,4 inci), hanya karakter versus kemampuan grafis, dan dilengkapi Ethernet versus non-Ethernet.

A20B-3300-0161 adalah varian spesifik dalam jangkauan ini, yang dapat diidentifikasi dengan referensi silangnya A350-3300-T166 yang juga muncul dalam dokumentasi suku cadang FANUC.

Spesifikasi Utama

Apa yang Sebenarnya Dilakukan A20B-3300-0161 — Rantai Sinyal Tampilan

Jalur dari data CNC ke apa yang muncul di layar melibatkan beberapa langkah pemrosesan yang ditangani oleh A20B-3300-0161:

Pembuatan karakter: Ketika CNC perlu menampilkan nomor parameter, nilai koordinat, pesan alarm, atau baris program, ia mengirimkan kode karakter (ASCII atau serupa) ke modul tampilan. Modul berisi ROM generator karakter yang memetakan kode-kode ini ke pola piksel.

Setiap karakter alfanumerik dan simbol yang muncul di layar CNC tampilan karakter dirender oleh sirkuit pembuatan karakter ini di modul tampilan.

Rendering grafis (untuk modul tampilan berkemampuan grafis): Untuk varian tampilan yang lebih canggih yang mendukung fungsi grafis — simulasi jalur alat, tampilan gelombang, representasi grafis 3D — modul tampilan berisi prosesor grafis khusus yang merender grafis bitmap dari data koordinat yang dikirim oleh CPU utama CNC.

Pemrosesan grafis ini akan mengonsumsi bandwidth CPU utama yang signifikan jika tidak dialihkan ke modul tampilan.

Pewaktuan dan sinkronisasi tampilan: Tampilan CRT (dan penerus LCD-nya) memerlukan sinyal sinkronisasi horizontal dan vertikal yang tepat untuk mempertahankan gambar yang stabil.

Modul tampilan menghasilkan sinyal pewaktuan ini dan memastikan output data video disinkronkan dengannya, menghasilkan gambar yang stabil dan terbingkai dengan benar terlepas dari apa yang dilakukan CPU utama CNC.

Output sinyal video: Modul mengonversi data tampilan yang diproses secara digital ke sinyal video analog atau digital yang sesuai untuk unit tampilan yang terhubung — baik itu monitor CRT dengan input RGB analog atau panel LCD dengan input sinyal digital.

Kegagalan Modul Tampilan — Seperti Apa Kelihatannya dan Apa Artinya

Kegagalan A20B-3300-0161 muncul dalam cara yang segera terlihat tetapi terkadang menyesatkan dalam implikasinya:

Layar kosong: Lampu latar tampilan (jika LCD) atau tegangan tinggi tabung (jika CRT) aktif — Anda dapat mendeteksinya dari cahaya redup atau kehangatan — tetapi tidak ada yang muncul di layar.

Ini menunjukkan perangkat keras tampilan diberi daya tetapi tidak menerima sinyal video yang valid. Paling sering disebabkan oleh kegagalan modul tampilan.

Tampilan rusak atau beku: Karakter muncul di posisi acak, blok layar menampilkan pola yang tidak masuk akal, atau tampilan membeku pada satu gambar sementara CNC merespons input secara normal (Anda dapat mendengar spindel, sumbu bergerak, dll.).

Ini menunjukkan modul tampilan berfungsi sebagian tetapi sirkuit internalnya memiliki kesalahan yang menyebabkan output yang salah.

Kerusakan tampilan parsial: Area tertentu layar benar (label softkey di bagian bawah, misalnya) sementara area lain menampilkan data yang teracak, atau jenis tampilan tertentu (grafis) rusak sementara tampilan karakter benar.

Ini adalah indikator diagnostik yang berguna: kerusakan tampilan grafis dengan tampilan karakter yang benar menunjukkan kesalahan pada sirkuit pemrosesan grafis modul, bukan pembuatan karakter atau output video dasar.

Tampilan normal di beberapa layar, kosong di layar lain: Jika layar status dasar CNC ditampilkan dengan benar tetapi beralih ke layar jalur alat grafis menyebabkan tampilan menjadi kosong, bagian grafis dari modul tampilan patut dicurigai.

Apa yang Tidak Berubah Saat A20B-3300-0161 Diganti

Poin penting untuk perencanaan pemeliharaan: modul kontrol tampilan tidak menyimpan data CNC sama sekali. Tidak ada parameter mesin, tidak ada program bagian, tidak ada data tangga PMC, tidak ada offset alat — tidak ada dari ini yang ada di modul tampilan. Ini adalah prosesor tampilan tanpa status. Menggantinya tidak memerlukan pencadangan data dan tidak perlu memulihkan parameter.

Satu-satunya tindakan pasca-penggantian adalah memverifikasi bahwa layar ditampilkan dengan benar di berbagai jenis layar CNC.

Ini berbeda dari mengganti papan CPU utama atau modul SRAM, di mana prosedur pencadangan dan pemulihan data yang komprehensif adalah wajib.

Penggantian modul tampilan adalah salah satu operasi perbaikan terbersih dalam pemeliharaan CNC FANUC — tukar papan, nyalakan, konfirmasikan tampilan berfungsi.

FAQ

Q1: Sumbu CNC dan spindel berfungsi normal tetapi layar kosong. Apakah ini mengonfirmasi A20B-3300-0161 rusak?

Layar kosong dengan sumbu dan spindel CNC yang berfungsi normal sangat menunjukkan kegagalan modul tampilan — tetapi konfirmasikan ini dengan memeriksa catu daya dan kabel unit tampilan itu sendiri terlebih dahulu.

Unit tampilan (LCD/CRT) memiliki koneksi dayanya sendiri; jika daya unit tampilan gagal, layar akan gelap terlepas dari kesehatan modul tampilan.

Jika unit tampilan dipastikan diberi daya (lampu latar menyala, inverter aktif untuk LCD) tetapi tidak menampilkan gambar, modul tampilan adalah tersangka berikutnya.

Konfirmasi cepat adalah dengan mengamati apakah indikator LED CNC pada papan utama menunjukkan status operasi normal.

Q2: Bisakah A20B-3300-0161 diganti dengan varian yang berdekatan A20B-3300-0162?

0161 dan 0162 adalah papan yang berbeda dalam keluarga modul tampilan A20B-3300 — mereka menangani konfigurasi tampilan atau generasi CNC yang berbeda.

Mereka tidak dapat dipertukarkan secara bebas. Modul spesifik yang diperlukan ditentukan oleh papan CPU utama tempat ia dipasang dan unit tampilan yang terhubung ke sistem.

Konsultasikan manual koneksi perangkat keras CNC atau cocokkan nomor suku cadang persis dari label papan yang terpasang. Menggunakan varian yang salah akan menghasilkan tampilan yang tidak berfungsi bahkan jika papan itu sendiri sehat.

Q3: Apakah ada risiko terhadap data CNC saat mengganti modul tampilan?

Tidak. A20B-3300-0161 tidak menyimpan data spesifik mesin. Parameter, program, tangga PMC, dan offset semuanya berada di modul SRAM dan FROM pada papan CPU utama, yang tidak terganggu oleh penggantian modul tampilan.

Matikan CNC sepenuhnya sebelum melepas atau memasang modul tampilan — ini adalah tindakan pencegahan ESD dan keselamatan — tetapi tidak diperlukan pencadangan data khusus untuk prosedur ini.

Q4: Tampilan menunjukkan beberapa konten yang benar (softkey, header halaman) tetapi bagian lain teracak. Apa artinya ini?

Kerusakan tampilan parsial dengan beberapa konten yang benar biasanya menunjukkan kesalahan pada sub-bagian tertentu dari sirkuit modul tampilan daripada kegagalan total.

Jika label softkey di bagian bawah layar benar tetapi area data utama teracak, generator karakter untuk elemen UI dasar berfungsi tetapi sirkuit tampilan data rusak.

Jika layar karakter (parameter, offset, program) benar tetapi layar grafis (jalur alat, gelombang) rusak, sub-bagian rendering grafis telah gagal.

Gejala-gejala ini mengonfirmasi modul tampilan sebagai sumber kesalahan dan membantu pusat perbaikan mendiagnosis sirkuit spesifik yang perlu ditangani.

Q5: Bagaimana A20B-3300-0161 harus ditangani selama penyimpanan dan transit untuk mencegah kerusakan?

Papan harus selalu disimpan dalam kantong antistatis saat tidak terpasang — baik untuk penyimpanan maupun selama pengiriman.

Hindari suhu ekstrem: penyimpanan di bawah -20°C atau di atas +60°C berisiko kerusakan semikonduktor dan tekanan sambungan solder dari siklus termal.

Papan tidak boleh diletakkan menghadap ke bawah di permukaan keras (kerusakan komponen), ditumpuk dengan papan lain tanpa busa antistatis di antaranya (kerusakan kontak dan ESD), atau dikirim dalam kotak kardus biasa tanpa kemasan antistatis (penumpukan muatan statis selama transportasi).

Kantong pelindung antistatis yang dibuat khusus di dalam kotak kardus kaku dengan bantalan busa di semua sisi adalah paket pengiriman minimum yang dapat diterima.
