Penggunaan FANUC A20B-3300-0225 A20B33000225 A2OB-33OO-O225

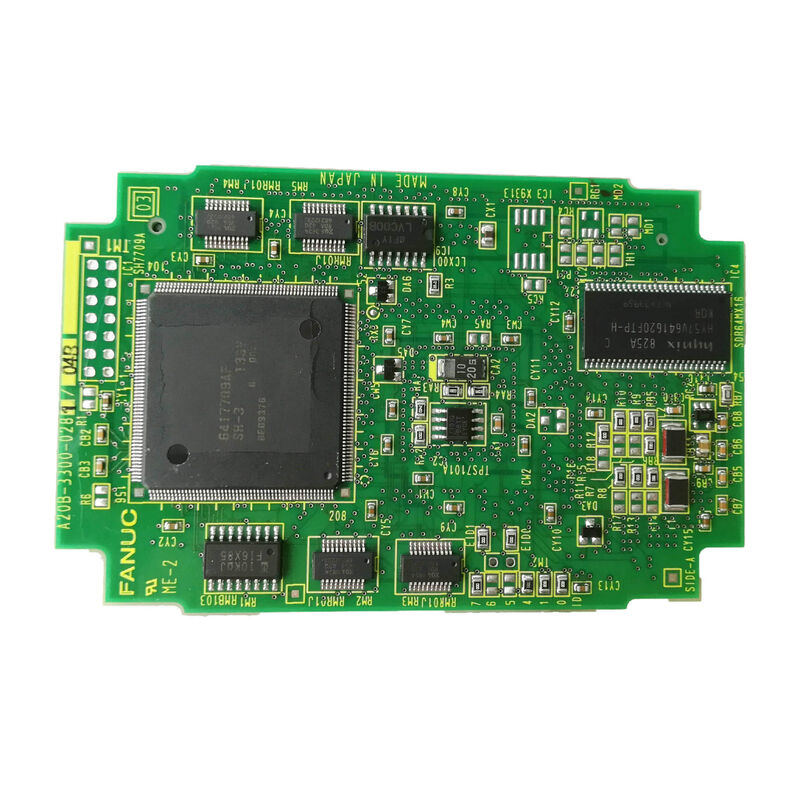

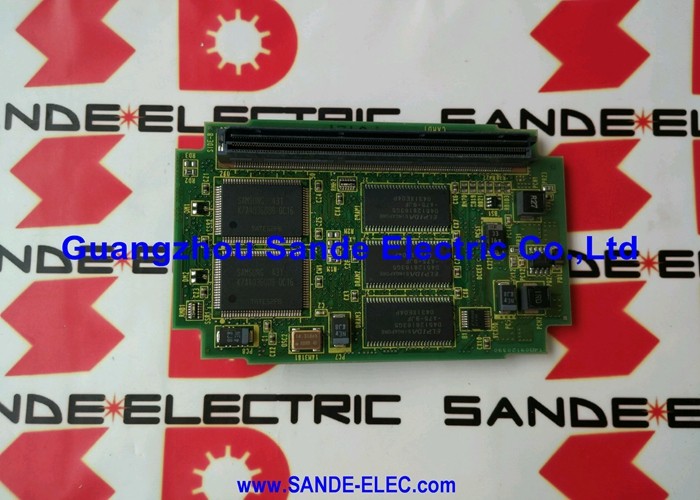

FANUC A20B-3300-0225 I Series Main CPU Board Master PCB untuk Seri 16i / 18i / 21i CNC

Nomor Bagian:A20B-3300-0225

Referensi silang:A20B33000225

Produsen:FANUC Ltd. (Jepang)

Jenis produk:Main CPU Board i Series Master PCB

Seri produk:A20B-3300

Master Board dari i Series Control

A20B-3300-0225 adalah papan CPU utama master PCB untuk FANUC Series 16i, 18i, dan 21i sistem CNC.menampung semua modul plug-in yang bersama-sama membentuk pengontrol CNC lengkap: modul prosesor CPU, modul memori FROM/SRAM DIMM, modul servo FSSB, modul grafis, dan setiap papan opsi yang dipasang pada kontrol.

Papan utama itu sendiri tidak menjalankan pemrosesan CNC yang merupakan peran modul CPU plug-in yang dipasang di atasnya.Papan utama menyediakan backplane interconnect yang memungkinkan semua modul plug-in berkomunikasi, mendistribusikan tegangan pasokan ke setiap modul, dan menyediakan antarmuka konektor eksternal (drive bus, I / O, display) yang menghubungkan kontrol ke seluruh mesin.

Ketika papan utama gagal - biasanya karena kerusakan konektor backplane, jejak PCB retak, atau sirkuit antarmuka yang gagal - seluruh kontrol CNC offline.Mengganti papan utama membutuhkan transfer hati-hati dari semua modul plug-in asli ke papan baru, diikuti oleh firmware dan parameter reload.

Apa yang Harus Diisi Setelah Diganti

A20B-3300-0225 adalah papan perangkat keras yang tidak menyimpan perangkat lunak atau parameter CNC. Setelah memasang papan utama pengganti dengan modul plug-in asli,Hal berikut harus diverifikasi atau dimuat ulang::

• Dari isi: Jika modul FROM DIMM asli ditransfer utuh, firmware dipertahankan.
• Isi SRAM: Jika modul SRAM asli ditransfer dan cadangan baterai dipertahankan selama swap, parameter dan program dipertahankan.Semua parameter dan program harus dimuat kembali dari cadangan.
• Tangga PMC: Diisi ulang dari cadangan jika isi SRAM hilang.

Cadangan data pra-penghapusan yang lengkap sangat penting sebelum mengganti papan utama.

Spesifikasi Utama

FAQ

T1: A20B-3300-0225 terdaftar sebagai digunakan dan diuji. Apa artinya ini untuk keandalan?

Papan bekas yang dikeluarkan dari CNC yang tidak digunakan dan diuji untuk fungsionalitas pada rig uji yang kompatibel adalah pilihan penggantian yang praktis,terutama untuk jenis papan yang dimiliki oleh pasar suku cadang CNC dalam jumlahUjiannya harus mengkonfirmasi bahwa konektor backplane utuh, sirkuit antarmuka eksternal berfungsi, dan papan daya dengan benar dengan modul plug-in.Meminta dokumentasi pengujian dari pemasok sebelum menerima papan.

T2: Papan pengganti telah dipasang tetapi beberapa modul plug-in tidak dikenali. Apa yang harus diperiksa?

Kegagalan mengenali modul plug-in setelah penggantian papan utama hampir selalu disebabkan oleh tempat duduk modul yang tidak lengkap di slot papan baru.A20B-3300 papan utama slot DIMM dan posisi konektor tepi secara mekanis ketat. Hapus dan pasang kembali setiap modul dengan tegas. Jika modul dikonfirmasi duduk dengan benar tetapi masih tidak dikenali, sirkuit antarmuka backplane papan utama untuk slot itu mungkin rusak.

T3: modul SRAM ditransfer dengan CNC dimatikan.

Menghapus daya dari modul SRAM bahkan sebentar metode yang paling aman adalah untuk menjaga tegangan baterai yang disediakan untuk SRAM setiap saat selama swap. Ini biasanya membutuhkan koneksi baterai eksternal sementara. Jika parameter hilang, mengembalikan dari cadangan yang diambil sebelum perubahan papan.

T4: Apakah A20B-3300-0225 dapat ditukarkan dengan varian A20B-3300 lainnya (misalnya, 0226, 0227)?

Varian A20B-3300 yang berdekatan biasanya merupakan revisi perangkat keras berturut-turut dari master board yang sama.Perbedaan kecil dalam revisi komponen atau tata letak PCB umumnya tidak memengaruhi kompatibilitas fungsional ¢ antarmuka modul plug-in dan posisi konektor eksternal standar. Konfirmasi dengan spesialis suku cadang FANUC jika varian yang tepat sangat penting untuk keadaan produksi CNC tertentu.

T5: Di mana sumber A20B-3300-0225 yang digunakan dapat diandalkan?

Perusahaan perbaikan CNC FANUC i-Series dan dealer suku cadang lama menyimpan master board A20B-3300 yang digunakan dalam persediaan pertukaran.Volume mesin 16i/18i/21i yang dihentikan dari produksi memberikan pasokan yang stabil. Memverifikasi bahwa varian 0225 tertentu tersedia Pengujian fungsional pada rig pengujian 16i/18i/21i-kompatibel adalah langkah jaminan kualitas yang paling berharga.
