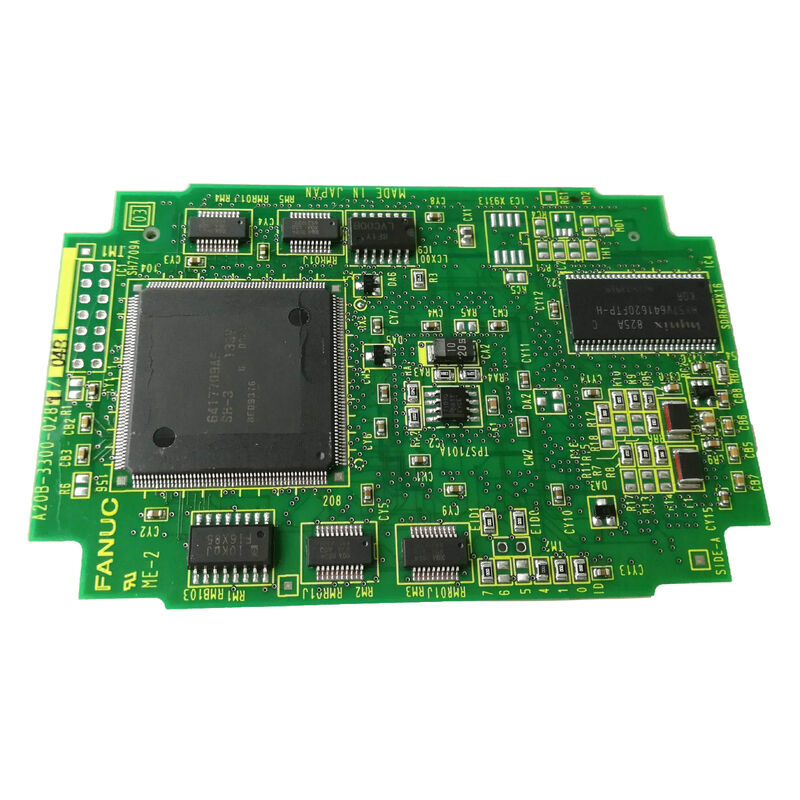

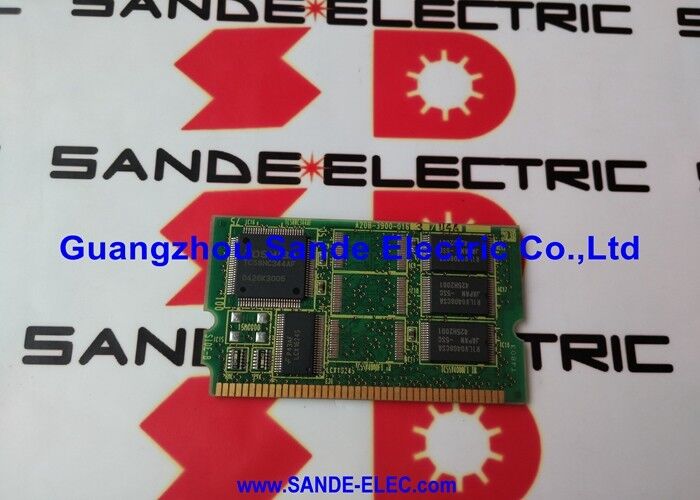

FANUC A20B-3300-0240 ---- 8-Axis I-B Series FSSB Servo Control Module ---- Seri 16i / 18i / 21i / 0i CNC

Nomor Bagian:A20B-3300-0240

Produsen:FANUC Corporation (Jepang)

Jenis produk:FSSB Servo Control Module ∙ 8-Axis i-B Series Plug-In PCB

Kapasitas poros:Hingga 8 sumbu

Antarmuka:FSSB (Fiber-optic Serial Servo Bus)

Delapan Poros, Satu Papan Plug-In

The A20B-3300-0240 is the 8-axis FSSB servo control module for FANUC's i-B Series CNC — the plug-in PCB that handles servo axis control for up to eight controlled axes from a single board mounted on the i-B Series main CPU. Ini menggunakan FSSB (Fiber-optic Serial Servo Bus) untuk berkomunikasi dengan servo amplifier secara real time,mengirimkan perintah kecepatan dan posisi ke drive dan menerima umpan balik encoder setiap siklus kontrol.

Seri A20B-3300 mencakup modul servo plug-in untuk pengontrol CNC Seri i-B (16i-B, 18i-B, 21i-B).dengan jumlah sumbu dan saluran FSSB yang bervariasi menurut jenis modul. A20B-3300-0240 mendukung hingga 8 poros jumlah poros tertinggi dalam rentang standar single-board untuk generasi CNC ini.

Dalam keluarga A20B-3300, nomor bagian tetangga menangani konfigurasi hitungan sumbu yang berbeda:

Modul yang benar untuk CNC tertentu tergantung pada jumlah sumbu yang dikonfigurasi dan apakah diperlukan kontrol servo HRV (High Response Vector).Konfirmasi nomor bagian papan yang dipasang dari labelnya sendiri sebelum memesan pengganti.

FSSB dan arsitektur i-B

FSSB menggantikan kabel PWM paralel dari generasi drive FANUC sebelumnya dengan rantai kabel serat optik tunggal yang menghubungkan CNC ke penguat servo.Setiap saluran FSSB dari A20B-3300-0240 terhubung ke rantai servo amplifierKoneksi serat optik memberikan kekebalan suara dalam lingkungan gangguan elektromagnetik tinggi di dalam kabinet mesin CNC.

Modul ini terhubung ke papan CPU utama Seri i-B bersama dengan modul prosesor CPU, modul memori DIMM (FROM dan SRAM), dan modul tampilan grafis.Bersama-sama papan plug-in ini membentuk pengontrol CNC lengkap. A20B-3300-0240 tidak memiliki parameter CNC semua konfigurasi sumbu dan parameter servo berada di modul SRAM dan memori baterai didukung CNC.

Spesifikasi Utama

FAQ

T1: FSSB alarm muncul pada beberapa sumbu secara bersamaan setelah modul ini disetel kembali.

Multi-axis FSSB alarms after module handling point first to the module's connector seating on the main CPU board — a marginal contact on any pin of the module's edge connector produces exactly this symptom- Lepaskan modul sepenuhnya, periksa konektor untuk pin bengkok atau terkontaminasi, re-seat dengan tegas, dan uji ulang.memeriksa koneksi kabel serat optik FSSB di port optik modul untuk kontaminasi atau kerusakan.

T2: Bisakah A20B-3300-0240 (8-sumbu) bekerja dalam CNC yang hanya menggunakan 6 sumbu?

Ya. modul mendukung hingga 8 sumbu tapi tidak memerlukan semua 8 untuk ditugaskan.dua posisi sumbu FSSB yang tidak digunakan hanya tetap tidak ditugaskan dalam tabel parameter sumbu CNCModul beroperasi secara normal dengan jumlah sumbu yang lebih sedikit dari jumlah sumbu maksimum yang dikonfigurasi.

T3: Apakah mengganti modul ini memerlukan re-entry parameter?

A20B-3300-0240 tidak memiliki parameter CNC. Semua parameter sumbu servo berada di memori SRAM dan FROM CNC.CNC membaca parameternya secara normal pada power-upTidak ada parameter re-entry diperlukan untuk seperti-untuk-seperti module swap, asalkan isi SRAM asli utuh.

T4: Apa perbedaan antara standar A20B-3300-0240 dan varian HRV A20B-3300-0248?

A20B-3300-0248 adalah varian HRV (High Response Vector),yang mendukung tingkat pembaruan servo loop yang lebih tinggi untuk kontrol sumbu yang lebih responsif . 0240 adalah varian standar. keduanya colok ke i-B Series yang sama papan CPU utama.Varian yang benar ditentukan oleh konfigurasi perangkat lunak servo CNC HRV kontrol membutuhkan modul HRV dan servo software yang cocok parameter.
