FANUC A16B-2200-0840 | CPU Utama PCB — Pengontrol Robot RJ / MC68020 / SRAM 4MB / Flash 2MB / Dihentikan

Inti Intelijen Pengendali Robot RJ

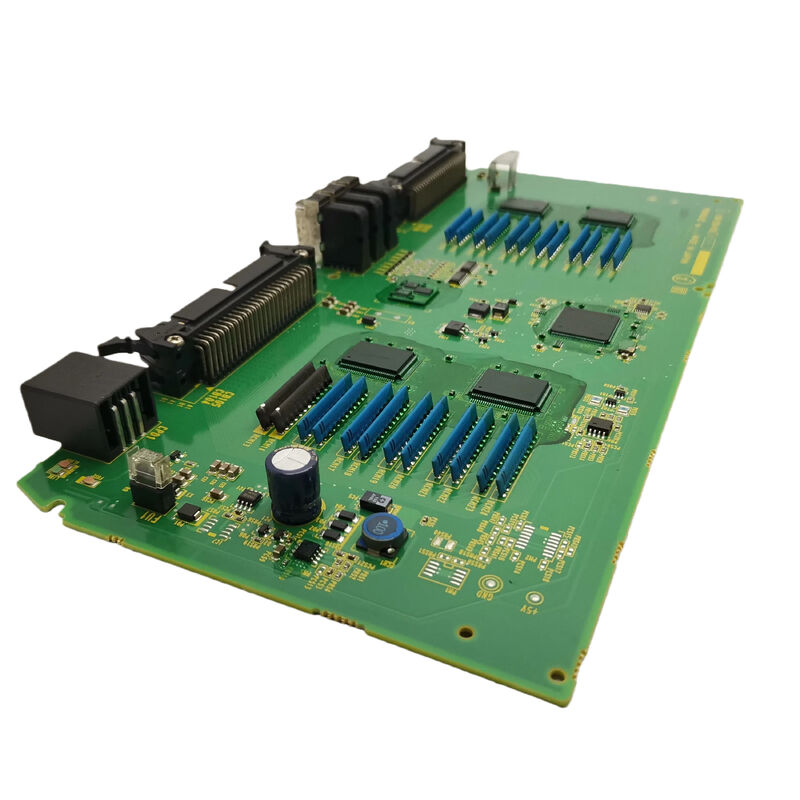

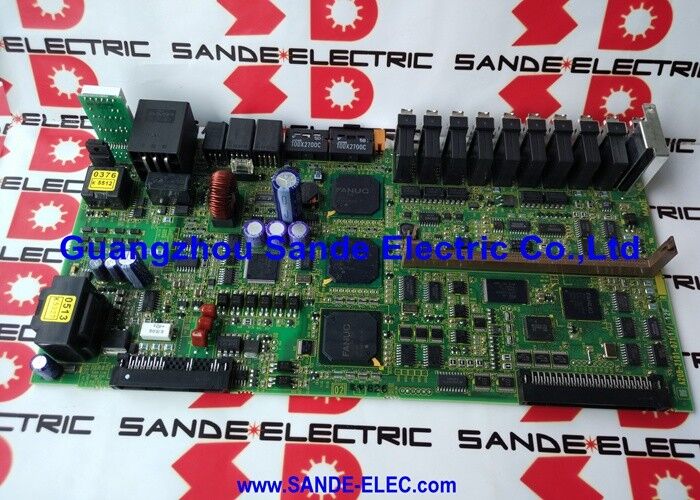

A16B-2200-0840 adalah papan CPU A Utama untuk pengontrol robot RJ FANUC — generasi yang mendahului seri R-J2 dan R-J3 dalam silsilah robotika FANUC. Pada board ini terdapat prosesor Motorola MC68020 20 MHz, arsitektur 32-bit yang sama yang mendukung pengontrol otomasi industri sepanjang akhir 1980an dan awal 1990an. SRAM yang didukung baterai 4 MB menyimpan data sistem robot, logika tangga, dan file program selama pemadaman listrik; flash 2 MB membawa firmware sistem inti.

Papan ini menjalankan konfigurasi RJ standar dari 2 hingga 8 sumbu robot, yang mencakup rentang dari pengatur posisi 3 sumbu sederhana hingga robot artikulasi 6 sumbu penuh dan sistem 7 sumbu atau 8 sumbu dengan sumbu bantu. Konfigurasi sumbu spesifik dalam layanan ditentukan oleh jenis robot dan kartu kendali sumbu yang dipasang, bukan oleh papan CPU A itu sendiri.

Penunjukan "A" pada CPU Utama A membedakan board ini dari varian yang berdekatan dalam keluarga A16B-2200 — CPU Utama B (A16B-2200-0841) dan CPU Utama D (A16B-2200-0843). Setiap akhiran huruf mengidentifikasi papan dengan perbedaan konfigurasi tertentu. Konfirmasikan "A" dari label papan yang dipasang sebelum memesan.

Spesifikasi Utama

Setelah Penggantian — Diperlukan Isi Ulang Penuh

Mengganti A16B-2200-0840 memerlukan pemuatan ulang seluruh parameter dan program robot. Papan pengganti tiba tanpa konfigurasi spesifik mesin — semua program yang diajarkan, parameter sistem, kerangka alat, kerangka pengguna, dan konfigurasi I/O harus dipulihkan dari cadangan.

Pencadangan terkini yang terkonfirmasi bukanlah suatu pilihan — ini wajib dilakukan sebelum penggantian papan CPU utama. Tanpa cadangan, konfigurasi lengkap robot harus dibangun kembali dari dokumentasi dan diajarkan kembali, yang merupakan upaya signifikan pada robot produksi.

Baterai cadangan SRAM biasanya ada di papan itu sendiri. Konfirmasikan status baterai pada unit bekas atau rekondisi sebelum pemasangan.

Pertanyaan Umum

Q1: Apa yang dimaksud dengan "CPU Utama A", dan apa bedanya dengan CPU B atau CPU D?

Akhiran huruf A, B, C, D pada seri A16B-2200-0840/0841/0843 mengidentifikasi revisi perangkat keras atau varian konfigurasi yang berbeda pada papan CPU utama RJ. Setiap huruf mengidentifikasi papan untuk konfigurasi pengontrol RJ tertentu. Konfirmasikan huruf dari label papan yang dipasang sebelum memesan — papan tidak dapat dipertukarkan tanpa mengonfirmasi varian huruf spesifik untuk pengontrol yang dipasang.

Q2: Apakah semua program robot harus dimuat ulang setelah penggantian?

Ya. Papan pengganti tidak berisi data khusus mesin. Semua program robot, parameter sistem, kerangka alat/pengguna, dan konfigurasi I/O harus dipulihkan dari cadangan setelah instalasi. Cadangan terkini sangat penting sebelum memulai penggantian. Tanpa itu, robot memerlukan pemrograman ulang penuh.

Q3: Pengontrol RJ menampilkan alarm papan CPU. Bagaimana kesalahan papan CPU A dikonfirmasi?

Alarm pengontrol RJ yang memengaruhi semua fungsi robot secara bersamaan saat pengaktifan — terutama yang mencegah pengontrol menyelesaikan urutan bootingnya — mengarah ke papan CPU utama. Alarm yang hanya memengaruhi gerakan, I/O, atau komunikasi saat pengontrol melakukan booting dengan benar lebih mungkin terjadi pada papan periferal. Penggantian papan CPU harus dikonfirmasi dengan isolasi kesalahan, bukan diasumsikan dari satu kode alarm.

Q4: Apakah A16B-2200-0840 dari robot RJ lain dapat digunakan sebagai pengganti?

Ya, asalkan papan tersebut memiliki akhiran yang sama (CPU A = -0840), dipastikan berfungsi sebelum dikeluarkan dari robot donor, dan cadangan robot digunakan untuk memulihkan konfigurasi mesin target. Papan itu sendiri tidak memiliki konfigurasi khusus mesin — semua data harus berasal dari cadangan, bukan pengaturan robot donor.
