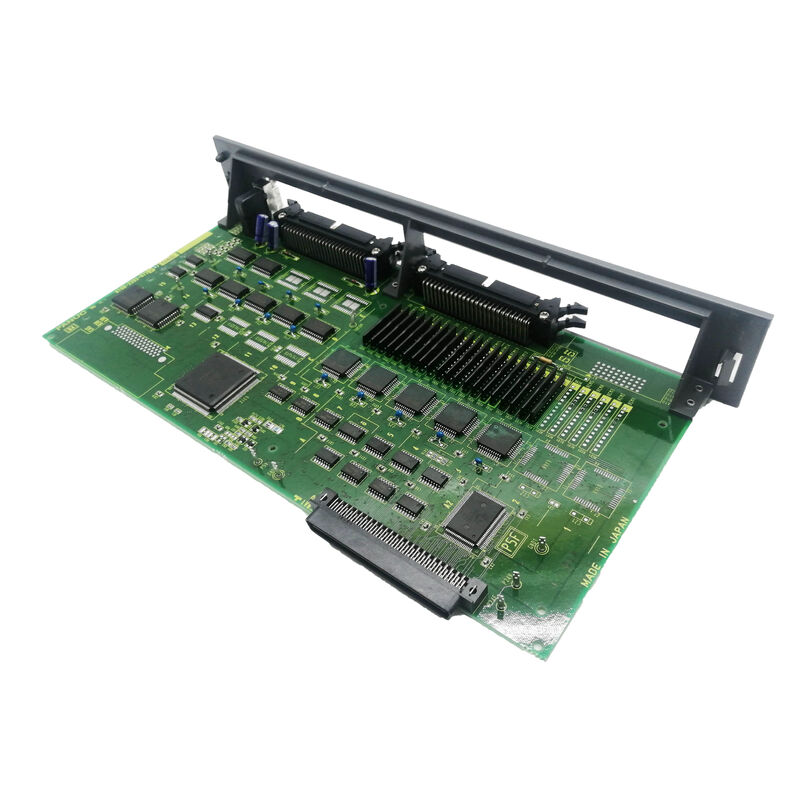

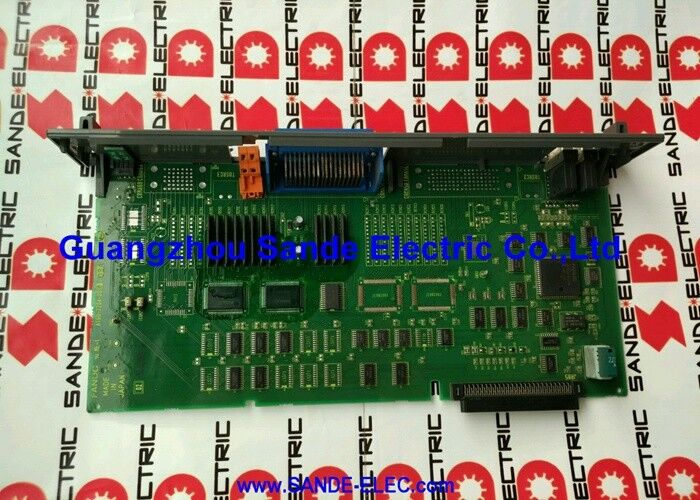

A16B-2200-0900 Papan PCB Fanuc A16B22000900 AI6B-22OO-O9OO

A16B-2200-0900. FANUC Series 16-A CPU utama PCB F-16M / F-16T / 4-Axis / CRT / MDI / RS-232 / First-Wave Series 16

Seri 16-A Wave Pertama CNC Modern FANUC

CNC Electronics mengkonfirmasi: "Fanuc A16B-2200-0900 main card. Bagian dari gelombang pertama dari sistem kontrol 16, 18, dan 21.

Seri 16-A adalah generasi pertama FANUC Model A dari Seri 16 CNC, perangkat keras produksi awal, sebelum revisi Model B yang diikuti.Mesin-mesin ini mewakili kemampuan CNC FANUC pada saat diperkenalkan: kompak kontrol multi-sumbu dalam arsitektur papan utama terintegrasi.

"A" di 16-A mengidentifikasi generasi perangkat keras model pertama dari platform perangkat keras Seri 16,melayani konfigurasi pusat pemesinan F-16M dan pusat pemutar F-16T dari satu papan CPU utama.

Spesifikasi Utama

Apa yang dilakukan A16B-2200-0900

CNC Electronics merinci set fungsi lengkap:

Kontrol servo 4 sumbu:Mengemudi hingga 4 sumbu servo melalui antarmuka Tipe A atau Tipe B. Kedua jenis antarmuka menghubungkan CPU utama ke penguat servo Tipe B menggunakan antarmuka digital serial (prekursor awal untuk FSSB).

Satu spindle:Memberikan perintah kecepatan spindle dan antarmuka umpan balik untuk satu motor spindle.

Output tampilan CRT:Menghasilkan sinyal video untuk monitor CRT CNC layar tampilan operator untuk tampilan program, entri parameter, dan diagnostik.

MDI keyboard:Mengelola keyboard MDI untuk input data manual input program, perubahan parameter, dan operasi jog manual.

Komunikasi RS-232C:Menyediakan saluran serial RS-232C untuk program upload / download antara CNC dan PC, dan untuk "drip feeding" (operasi DNC di mana program ditayangkan dari PC saat mesin).

Umpan balik skala linier:Di luar 4 servo motor encoder,papan mendukung 4 masukan skala linier yang memungkinkan pengukuran posisi langsung dari slide mesin untuk umpan balik loop tertutup independen dari encoder motor.

Skenario Aplikasi

16-A kegagalan papan utama CNC:Sebuah pusat pengolahan FANUC Series 16-A kehilangan fungsi CNC tidak ada tampilan, tidak ada kontrol sumbu.

Pemeliharaan pusat pertukaran:Sebuah jalur produksi yang menjalankan CNC Seri 16-A berpartisipasi dalam program pertukaran inti MRO Electric A16B-2200-0900 papan ditukar untuk unit yang direnovasi pada jadwal pemeliharaan bergulir.

FAQ

T1: Apa perbedaan antara konfigurasi F-16M (mesin) dan F-16T (berputar) pada papan A16B-2200-0900 yang sama?

Hardware A16B-2200-0900 sama untuk F-16M dan F-16T.Perbedaan adalah dalam perangkat lunak sistem CNC modul FROM dimuat dengan perangkat lunak pusat pemesinan (siklus kode G untuk penggilingan) versus perangkat lunak pusat pemutar (siklus kode G untuk pemutar)Modul SMD dan perangkat keras basis board melayani kedua konfigurasi.

T2: Apa arti "Tipe A atau tipe B antarmuka" untuk 4 sumbu?

Tipe A adalah antarmuka perintah kecepatan analog. CPU utama mengirimkan tegangan analog ± 10V yang mewakili kecepatan yang diperintahkan ke setiap amplifier drive sumbu.Tipe B adalah antarmuka digital serial sebuah bus servo digital FANUC awal menggunakan protokol serial. Jenis antarmuka tertentu dalam mesin tertentu ditentukan oleh servo drive yang dipasang. Keduanya adalah teknologi antarmuka pra-FSSB (pra-serat optik).

T3: Apakah A16B-2200-0900 sama dengan A16B-2202-0860 (CPU utama Seri 18-B)?

Nomor A16B-2200-0900 adalah CPU utama Seri 16-A A16B-2202-0860 adalah CPU utama Seri 18-B generasi Model B yang lebih baru untuk platform Seri 18Seri perangkat keras yang berbeda (A16B-2200 vs A16B-2202), generasi CNC yang berbeda (Model A vs Model B), tidak dapat ditukar.

T4: Apakah penggantian A16B-2200-0900 membutuhkan pengisian ulang parameter?

CNC parameter berada di modul SRAM. Jika modul SRAM utuh dan ditransfer ke papan pengganti, semua parameter dipertahankan. Jika data SRAM hilang,Parameter harus dipulihkan dari cadangan. Selalu cadangan semua parameter sebelum setiap pemeliharaan papan utama.
