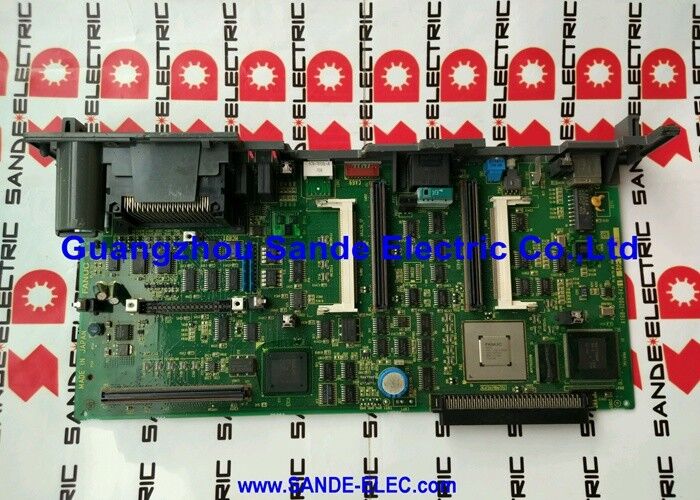

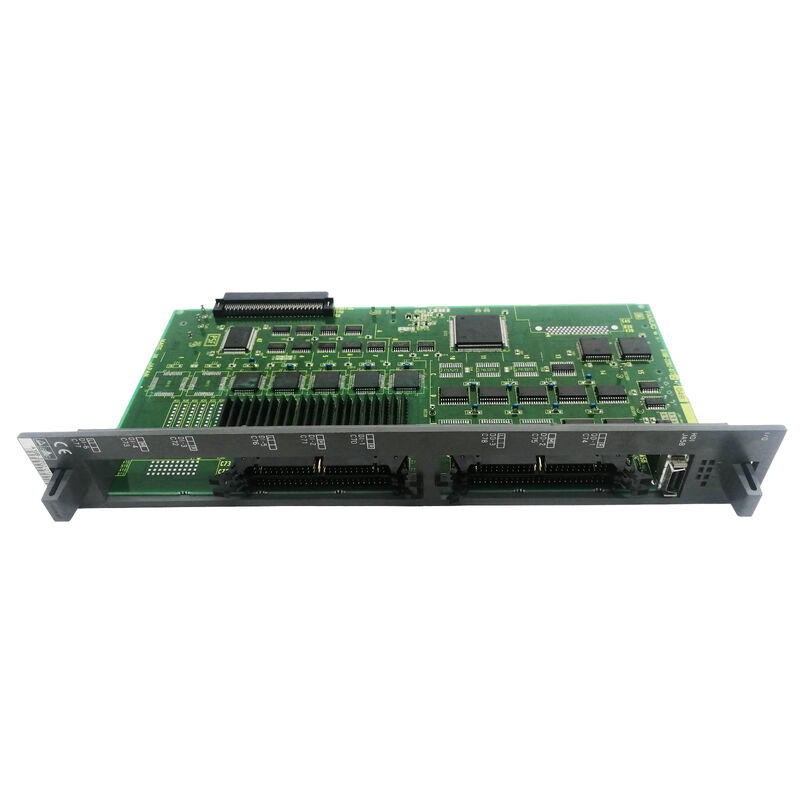

A16B-2200-0910 Papan PCB Fanuc A16B22000910 AI6B-22OO-O9IO

A16B-2200-0910 FANUC Seri 16 Opsi 1 Papan Grafis W / RS-232 / F-16 CNC / Ekspansi Grafis / Opsi Slot PCB

Opsi 1 ️ Slot Ekspansi Grafis dan Komunikasi

Arsitektur CNC Seri 16 mencakup slot pilihan posisi yang ditentukan pada papan utama di mana kartu fungsi tambahan memperluas CNC di luar kemampuan dasarnya.A16B-2200-0910 menempati slot "Option 1" posisi tertentu yang ditunjuk dalam Series 16 controller.

Papan ini menggabungkan dua ekspansi yang berbeda dalam satu kartu:

Peningkatan grafis:CPU utama dasar Seri 16 (A16B-2200-0900) menyediakan "keluar CRT dasar" dengan kemampuan tampilan standar.Pilihan grafis di FANUC Seri 16 CNC biasanya menambahkan: tampilan resolusi tinggi, kemampuan tampilan warna (jika didukung), tampilan pemeriksaan jalur alat grafis, dan layar antarmuka pengguna grafis yang ditingkatkan.

Komunikasi RS-232C:"W/RS232" mengidentifikasi antarmuka serial RS-232C terintegrasi pada papan grafis. Ini menambahkan satu atau lebih saluran komunikasi RS-232C ke sistem CNC yang digunakan untuk transfer program, operasi DNC,atau komunikasi perangkat eksternal.

Informasi Produk Utama

RS-232C dalam Konteks CNC

Antarmuka RS-232C pada A16B-2200-0910 melayani kebutuhan praktis bengkel mesin:

Pengunggahan/pengunduhan program:CNC menyimpan bagian program di SRAM (kapasitas terbatas). RS-232C memungkinkan transfer program bidirectional antara CNC dan PC

DNC (Direct Numerical Control):RS-232C memungkinkan streaming program besar dari PC langsung ke buffer program CNC selama pemesinan.Program panjang yang melebihi penyimpanan SRAM CNC dapat disediakan secara real time melalui DNC tanpa batasan penyimpanan.

Koneksi perangkat eksternal:Perangkat periferal - pembaca barcode, adaptor jaringan, atau perangkat antarmuka khusus - dapat terhubung ke port RS-232C untuk integrasi alat mesin di luar fungsi CNC standar.

Skenario Aplikasi

Seri 16 kesalahan pilihan grafis CNC:Sebuah FANUC Series 16 CNC kehilangan fungsi pemeriksaan grafis operator tidak dapat lagi memverifikasi jalur alat secara visual sebelum memotong.Penggantian mengembalikan fungsi grafis dan RS-232C.

DNC program pemulihan pasokan:Sebuah seri 16 CNC kehilangan komunikasi RS-232C DNC program pasokan gagal, memaksa operator untuk memuat program secara manual dari kartu memori. fungsi RS-232C pada A16B-2200-0910 adalah kesalahan yang dikonfirmasi.Penggantian mengembalikan operasi DNC.

FAQ

T1: Apakah A16B-2200-0910 hanya bekerja di Seri 16-A, atau juga di Seri 16-B dan Seri 18?

Penunjukan "F16" dalam deskripsi ("PCB OPTION 1 GRAPHIC F16") secara khusus mengidentifikasi Seri 16.Apakah papan ini kompatibel dengan Seri 16-B (generasi perangkat keras berikutnya) atau Seri 18 tergantung pada spesifikasi konektor slot pilihan dan revisi perangkat keras CNCKonfirmasi dari dokumentasi pemeliharaan FANUC Seri 16 yang berlaku sebelum dipasang pada sistem Seri 16-B atau Seri 18.

T2: Apa keuntungan tampilan grafis yang ditambahkan oleh A16B-2200-0910 dibandingkan dengan tampilan dasar A16B-2200-0900?

CPU utama dasar menyediakan "output CRT dasar" tampilan dasar yang diperlukan untuk tampilan program dan pengeditan parameter.Opsi grafis (A16B-2200-0910) memungkinkan grafik yang ditingkatkan biasanya termasuk pemeriksaan jalur grafis alat (memvisualisasikan jalur pemotongan dari program kode G sebelum atau selama pemesinan), yang tidak ada dalam konfigurasi dasar.

T3: Apakah RS-232C pada A16B-2200-0910 adalah satu-satunya port serial pada CNC Seri 16-A?

Papan utama dasar (A16B-2200-0900) sudah menyediakan saluran RS-232C untuk "unggahan / unduhan parameter atau umpan tetes." A16B-2200-0910 menambahkan kapasitas RS-232C tambahan menyediakan lebih banyak port untuk koneksi simultan (PC untuk DNC, perangkat terpisah untuk pengumpulan data, komunikasi eksternal) tanpa berbagi satu port.

T4: Apakah mengganti A16B-2200-0910 mempengaruhi parameter atau program CNC?

No. Parameter dan program CNC berada di modul SRAM dan FROM pada papan CPU utama. Papan opsi tidak menyimpan data CNC yang tersimpan. Mengganti A16B-2200-0910 tidak mempengaruhi data pemesinan yang tersimpan.
