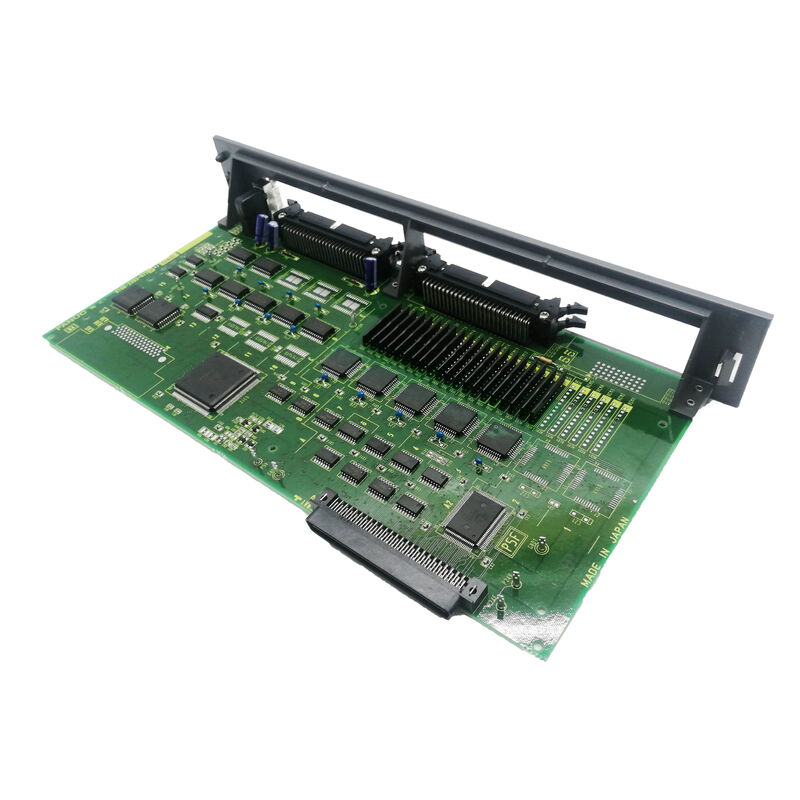

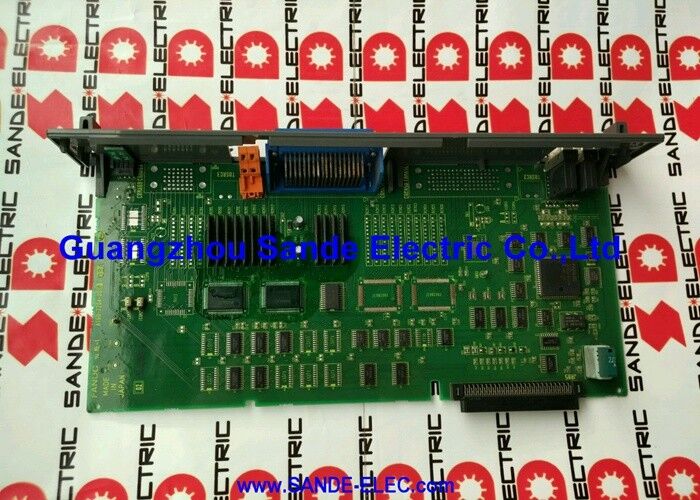

A16B-2200-0918 Papan PCB Fanuc A16B22000918 AI6B-22OO-O9I8

A16B-2200-0918 | FANUC Seri 16/18 Opsi 1 PCB Penyangga Grafis dan Jarak Jauh — Video CRT / DNC / RAM Grafis yang Diperluas / F16B

Dua Fungsi Lanjutan dalam Satu Papan Opsi

A16B-2200-0918 menggabungkan dua perluasan kemampuan CNC yang signifikan dalam slot Opsi 1:

Pemrosesan tampilan grafis dengan RAM yang diperluas:"RAM CPU grafis yang diperluas" pada board ini. Memori yang diperluas ini memungkinkan prosesor grafis untuk mempertahankan konten tampilan beresolusi lebih tinggi dan status antarmuka grafis yang lebih kompleks — termasuk tampilan pemeriksaan grafik jalur alat — tanpa batasan memori pada fungsi tampilan papan utama dasar.

Komunikasi Buffer Jarak Jauh:Remote Buffer adalah teknologi antarmuka DNC berkecepatan tinggi FANUC. Tidak seperti DNC RS-232C standar (yang mengalirkan data program secara real-time dengan baud rate sederhana), Remote Buffer menyediakan:

• Buffer memori internal berukuran besar yang memuat data program terlebih dahulu dari komputer host dengan kecepatan tinggi
• CNC membaca dari buffer lokal ini dengan kecepatannya sendiri — tidak bergantung pada ketersediaan waktu nyata komputer host
• Antarmuka berkecepatan tinggi menghilangkan masalah waktu komunikasi yang dapat mengganggu pemesinan Kedua fungsi ini bersama-sama — peningkatan grafis dan DNC kecepatan tinggi — mengatasi dua keterbatasan kemampuan paling umum pada peralatan mesin CNC Seri 16/18 dalam lingkungan produksi yang menuntut.

Spesifikasi Utama

Buffer Jarak Jauh vs DNC RS-232C Standar

Perbedaan antara Remote Buffer dan DNC RS-232C standar adalah praktis:

DNC RS-232C standar (seperti pada A16B-2200-0910):PC host mengirimkan blok program satu per satu saat CNC mengeksekusinya. Jika PC mengalami penundaan pemrosesan — karena tugas lain, kelambatan jaringan, atau overhead perangkat lunak — buffer blok CNC akan kosong. Hal ini menyebabkan penurunan laju gerak makan sesaat (interupsi yang terdengar dan terlihat pada gerakan pemotongan) yang dikenal sebagai "DNC stutter". Untuk permukaan yang presisi, kegagapan ini menciptakan tanda yang terlihat.

Penyangga Jarak Jauh:Host mengunduh seluruh (atau sebagian besar) program ke dalam memori Remote Buffer pada A16B-2200-0918 dengan kecepatan tinggi sebelum atau selama pemesinan. CNC membaca dari buffer lokalnya — yang selalu siap dengan data — menghilangkan ketergantungan waktu PC. Gagap DNC dihilangkan. Pemesinan presisi pada laju gerak makan yang terprogram penuh, bahkan dengan program yang sangat panjang, tetap dipertahankan tanpa gangguan.

Skenario Aplikasi

Pemesinan cetakan dan cetakan yang presisi:Pusat permesinan cetakan dan cetakan CNC Seri 16-B memerlukan pasokan DNC untuk file jalur pahat yang besar (ratusan ribu blok). DNC standar menghasilkan tanda permukaan yang tidak dapat diterima. Remote Buffer A16B-2200-0918 menyediakan pasokan blok yang sempurna tanpa stutter.

Kesalahan papan grafis dengan kegagalan DNC:CNC Seri 16/18 kehilangan kemampuan pemeriksaan grafis dan komunikasi DNC Buffer Jarak Jauh secara bersamaan. A16B-2200-0918 diidentifikasi. Penggantian mengembalikan kedua fungsi.

Pertanyaan Umum

Q1: Apa perbedaan antara A16B-2200-0910 (Opsi 1 Grafik + RS-232) dan A16B-2200-0918 (Opsi 1 Grafik + Remote Buffer)?

A16B-2200-0910 melayani Seri 16 sebelumnya (model F16), menambahkan grafis dan komunikasi RS-232C standar. A16B-2200-0918 melayani Seri 16-B (model F16B), meningkatkan komunikasi dari RS-232C ke Remote Buffer — antarmuka DNC buffer berkecepatan lebih tinggi yang menghilangkan masalah pengaturan waktu DNC. Kutipan A16B-2200-0918 di , mencerminkan peningkatan kemampuan dibandingkan papan opsi dasar.

Q2: Apakah Core Exchange berarti papan yang rusak harus dikembalikan?

Ya. "pertukaran inti diperlukan" untuk A16B-2200-0918. Papan pengganti disediakan dan papan yang rusak harus dikembalikan sebagai inti. Kredit pertukaran mengurangi biaya bersih. Berbeda dengan pembelian standar, penukaran inti tidak bersifat opsional — unit yang rusak harus diserahkan.

Q3: Jika A16B-2200-0918 gagal, apakah operasi DNC berhenti sepenuhnya?

Jika perangkat keras Remote Buffer gagal, mode DNC Remote Buffer tidak lagi tersedia. CNC mungkin masih mendukung komunikasi standar RS-232C melalui port lain. Apakah CNC dapat terus beroperasi dalam mode DNC yang terdegradasi bergantung pada konfigurasi mesin tertentu dan apakah port serial alternatif tersedia untuk DNC umpan tetes.

Q4: Apakah penggantian A16B-2200-0918 memerlukan entri ulang parameter komunikasi DNC?

Parameter komunikasi (baud rate, stop bit, parity, pengaturan Remote Buffer) disimpan di parameter utama SRAM CNC — bukan di papan opsi. Setelah memasang A16B-2200-0918 pengganti, parameter komunikasi yang ada diterapkan kembali secara otomatis. Verifikasi komunikasi DNC dengan transfer program pengujian sebelum kembali ke produksi.

Q5: Apakah A16B-2200-0918 juga kompatibel dengan mesin FANUC Seri 18?

kompatibilitas dengan "sistem kontrol CNC Seri FANUC 16/18". Seri 16 dan 18 berbagi arsitektur papan opsi yang sama, dan slot Opsi 1 menerima papan yang sama di kedua platform. Penunjukan "F16B" dalam daftar mengacu pada keluarga platform generasi 16/18 B.
