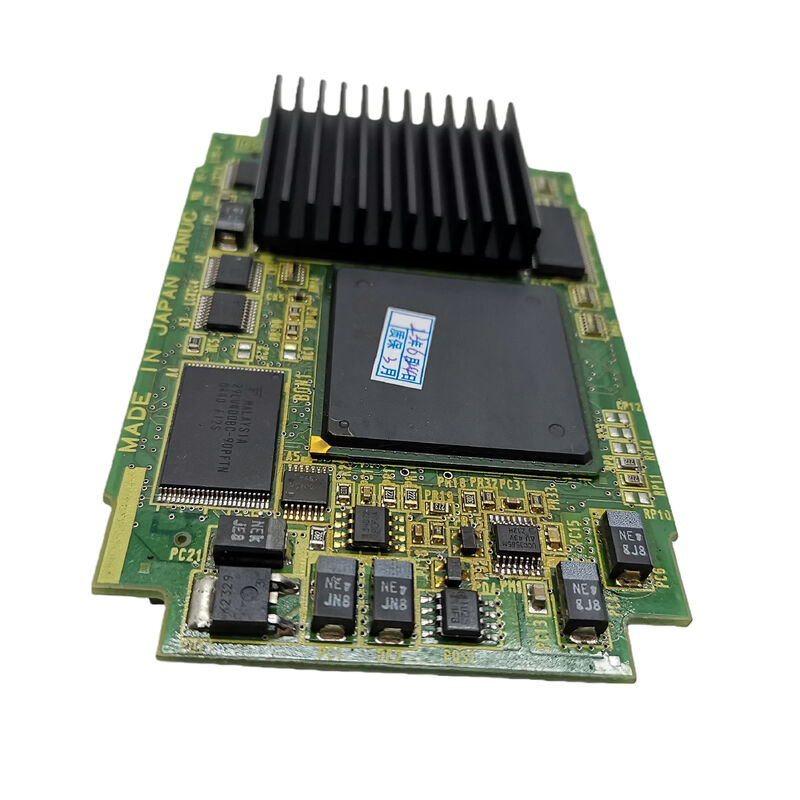

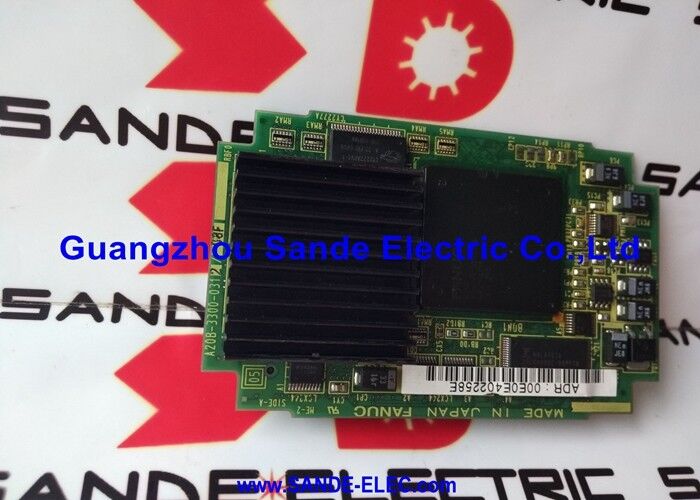

A20B-3300-0313 Papan CPU Fanuc A20B33000313 A2OB-33OO-O3I3

A20B-3300-0313 | Modul CPU Pentium FANUC F0i-C — SDRAM 32MB / CNC Seri 0i-C / Kartu Prosesor Plug-In / Kontrol dan Logika Mesin

Seri 0i-C — Platform CNC Era Pentium

FANUC Seri 0i-C (F0i-C) adalah generasi ketiga dari platform CNC 0i. Prosesor Intel Pentium A20B-3300-0313 menandai langkah signifikan dari perangkat keras kelas 486DX2 pada generasi 0i-A sebelumnya:

Arsitektur pemrosesan:Pentium memperkenalkan pipa superscalar yang mampu mengeksekusi dua instruksi per siklus jam (dibandingkan dengan instruksi tunggal 486 per siklus). Untuk

Tugas-tugas CNC yang terikat dengan komputasi — interpolasi kompleks dengan beberapa sumbu simultan, jumlah blok yang tinggi — keunggulan throughput Pentium berarti lebih banyak blok program yang diproses per milidetik.

Jalur data yang lebih luas:Bus data eksternal 64-bit Pentium (dibandingkan 32-bit 486) menggandakan bandwidth memori per siklus jam. Untuk operasi CNC yang intensif memori — memuat blok program besar ke dalam buffer lihat ke depan, menangani tabel parameter real-time — bandwidth yang lebih tinggi mengurangi waktu tunggu CPU pada memori.

SDRAM 32MB:A20B-3300-0313 mengintegrasikan SDRAM 32MB langsung pada modul CPU. SDRAM (Synchronous DRAM) menyinkronkan operasinya dengan jam sistem, menghilangkan status tunggu DRAM asinkron. Untuk CNC yang menjalankan rangkaian perangkat lunak 0i-C lengkap dengan opsi lanjutan aktif, 32MB menyediakan ruang kerja yang diperlukan.

Spesifikasi Utama

Ethernet dan Pemrosesan Lanjutan

Deskripsi fanuc-controller.com mencatat A20B-3300-0313 "direkayasa untuk digunakan dalam pengontrol FANUC CNC (misalnya, Seri 21i dengan Ethernet tertanam dan kebutuhan pemrosesan tingkat lanjut)." Prosesor Pentium dan kapasitas SDRAM 32MB mendukung fitur-fitur canggih generasi 0i-C/21i:

• Ethernet bawaan untuk DNC dan pengumpulan data
• Fungsi PC untuk aplikasi HMI khusus
• Program dengan kepadatan lebih tinggi menantikan kontur kecepatan tinggi yang lebih halus
• Fungsi PMC tingkat lanjut

Skenario Aplikasi

Kegagalan modul CPU CNC 0i-C:CNC Seri 0i-C mengalami kesalahan tingkat prosesor — alarm yang menunjukkan kegagalan kartu CPU, CNC terhenti di tengah proses booting, atau pengaturan ulang sistem yang terputus-putus. Mengganti modul CPU A20B-3300-0313 akan memulihkan inti pemrosesan tanpa memengaruhi modul lainnya.

Penggantian modul CPU yang direncanakan:Mesin produksi tinggi dengan CNC 0i-C yang berjalan lama menggantikan A20B-3300-0313 sebagai bagian dari jadwal pemeliharaan preventif, sehingga mengatur ulang masa pakai modul CPU.

Pertanyaan Umum

Q1: Apakah A20B-3300-0313 memerlukan SDRAM untuk dikonfigurasi atau diuji setelah instalasi?

SDRAM terintegrasi langsung ke modul A20B-3300-0313 — tidak memerlukan konfigurasi atau pengujian terpisah. Pada penyalaan pertama setelah pemasangan pengganti, POST (Power-On Self Test) CNC secara otomatis menguji SDRAM sebagai bagian dari urutan pengaktifan. Setiap kesalahan SDRAM yang terdeteksi pada tahap ini menghasilkan alarm sistem sebelum CNC mencapai operasi normal.

Q2: Bagaimana A20B-3300-0313 dibandingkan dengan A20B-3300-0475 (tipe A3, DRAM 128MB)?

Keduanya merupakan modul CPU plug-in dalam seri A20B-3300, namun untuk generasi CNC berbeda:

• A20B-3300-0313: Kelas Pentium, SDRAM 32MB, untuk Seri 0i-C
• A20B-3300-0475: Tipe A3, DRAM 128MB, untuk platform yang lebih baru (konfigurasi 0i-D A3)

SDRAM 32MB pada 0313 versus 128MB pada 0475 mencerminkan jejak perangkat lunak dan persyaratan pemrosesan dari masing-masing generasi CNC. Modul-modul ini tidak dapat dipertukarkan.

Q3: Apa yang harus diperiksa ketika A20B-3300-0313 diduga rusak?

Sebelum mengganti modul CPU: pastikan rel catu daya slot papan utama berada dalam spesifikasi (5V dan 3,3V jika berlaku); pastikan modul FROM terpasang dengan benar dan tidak rusak; periksa apakah baterai SRAM dalam keadaan sehat (baterai SRAM yang rusak dapat menimbulkan gejala yang menyerupai kesalahan CPU). Jika semua faktor eksternal dipastikan benar dan alarm sistem terus menunjukkan kesalahan tingkat CPU, penggantian A20B-3300-0313 sudah tepat.

Q4: Apakah prosesor Pentium pada A20B-3300-0313 merupakan CPU konsumen Intel standar atau varian tertanam khusus FANUC?

Prosesor kelas Pentium yang digunakan dalam modul FANUC CNC adalah versi industri tertanam dari arsitektur Intel Pentium, dipilih untuk rentang suhu yang diperluas, spesifikasi keandalan, dan persyaratan ketersediaan umur panjang dari aplikasi CNC industri. Ini bukan perangkat yang sama dengan PC desktop Pentium standar, meskipun menggunakan arsitektur set instruksi yang sama.
