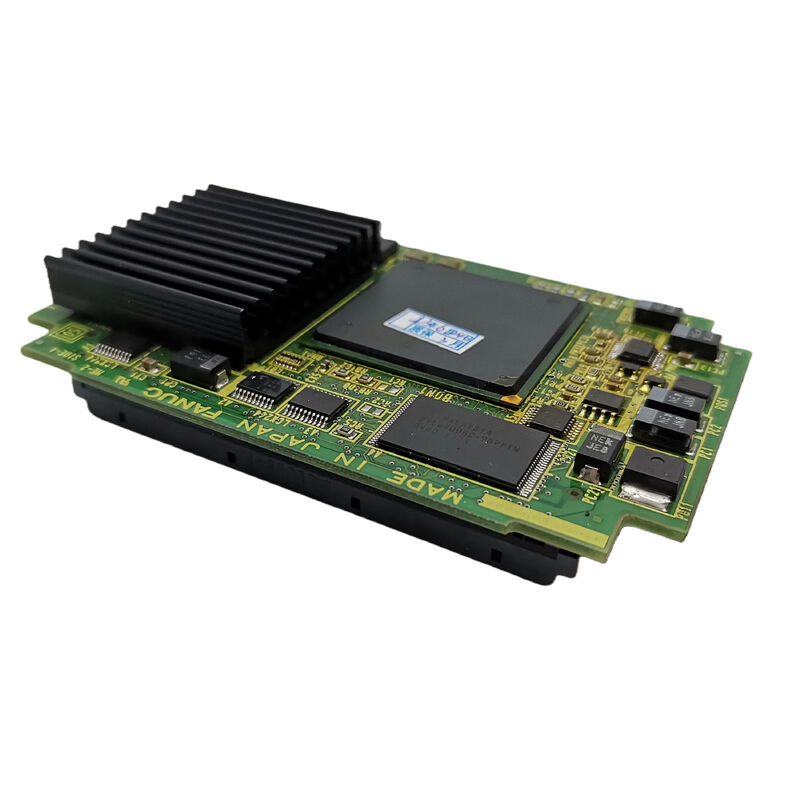

A20B-3300-0341 Papan PCB Fanuc A20B33000341 A2OB-33OO-O34I

A20B-3300-0341 ∙ FANUC LCD / MDI Display Driver dan Graphics Module ∙ 0i-B / 16i-B / 18i-B / 21i-B CNC / Plug-In Display Card

Display Driver + MDI Interface Dua fungsi, satu modul

A20B-3300-0341 menggabungkan dua fungsi antarmuka operator dalam satu modul plug-in:

Pengemudi layar LCD:CNC menghasilkan konten layarnya sebagai posisi sumbu, daftar program, pesan alarm, menu sebagai data tampilan.A20B-3300-0341 mengambil data ini dan drive panel LCD dengan sinyal video yang benarPanel LCD menunjukkan dengan tepat apa yang telah diberikan oleh perangkat lunak tampilan CNC.

Antarmuka keyboard MDI:MDI (Manual Data Input) adalah keyboard CNC untuk entri program manual, perubahan parameter, dan operasi jog.Menghilangkan sinyal, dan melaporkan kode kunci ke prosesor utama CNC untuk tindakan.

Kombinasi dari dua fungsi ini pada satu modul menyederhanakan koneksi panel operator. Satu kartu plug-in menangani lapisan perangkat keras antarmuka operator yang lengkap.

Spesifikasi Utama

Pemrosesan Grafis

Penggambaran "module grafis" mengkonfirmasi A20B-3300-0341 menangani lebih dari sekedar waktu sinyal video.

Penulisan karakter:Converting ASCII/Unicode character codes from the CNC's display data into the pixel patterns displayed on screen — managing the character set font ROM and rendering each character at the correct screen position.

Elemen grafis:Layar tampilan CNC termasuk komponen grafis bargraph posisi sumbu, tampilan struktur program, grafik indikator alarm, dan (dalam beberapa konfigurasi) visualisasi jalur alat dasar.Modul grafis memproses elemen ini.

Komposisi layar:Mengumpulkan gambar layar lengkap dari teks, grafis, dan elemen latar belakang sebelum mengemudi panel LCD.

Skenario Aplikasi

16i-B kesalahan tampilan:Sebuah FANUC 16i-B CNC mengembangkan masalah tampilan - kerusakan layar parsial, karakter acak, atau hilangnya tampilan sepenuhnya sementara CNC melanjutkan pemesinan.Penggantian mengembalikan tampilan LCD penuh dan fungsi keyboard MDI.

0i-B CNC display module spare:Fasilitas produksi dengan mesin CNC 0i-B memiliki satu suku cadang A20B-3300-0341 yang juga mencakup mesin 18i-B dan 21i-B mereka, mengurangi suku cadang yang berbeda yang perlu mereka simpan.

FAQ

T1: Apakah kegagalan A20B-3300-0341 menghentikan mesin CNC dari pemesinan?

Modul display/MDI menangani antarmuka operator layar layar dan input keyboard. Jika gagal, fungsi pemesinan CNC (sumbu servo, PMC, pelaksanaan program) berlanjut di CPU utama.Operator tidak dapat melihat layar atau memasukkan perintahCNC harus dibawa ke penghentian terkontrol di posisi yang aman sebelum mengatasi kesalahan.

T2: Apakah A20B-3300-0341 plug-in kompatibel di semua empat platform CNC (0i-B, 16i-B, 18i-B, 21i-B)?

Empat platform ini digambarkan berbagi modul tampilan yang sama keempatnya menggunakan arsitektur tampilan LCD/MDI yang sama.Apakah modul secara fisik terhubung ke posisi konektor yang sama pada keempat jenis papan utama dikonfirmasi dari manual perangkat keras FANUC yang berlaku.

T3: Apakah mengganti A20B-3300-0341 membutuhkan konfigurasi tampilan?

Modul tampilan mengemudi LCD dan memindai keyboard seperti yang ditentukan oleh perangkat kerasnya. tidak perlu konfigurasi perangkat lunak untuk operasi standar.tampilan CNC harus segera pulih pada power-upUntuk layar yang membutuhkan penyesuaian parameter tampilan tertentu (kecerahan, kontras pada beberapa jenis LCD), konfirmasi dari manual pemeliharaan yang berlaku.

T4: Apakah A20B-3300-0341 kompatibel dengan layar LCD berwarna dan monokrom?

Kompatibilitas dengan jenis LCD tertentu (berwarna atau monokrom) tergantung pada varian modul tampilan yang digunakan pada CNC tertentu.warna/monokromA20B-3300-0341 melayani konfigurasi tampilan yang ditentukan ¢ konfirmasi dari label modul yang diinstal.

Q5: Apa perbedaan antara A20B-3300-0341 (driver display) dan modul GUI A20B-3300-0551 (128MB)?

A20B-3300-0341 adalah driver layar LCD/MDI Modul GUI A20B-3300-0551 adalah prosesor grafis tingkat tinggi dengan DRAM 128MB, menyediakan generasi konten tampilan untuk antarmuka grafis canggih. Untuk platform 0i-B/16i-B/18i-B/21i-B, A20B-3300-0341 adalah antarmuka tampilan dasar;modul GUI adalah pilihan pemrosesan tampilan lanjutan untuk platform tingkat tinggi.
