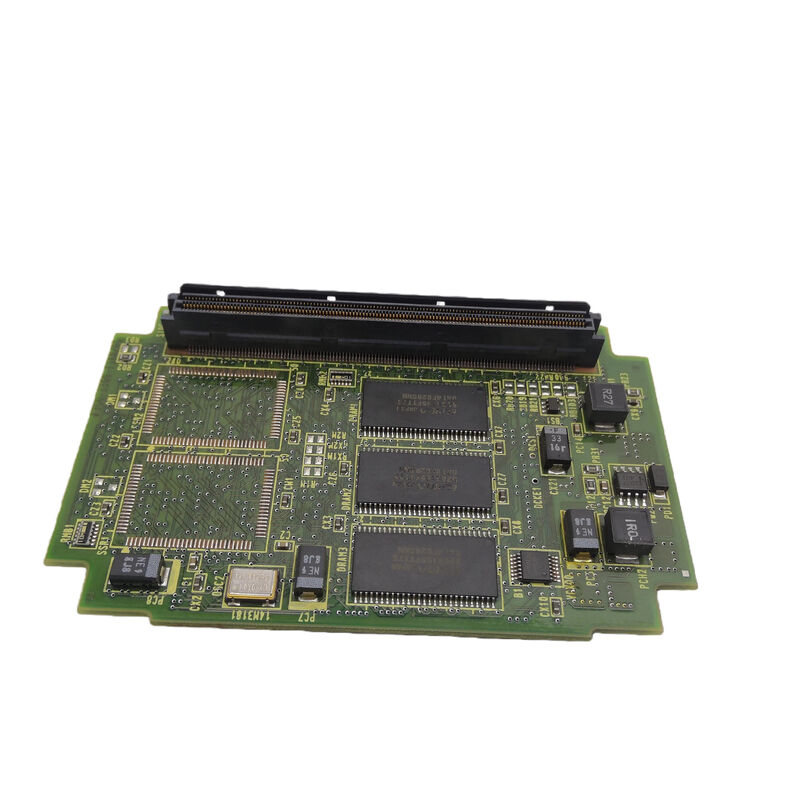

A20B-3300-0362 Papan PCB Fanuc A20B33000362 A2OB-33OO-O362

A20B-3300-0362 | Modul Kontrol Tampilan FANUC — Antarmuka Operator CNC / Driver Tampilan / Seri A20B-3300-036x

Modul Kontrol Tampilan — Pemrosesan Tampilan Khusus

A20B-3300-0362 adalah Modul Kontrol Tampilan — kartu plug-in khusus yang mengelola antarmuka tampilan operator CNC. Daripada membebani modul CPU utama dengan manajemen tampilan, arsitektur FANUC menetapkan kontrol tampilan ke modul khusus.

Pemisahan ini memberikan manfaat operasional yang penting:

Bandwidth tampilan independen:CPU utama dapat fokus sepenuhnya pada interpolasi gerakan, koordinasi servo, dan eksekusi PMC tanpa berbagi sumber daya pemrosesan dengan penyegaran tampilan dan manajemen layar.

Antarmuka operator yang stabil:Bahkan ketika sistem gerak CNC berada pada beban komputasi maksimum — kontur 5-sumbu yang kompleks, pandangan ke depan multi-sumbu, pemrosesan blok yang cepat — modul tampilan mempertahankan pembaruan layar yang lancar dan penanganan input tombol yang responsif.

Isolasi kesalahan modular:Jika modul tampilan mengalami kesalahan, kemampuan pemesinan CNC tidak terpengaruh. Sebaliknya, kesalahan CPU utama dapat didiagnosis melalui modul tampilan yang berfungsi yang dapat terus memberikan informasi alarm dan status.

Informasi Produk Utama

A20B-3300-036x — Arsitektur Kontrol Tampilan

Dalam seri A20B-3300, grup jangkauan 036x menampilkan modul kontrol terkait. A20B-3300-0362 adalah modul kontrol tampilan dalam grup ini — mengelola aliran data dari konten layar yang dihasilkan perangkat lunak CNC ke perangkat keras tampilan operator fisik.

Kontrol tampilan di FANUC CNC melibatkan beberapa lapisan:

Pembuatan video:Mengonversi data tampilan internal CNC — karakter teks, grafik primitif, posisi kursor — ke dalam format sinyal video yang diharapkan oleh pengontrol panel layar LCD.

Rendering karakter dan grafis:Modul tampilan mungkin berisi kumpulan karakter berbasis ROM yang digunakan untuk tampilan teks CNC, dan logika rendering grafis untuk elemen grafis (grafik posisi sumbu, indikator alarm, tombol di layar).

Sinkronisasi tampilan:Menghasilkan sinyal sinkronisasi horizontal dan vertikal yang menjaga kestabilan waktu tampilan — memastikan setiap baris piksel ditulis pada posisi yang benar dalam bingkai tampilan.

Pemrosesan masukan kunci:Pemindaian matriks kunci keyboard operator sering kali dikelola oleh pengontrol unit tampilan — modul tampilan dapat memproses data pemindaian kunci dan meneruskan kode kunci yang didekodekan ke CPU utama.

Skenario Aplikasi

Kesalahan tampilan CNC:FANUC CNC mengalami masalah tampilan — layar terdistorsi, tampilan karakter salah, atau kehilangan tampilan saat CNC terus melakukan pemesinan. Modul kontrol tampilan A20B-3300-0362 diidentifikasi sebagai kesalahan. Penggantian mengembalikan fungsi tampilan yang benar.

Pemeliharaan sistem tampilan:Sistem kontrol FANUC CNC menjalani pemeliharaan elektronik. Modul kontrol tampilan A20B-3300-0362 diganti bersama modul kontrol penuaan lainnya.

Pertanyaan Umum

Q1: Apakah kegagalan A20B-3300-0362 memengaruhi kemampuan pemesinan CNC?

Modul kontrol tampilan menangani antarmuka operator — fungsi layar dan keyboard. Jika gagal, operator kehilangan antarmuka visual tetapi fungsi inti pemesinan CNC (eksekusi program, kontrol servo, PMC) tetap berlanjut pada modul CPU utama. Dalam praktiknya, pengoperasian yang aman tidak mungkin dilakukan tanpa tampilan yang berfungsi, tetapi mesin tidak berhenti secara mekanis karena kegagalan modul tampilan.

Q2: Model FANUC CNC apa yang menggunakan A20B-3300-0362?

Modul kontrol tampilan A20B-3300 melayani berbagai generasi FANUC CNC yang menggunakan arsitektur pengontrol tampilan modular. Konfirmasikan model CNC spesifik dari tabel suku cadang manual perangkat keras FANUC CNC yang berlaku.

Q3: Apakah penggantian A20B-3300-0362 memerlukan konfigurasi perangkat lunak apa pun?

Modul kontrol tampilan adalah papan antarmuka perangkat keras — biasanya tidak memerlukan konfigurasi perangkat lunak setelah penggantian. Fungsi tampilan pulih secara otomatis ketika modul pengganti dipasang dan sistem menyala. Konfirmasikan dari dokumentasi layanan FANUC yang berlaku.

Q4: Apa hubungan antara A20B-3300-0362 dan modul GUI (A20B-3300-0551)?

Modul GUI (A20B-3300-0551) menyediakan pemrosesan grafis berkinerja tinggi dengan DRAM 128MB untuk tampilan tingkat lanjut dan fungsi PC. A20B-3300-0362 adalah modul kontrol tampilan dalam rentang 036x — arsitektur antarmuka tampilan tingkat yang lebih awal atau berbeda. Mereka mewakili pendekatan manajemen tampilan yang berbeda untuk generasi atau konfigurasi FANUC CNC yang berbeda.
