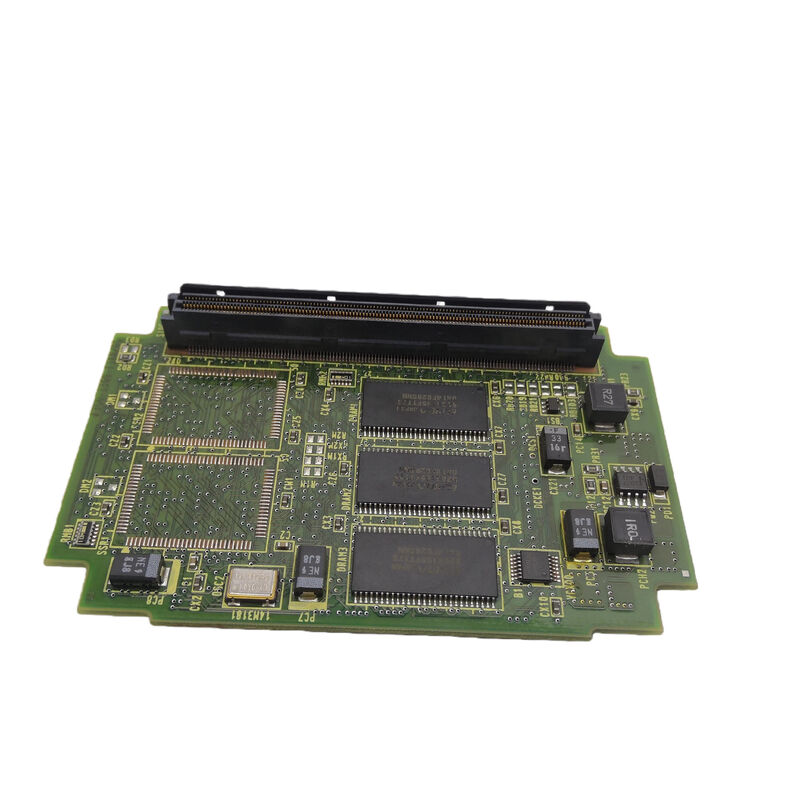

A20B-3300-0390 Papan PCB Fanuc A20B33000390 A2OB-33OO-O39O

A20B-3300-0390 ∙ FANUC 8-Axis FSSB Servo Control Card ∙ C5410A / Seri 16i-B dan R-J3iB / Single-Channel Fiber-Optic Servo Bus

8 poros pada satu saluran FSSB Servo Control Densitas Tinggi

A20B-3300-0390 menempatkan 8 saluran sumbu servo pada satu sambungan serat optik FSSB.tapi kepadatan kontrol yang dicapai melalui satu saluran komunikasi.

FSSB (Fiber-optic Servo Serial Bus) daisy-chain beberapa servo drive dari kabel servo tunggal yang berasal dari kartu kontrol servo. The A20B-3300-0390 manages all the timing and data exchange for 8 drives in this daisy chain — transmitting position commands to each drive and receiving encoder feedback from each drive within the FSSB cycle time.

Untuk pusat pemesinan seri 16i-MB dengan 8 poros yang dikendalikan atau robot R-J3iB dengan 6 poros sendi ditambah poros eksternal kartu ini menyediakan antarmuka servo FSSB lengkap dari satu slot.

Spesifikasi Utama

A20B-3300-039x Keluarga kartu servo

Rentang 039x adalah keluarga kartu servo C5410A, dengan jumlah sumbu yang berbeda:

Skenario Aplikasi

Kerusakan servo pusat pemesinan seri 16i-MB 8-sumbu:Sebuah pusat pengolahan FANUC 16i-MB dengan 8 sumbu yang dikendalikan (X, Y, Z, A, B ditambah sumbu penukar alat dan pallet) mengembangkan alarm komunikasi FSSB pada beberapa sumbu.A20B-3300-0390 diidentifikasi sebagai kesalahanPenggantian memulihkan semua 8-axis FSSB komunikasi.

kesalahan kartu robot servo R-J3iB:Sebuah pengontrol robot FANUC R-J3iB mengembangkan servo alarm sendi. Kartu servo 8-sumbu A20B-3300-0390 adalah kesalahan yang diidentifikasi. Penggantian mengembalikan semua drive sendi robot.

FAQ

T1: Apa arti "1 saluran FSSB" untuk A20B-3300-0390?

"1 saluran" berarti 8 sumbu semua berbagi satu FSSB serat optik daisy rantai yang berasal dari kartu ini.C5410A pada kartu mengelola komunikasi 8-drive lengkap di setiap siklus FSSBHal ini berbeda dari multi-channel FSSB kartu di mana kelompok sumbu berada pada rantai serat terpisah.

Pertanyaan 2: Apa perbedaan antara A20B-3300-0390 (8 sumbu) dan A20B-3300-0391 (6 sumbu)?

Keduanya menggunakan ASIC C5410A dan FSSB tunggal-saluran. Mereka adalah keluarga kartu servo yang sama yang hanya berbeda dalam jumlah sumbu.Varian 6-sumbu melayani tubuh robot standar 6-sendi atau konfigurasi CNC 6-sumbu. Keduanya tidak dapat ditukarkan meskipun mereka berbagi ASIC yang sama.

T3: Apakah mengganti A20B-3300-0390 membutuhkan perubahan parameter servo?

Tidak. Semua parameter sumbu servo (keuntungan, jenis motor, jenis encoder, batas akselerasi) berada di SRAM utama CNC atau pengontrol robot. Setelah memasang pengganti A20B-3300-0390,sistem memuat ulang semua parameter sumbu secara otomatisMemverifikasi respon servo yang benar pada kecepatan rendah pada semua 8 poros sebelum melanjutkan operasi kecepatan penuh.

P4: Dalam kondisi lingkungan apa A20B-3300-0390 beroperasi?

Perlindungan IP20 terhadap jari-jari dan benda-benda berukuran serupa yang masuk ke elektronik kartu yang cocok untuk dipasang di kabinet pengontrol tertutup.mengakomodasi lingkungan industri tanpa pendinginan tambahanSertifikasi CE mengkonfirmasi kepatuhan terhadap direktif keselamatan, EMC, dan lingkungan Eropa.
