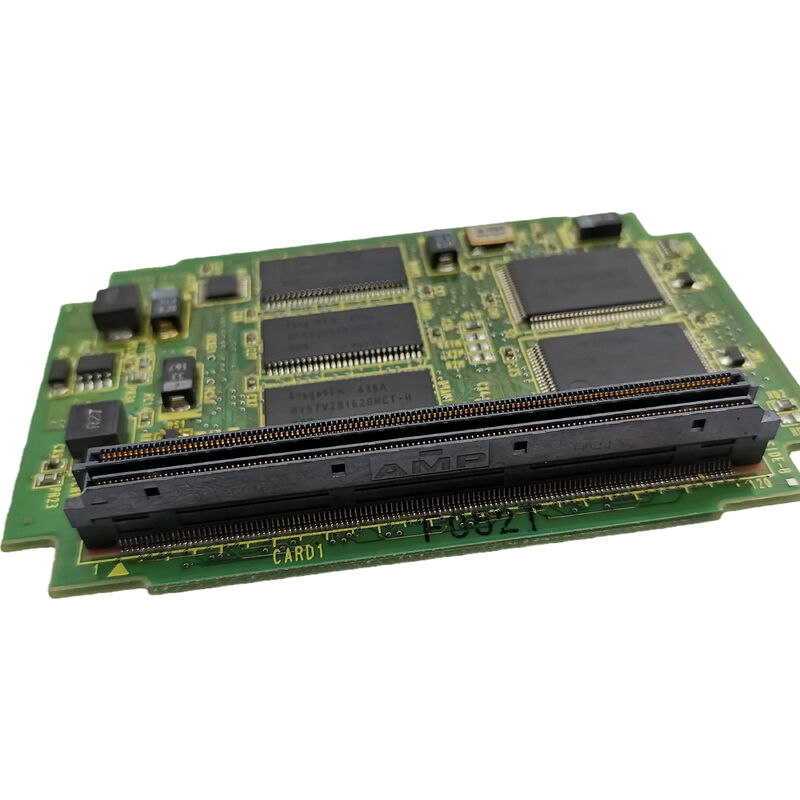

A20B-3300-0393 Papan PCB Fanuc A20B33000393 A2OB-33OO-O393

A20B-3300-0393 ∙ FANUC 2-Axis FSSB Servo Control Card ∙ Single-Channel / 2-Axis CNC Module / Seri A20B-3300-039x

FSSB 2-Axis Servo Control Kompak

A20B-3300-0393 memberikan kontrol servo FSSB 2-sumbu dalam satu kartu plug-in. Sementara varian 8-sumbu (0390) dan 6-sumbu (0391) dalam keluarga yang sama alamat mesin multi-sumbu dan pengontrol robot,kartu 2 sumbu melayani aplikasi di mana hanya dua sumbu servo yang membutuhkan kontrol yang terhubung FSSB.

Dua sumbu adalah minimum dasar untuk gerak CNC dan mencakup sebagian besar populasi mesin alat CNC:

Mesin bubut CNC dasar:Pusat pemutar CNC yang paling sederhana mengontrol sumbu Z (perjalanan kereta sepanjang tempat tidur) dan sumbu X (gerakan geser silang untuk kontrol diameter).A20B-3300-0393 mencakup konfigurasi ini sepenuhnya dengan satu kartu.

Mesin penggiling 2 sumbu:Sebuah surface grinder atau cylindrical grinder dengan sumbu X dan Z servo tidak lagi menggunakan kontrol servo 2-sumbu.

Pemanas udara:Dalam sel robot atau FMS (Flexible Manufacturing Systems), posisi servo 2-sumbu menangani orientasi atau transfer benda kerja.A20B-3300-0393 menyediakan antarmuka servo FSSB untuk unit servo perifer ini.

Servo upgrade dari analog ke FSSB:Mesin yang awalnya menggunakan antarmuka servo analog, ketika ditingkatkan ke drive yang kompatibel dengan FSSB, dapat menggunakan A20B-3300-0393 untuk menyediakan antarmuka host FSSB untuk konfigurasi 2-sumbu.

Spesifikasi Utama

A20B-3300-039x Keluarga Opsi Penghitungan Poros

Keluarga kartu servo 039x C5410A mencakup berbagai jumlah sumbu FSSB:

Kartu 2-sumbu adalah ujung kompak dari keluarga ini menyediakan antarmuka servo FSSB penting untuk konfigurasi sumbu CNC yang paling dasar.menggunakan teknologi FSSB yang sama dan arsitektur kontrol servo sebagai saudara-saudara sumbu-jumlah yang lebih tinggi.

Skenario Aplikasi

Kerusakan kartu servo mesin bubut CNC 2 sumbu:A20B-3300-0393 diidentifikasi sebagai kesalahan. Penggantian mengembalikan komunikasi FSSB sumbu Z dan X.

Interface servo posisi 2 sumbu:Servo positioner sel robot menggunakan A20B-3300-0393 sebagai kartu servo FSSB untuk drive posisinya.

FAQ

T1: Apa yang terjadi jika rantai FSSB antara dua drive terputus?

Jika kabel serat antara Drive 1 dan Drive 2 rusak, kartu FSSB tidak dapat lagi berkomunikasi dengan Drive 2.Integritas kedua koneksi serat dari kartu ke Drive 1, dan dari Drive 1 ke Drive 2 harus dipelihara untuk kedua poros berfungsi.

T2: Dapatkah A20B-3300-0393 menggerakkan lebih dari 2 poros jika drive tambahan ditambahkan ke rantai FSSB?

No. A20B-3300-0393 dikonfigurasi untuk 2 sumbu saja. Konfigurasi protokol FSSB kartu servo mendefinisikan berapa banyak drive yang ditangani dalam setiap bingkai FSSB.Menambahkan drive ketiga ke rantai daisy tidak akan diakui ¢ hanya 2 poros dilayani.

T3: Apakah mengganti A20B-3300-0393 membutuhkan servo parameter re-entry?

Tidak. parameter servo untuk kedua poros berada di SRAM utama CNC. Setelah memasang pengganti, CNC memuat ulang parameter secara otomatis.Memverifikasi respons servo pada kecepatan rendah pada kedua poros sebelum melanjutkan produksi.

T4: Apakah koneksi FSSB dari A20B-3300-0393 identik dengan yang dari A20B-3300-0391 (6-sumbu)?

Keduanya menggunakan antarmuka fisik FSSB yang sama konektor serat optik yang terhubung ke drive pertama dalam rantai daisy.Perbedaannya adalah jumlah drive kartu protokol dikonfigurasi untuk alamat: 2 untuk A20B-3300-0393, 6 untuk A20B-3300-0391.

T5: Servo drive amplifier apa yang bisa terhubung ke A20B-3300-0393?

A20B-3300-0393 terhubung ke setiap penguat servo FANUC dengan konektor input FSSB termasuk seri Alpha-i SVM1, SVM2, dan SVM3 (A06B-6096, A06B-6114) dan drive seri βi dengan antarmuka FSSB.Drive harus mendukung versi protokol FSSB yang kompatibel dengan sistem CNC.
